Кабельный зажим для С-профиля, диаметр кабеля 50-64 мм | R5CABF64 DKC ДКС

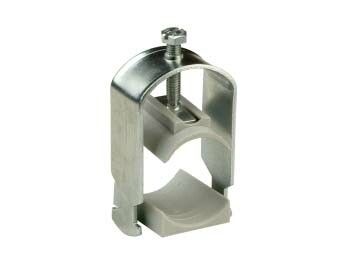

Зажим кабельный для С-профиля, диаметр кабеля 50–64 мм от DKC (ДКС) - элемент крепления для фиксации крупногабаритных силовых кабелей в шкафах серии RAM block. Обеспечивает надежную фиксацию и механическую защиту кабеля при подключении через нижний ввод.

Назначение и область применения

Зажим предназначен для безопасного закрепления кабелей диаметром 50–64 мм на С-образном профиле внутри шкафов серии RAM block. Применяется исключительно в условиях, где требуется жесткая фиксация кабеля после его входа в шкаф снизу - например, в системах автоматизации, релейной защиты, управляемых станках и конвейерах. Устанавливается только в сочетании со шкафами RAM block, имеющими С-профиль для крепления аксессуаров.

Технические характеристики

• Диапазон диаметра кабеля: 50–64 мм - подходит для мощных силовых и контрольных кабелей среднего и большого сечения;
• Тип изделия: зажим для кабелей, предназначенный для крепления к С-профилю;
• Материал: металл - обеспечивает высокую механическую прочность и долговечность;
• Цвет: серый - соответствует цветовой гамме шкафов RAM block;
• Совместим с кабельными вводами снизу шкафов RAM block;
• Использование с диэлектрической пластиной обязательно для защиты от пробоя и замыканий.

Совместимость и монтаж

Зажим кабельный для С-профиля, диаметр кабеля 50–64 мм совместим только с C-образными направляющими шкафов серии RAM block от DKC. Монтаж осуществляется путём защёлкивания зажима в пазы профиля. Кабель помещается в канал зажима, затем затягивается механизмом фиксации. Перед установкой необходимо использовать диэлектрическую пластину между зажимом и кабелем - она предотвращает контакт металлического зажима с токоведущими жилами. Нельзя применять зажим для крепления кабелей меньшего диаметра - он будет плохо фиксироваться и не обеспечит нужную нагрузку.

Безопасность и стандарты

Элемент соответствует требованиям безопасности для оборудования в шкафах класса IP65/IP66. Совместим с конструкцией шкафов RAM block, обеспечивающих степень защиты IK10. Использование с диэлектрической пластиной гарантирует электроизоляцию и соответствие нормам противостояния случайным замыканиям. Сертификаты соответствия указываются в документации на шкафы RAM block - сам зажим является составным аксессуаром системы.

Преимущества

• Высокая механическая прочность металлической конструкции выдерживает значительные усилия на выдергивание кабеля;
• Фиксация на С-профиле позволяет легко менять расположение зажима без сверления или доработки шкафа;
• Удобная форма обеспечивает равномерное распределение давления на оболочку кабеля, снижая риск повреждений;
• Стандартный серый цвет гармонирует с корпусами RAM block, сохраняет эстетичность сборки.

Ограничения применения

• Не для кабелей меньше 50 мм - зажим не сможет плотно схватить проводник, что вызовет люфт и возможное повреждение;
• Не применяется вне шкафов RAM block - требует наличия именно С-профиля для крепления;
• Обязательно использование диэлектрической пластины; без неё есть риск возникновения потенциала на корпусе;
• Не рекомендован для частых переборок кабелей - многократное демонтажное действие может деформировать зажим.

Примеры использования

• Подключение силового кабеля 3x95+PE к шкафу управления насосной станции в RAM block;
• Фиксация кабеля питания 50 мм2 от трансформатора к контроллеру в промышленном щите;
• Разводка кабелей в шкафах релейной защиты на подстанциях с нижним вводом.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - используйте штангенциркуль, особенно если оболочка утолщенная;
• Всегда укладывайте диэлектрическую пластину перед затяжкой - даже если кабель кажется “неактивным”;
• Не затягивайте зажим слишком сильно - достаточно плотного контакта, чтобы кабель не двигался;
• При групповом использовании нескольких зажимов располагайте их на одном уровне - так легче организовать маршруты кабелей;
• Артикул R5CA BF64 - запомните его для заказа запасных единиц, поскольку этот зажим часто теряется при обслуживании.
