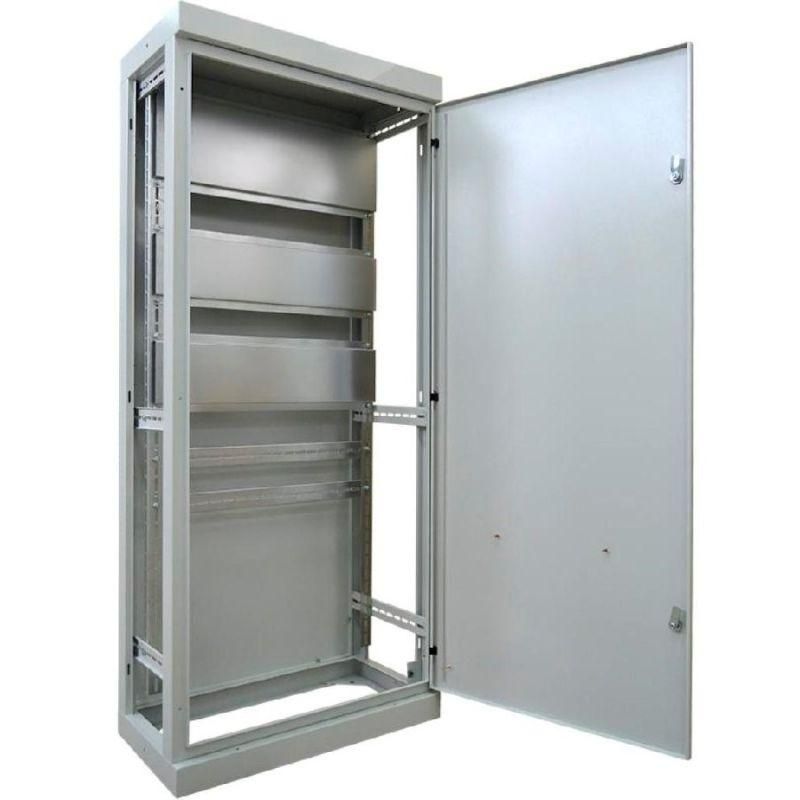

Каркас напольный цельносварной ВРУ-1 (2000х450х450) IP31 без боковых панелей серый | Б0059327 ЭРА

Каркас напольный цельносварной ВРУ-1 2000х450х450мм IP31 без боковых панелей - это базовый элемент для сборки вводно-распределительных устройств в жилых и общественных зданиях. Произведён из стали, совместим с типовыми компонентами ВРУ, обеспечивает надёжную механическую основу для монтажа автоматических выключателей, УЗО и других аппаратов. Артикул б0059327 соответствует сериям ЭРА и ЭРА (Энергия света).

Назначение и область применения

Каркас напольный цельносварной ВРУ-1 2000х450х450мм IP31 без боковых панелей предназначен для сборки вводно-распределительных устройств (ВРУ) в помещениях с нормальной средой - например, в подъездных щитовых, технических этажах, котельных и административных зданиях.

Используется для приёмки, распределения и учёта трёхфазного переменного тока 380/220 В, 50 Гц с глухозаземлённой нейтралью. Поддерживает защиту линий от перегрузок и коротких замыканий через установку коммутационных и защитных аппаратов на внутренние монтажные панели.

Технические характеристики

• Размеры: высота 2000 мм, ширина 450 мм, глубина 450 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь толщиной 1,2 мм
• Цвет: RAL 7035 (серый матовый)
• Количество дверей: одна передняя
• Задняя стенка: есть, с возможностью крепления кабелей
• Напольная установка: да, без необходимости фиксации к полу
• Наличие монтажной панели: да, в комплекте две панели 160 мм и одна 220 мм
• Ввод кабелей: снизу, через нижнюю часть корпуса

Совместимость и монтаж

Каркас напольный цельносварной ВРУ-1 2000х450х450мм IP31 без боковых панелей совместим со всеми стандартными компонентами ВРУ: модульными автоматами, счетчиками, шинами PE/N, клеммниками. Благодаря наличию перфорированных швеллеров и уголков, можно легко крепить оборудование любой массы.

Монтаж:

• Установите каркас на ровную поверхность - фиксация к полу не обязательна, но допускается при необходимости усиления устойчивости
• Передние и задние панели уже установлены; боковые стороны отсутствуют - это позволяет свободно подводить кабели сбоку при необходимости
• Кабельный ввод выполняется через нижнее отверстие - используйте кабельные вводы с уплотнениями для герметизации
• Монтажные панели крепятся саморезами к перфорированному швеллеру - предварительно разметьте места под оборудование
• Для подъема и перемещения используются четыре рым-болта M10, входящие в комплект

Безопасность и стандарты

Каркас напольный цельносварной ВРУ-1 2000х450х450мм IP31 соответствует требованиям к сборкам ВРУ для жилых и общественных зданий. Степень защиты IP31 исключает доступ к токоведущим частям случайными инструментами, но не защищает от брызг сбоку или пыли в больших количествах - поэтому не применяйте в сырых, пыльных или наружных условиях.

Преимущества

• Цельносварная конструкция повышает жесткость и долговечность корпуса
• Отсутствие боковых панелей упрощает прокладку кабелей и обслуживание внутри щита
• Встроенные монтажные панели и перфорированные профили позволяют гибко размещать оборудование
• Комплексная комплектация снижает время сборки - всё необходимое уже в наличии
• Стальная конструкция обеспечивает механическую прочность при нагрузках на оборудование

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия осадков, ветра или пыли
• Не рекомендован для помещений с повышенной влажностью (банях, прачечных, подвалов с постоянной сыростью)
• Отсутствие боковых панелей требует контроля за попаданием сторонних предметов в щит - особенно в местах с активным движением людей
• Не подходит для систем с напряжением выше 1000 В - ограничен применением в сетях до 380/220 В

Примеры использования

• Главный вводно-распределительный щит в многоквартирном доме
• Щит распределения энергии в офисном здании
• Центральный щит управления в учебном заведении или больнице
• Распределительный пункт на техническом этаже производственного объекта

Практические советы

• Проверьте посадочные размеры оборудования - монтажные панели имеют шаг 22,5 мм, что соответствует стандарту IEC 60297
• При использовании кабелей большего диаметра, чем предусмотрено в нижнем вводе, сделайте дополнительное отверстие с последующей герметизацией
• Не забудьте выполнить заземление корпуса через контактную площадку - она должна быть соединена с контуром заземления здания
• Для удобства обслуживания оставьте минимум 60 см свободного пространства спереди
• Артикул б0059327 часто используется в паре с другими элементами серии ВРУ-1 от ЭРА - проверяйте совместимость с заказываемыми автоматами и счётчиками
