Каркас ВРУ-1 Unit R разборный (1800х450х450) IP31 EKF PROxima | mb09-02-01

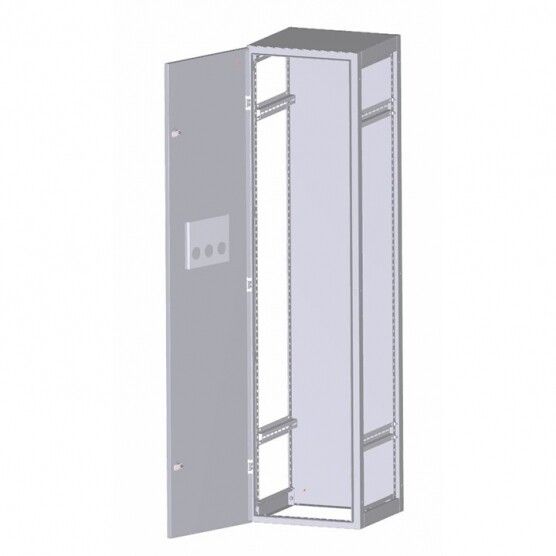

Каркас ВРУ-1 Unit R разборный (1800х450х450) IP31 PROxima EKF - это металлический корпус для сборки вводно-распределительных устройств, рассчитанный на установку оборудования до 800 А. Подходит для монтажа в зданиях жилой и промышленной застройки. Артикул mb09-02-01, бренд EKF, серия PROxima.

Назначение и область применения

Каркас ВРУ-1 Unit R предназначен для сборки вводно-распределительных устройств (ВРУ), которые обеспечивают прием электроэнергии, её учёт и распределение по внутренним цепям. Применяется в жилых домах, офисах, административных зданиях и на промышленных объектах. Подходит для установки в помещениях с умеренной влажностью и отсутствием агрессивных сред.

Технические характеристики

• Формат: разборный каркас размером 1800×450×450 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый
• Количество дверей: одна
• Количество замков: три - обеспечивает надежную фиксацию и возможность пломбирования
• Монтажная пластина: регулируемая - позволяет точно выставлять положение оборудования внутри шкафа
• Возможность напольного монтажа: да
• Монтаж на поверхность: да - можно крепить к стене или полу
• Соединение в ряд: да - несколько каркасов можно соединить между собой для формирования линейки шкафов
• Гарантия: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 Unit R совместим с аксессуарами серии PROxima: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтажная пластина имеет перфорированные отверстия и регулируется по высоте - удобно для компоновки автоматических выключателей, счетчиков и других элементов. Каркас собирается из отдельных панелей - позволяет провести монтаж даже в условиях ограниченного доступа. Крепление осуществляется болтами через предварительно подготовленные отверстия. При соединении нескольких шкафов в ряд используйте комплекты стыковочных планок (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 исключает попадание крупных инструментов и капель воды, что снижает риск аварий. Трехзамковая система обеспечивает безопасность при обслуживании - доступ возможен только после снятия пломбы.

Преимущества

• Разборная конструкция - упрощает транспортировку и монтаж в уже построенном помещении
• Порошковое покрытие - долговечнее обычной краски, не царапается при частом обслуживании
• Регулируемая монтажная пластина - позволяет оптимально расположить оборудование без сверления новых отверстий
• Возможность соединения в ряд - экономит место и упрощает организацию группового управления
• Высокая степень механической прочности благодаря стальной раме

Ограничения применения

• Не предназначен для установки на улице - IP31 не защищает от дождя и брызг сбоку
• Не рекомендован для помещений с повышенной влажностью (например, подвалы без вентиляции)
• Не поддерживает взрывозащиту - нельзя использовать в зонах с опасностью возгорания газов или пыли
• Максимальный рабочий ток - до 800 А; для больших нагрузок требуется другой тип шкафа

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - прием энергии от ТП и распределение по этажам
• Электрощитовая на заводе - управление питанием участка конвейера
• Жилой комплекс - центральный щит на уровне подвала или техэтажа
• Офисное здание - распределение питания по комнатам и освещению

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 450 мм должна позволять свободно открывать дверцу и работать с оборудованием
• При соединении нескольких каркасов в ряд соблюдайте равномерность уровня установки - используйте уровень и шаблоны
• Для длительной эксплуатации в пыльных помещениях периодически протирайте поверхность - порошковое покрытие не требует специального ухода, но пыль может затруднять работу замков
• Запасайте места под будущую модернизацию - лучше смонтировать меньше аппаратов сейчас, чем потом переделывать всю панель
• Используйте аксессуары PROxima: монтажные рейки и пластроны - они гарантированно подходят по креплениям и размерам
