Каркас ВРУ-1 (ВхШхГ) (2000х800х450) IP54 PROxima | mb15-09-54m EKF

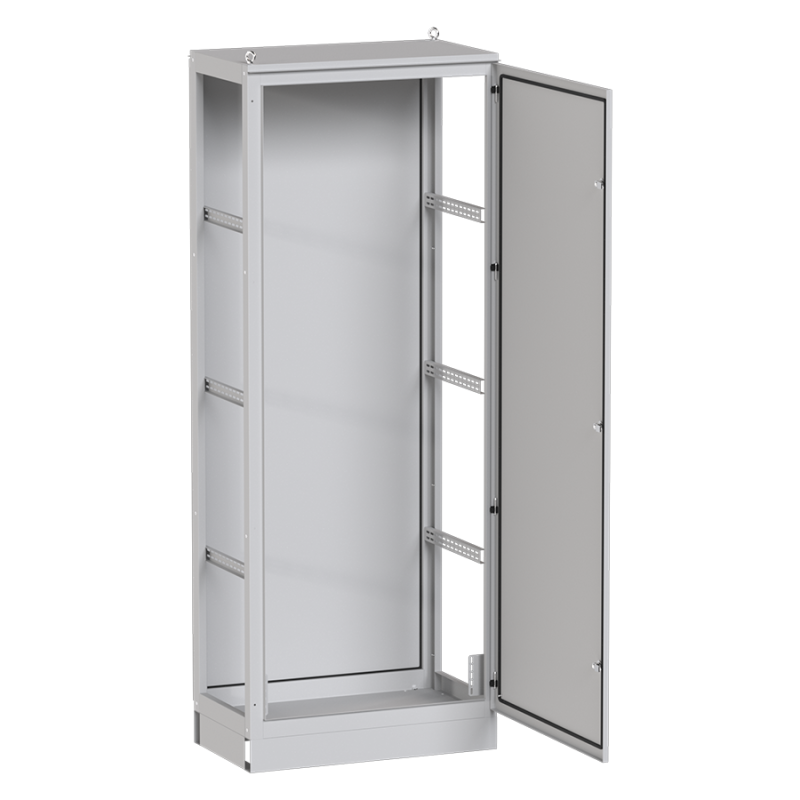

Каркас ВРУ-1 сварной (2000х800х450) IP54 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств (ВРУ) с номинальным током до 800 А. Подходит для напольной, встраиваемой и открытой установки, в том числе на улице. Артикул mb15-09-54m входит в серию PROxima и совместим со стандартными компонентами ВРУ Unit S.

Назначение и область применения

Каркас ВРУ-1 сварной (2000х800х450) IP54 предназначен для сборки вводно-распределительных устройств, которые принимают электроэнергию, учитывают её потребление и распределяют по внутренним цепям. Применяется в жилых домах, офисах, производственных зданиях и на объектах инфраструктуры. Благодаря защите IP54, корпус можно использовать как внутри помещений, так и на улице - например, для ввода в многоквартирный дом или на территории завода.

Технические характеристики

• Размеры: 2000×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды из любого направления
• Номинальный ток: 800 А - максимальный допустимый ток через вводные устройства
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Материал: сталь с порошковым покрытием - прочная, устойчивая к механическим повреждениям и коррозии
• Цвет: RAL 7035 (серый светло-серый)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество дверей: одна, металлическая, с двумя замками
• Монтажная плата: есть, с возможностью регулировки по глубине - позволяет точно выставлять оборудование относительно фронта шкафа
• Гарантия: 60 месяцев (5 лет)
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной (2000х800х450) IP54 совместим с аксессуарами серии ВРУ Unit S: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтаж возможен тремя способами:

• Напольный - на бетонном основании, с использованием анкеров
• Встраиваемый - в нишу стены, требует точного соблюдения габаритов проёма
• Открытый - на стене или опоре, без необходимости подготовки ниши

Каркасы можно соединять в ряд - удобно при установке нескольких ВРУ рядом. Все элементы имеют стандартизованные точки крепления, что ускоряет сборку.

Безопасность и стандарты

Каркас соответствует требованиям ТУ 3434-001-96504521-2007. Защита IP54 обеспечивает безопасность при работе в условиях запылённости и сырости. Наличие двух замков и металлической двери предотвращает несанкционированный доступ. Порошковое покрытие исключает риск возникновения острых кромок и снижает вероятность коррозии даже при длительной эксплуатации.

Преимущества

• Высокая механическая прочность благодаря сварному стальному корпусу
• Регулируемая монтажная плата - позволяет точно позиционировать автоматические выключатели и другие модули
• Универсальный тип крепления - подходит для любых условий монтажа
• Долгий срок службы - гарантия 5 лет, материал устойчив к внешним воздействиям
• Совместимость с аксессуарами серии ВРУ Unit S - упрощает комплектацию и замену оборудования

Ограничения применения

• Не предназначен для установки в средах с постоянным контактом с водой - например, в канализационных камерах или подземных колодцах
• IP54 не обеспечивает полную герметичность; не рекомендуется для мест с частыми сильными дождями или прямым струйным орошением
• Каркас некомплектный - требуется самостоятельная закупка внутреннего оборудования: автоматы, счетчики, шины, клеммы
• При встраиваемом монтаже необходимо заранее предусмотреть зазоры для проводки и обслуживания - минимальный зазор сбоку - 100 мм

Примеры использования

• Вводно-распределительное устройство в подвале жилого дома
• Электрощитовая на территории промышленного цеха
• Наружный щит управления освещением парковки
• Распределительный пункт на дачном участке
• Система питания автономного насосного узла

Практические советы

• Перед монтажом проверьте, что посадочные размеры (2000×800×450 мм) подходят под место установки - особенно важно при встраивании
• Используйте монтажные рейки и пластроны из серии ВРУ Unit S - они гарантированно совместимы с этим каркасом
• При установке на улице обязательно используйте уплотнители вводов кабелей - даже при IP54 входы должны быть герметизированы дополнительно
• Для удобства обслуживания оставьте минимум 800 мм свободного пространства перед дверью
• При заказе учтите, что каркас не содержит внутренних компонентов - все оборудование выбирается отдельно
