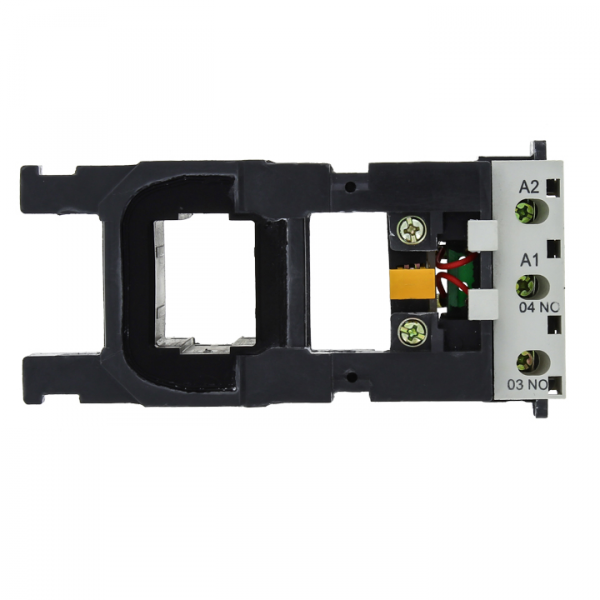

Катушка управления КТЭ F 185А-225А 220В EKF PROxima | ctr-k-b-185/220

Катушка управления КТЭ F 185А–225А 220В от EKF - элемент для включения и отключения контакторов в цепях переменного тока. Применяется в системах автоматизации, где требуется надёжное управление силовыми контактами через слаботочные сигналы. Артикул ctr-k-b-185/220 соответствует серии PROxima.

Назначение и область применения

Катушка управления КТЭ F 185А–225А 220В используется для управления контакторами типа КТЭ путём подачи напряжения 220 В переменного тока. Когда на катушку подаётся питание, она создаёт магнитное поле, которое замыкает главные контакты контактора. Это позволяет управлять мощными нагрузками - двигателями, нагревательными элементами, освещением - с помощью слабых управляющих сигналов от кнопок, терморегуляторов или PLC.

Подходит для установки в щитах автоматизации промышленного оборудования: конвейеры, насосы, компрессоры, системы вентиляции. Часто применяется в паре с контакторами КТЭ того же семейства.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Номинальный ток контактора, который управляет: 185 А
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускаются колебания температур и повышенная влажность
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Катушка управления КТЭ F 185А–225А 220В совместима только с контакторами КТЭ, которые имеют фиксированное крепление для дополнительных устройств на монтажной плате. Не подходит для контакторов КМЭ или других серий - проверьте соответствие модели в техдокументации к контактору.

Монтаж осуществляется на печатную плату (PCB) внутри корпуса контактора. Для установки необходимо:

• Отключить питание всей цепи;
• Вынуть старую катушку (при замене);
• Вставить новую до щелчка - контакты должны плотно войти в разъёмы;
• Не перегибать провода, не применять усилие при вставке - есть риск повреждения выводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует безопасность коммутации, изоляцию и механическую прочность. Степень защиты IP20 означает, что устройство не предназначено для открытой установки - его следует использовать только во внутренних шкафах с закрытой конструкцией. Нельзя устанавливать в условиях постоянной запылённости, сырости или воздействия брызг воды.

Преимущества

• Высокая надёжность благодаря использованию материалов, соответствующих стандартам EKF PROxima
• Долгий срок службы - 7 лет гарантии указывает на качество сборки и компонентов
• Простая замена - не требует перепайки, достаточно вытащить и вставить
• Совместимость с широким спектром контакторов КТЭ в рамках одной серии

Ограничения применения

• Работает только при напряжении 220 В AC - несовместима с постоянным током или другими значениями напряжения (например, 110 В или 24 В)
• Не предназначена для внешней установки - IP20 не защищает от пыли и влаги
• Не работает с контакторами КМЭ - даже если они внешне похожи, разъёмы и габариты отличаются
• Требуется точное соответствие номинала тока контактора (185 А) - использование с более мощными или менее мощными контакторами может привести к некорректному срабатыванию

Примеры использования

• Автоматизация станка: катушка получает сигнал от энкодера и включает двигатель через контактор КТЭ
• Система вентиляции: термостат подаёт 220 В на катушку, которая включает вентилятор
• Цеховой щит: PLC отправляет команду на катушку, чтобы включить группу светильников через несколько контакторов

Практические советы

• При замене всегда сверяйте артикул ctr-k-b-185/220 с моделью контактора - даже небольшое расхождение в серии может сделать катушку несовместимой
• Не используйте катушку в условиях, где возможна вибрация выше нормы - это может вызвать самопроизвольное отключение
• Проверяйте целостность проводов перед подключением - плохой контакт на входе часто становится причиной отказа катушки
• Если контактор срабатывает медленно или не полностью - возможно, катушка потеряла часть намотки; замените её, не пытайтесь ремонтировать
• Запасные катушки храните в сухом месте - даже при IP20 высокая влажность снижает долговечность изоляции
