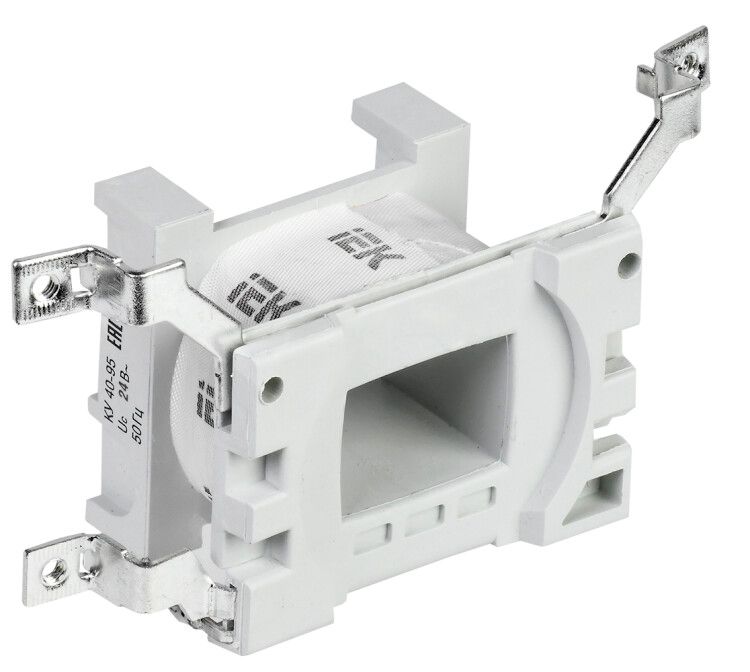

Катушка управления для КМИ-(40А-95А) 24В KARAT IEK KKM30D-KU-024

Катушка управления для контактора КМИ-(40А-95А) 24В от IEK предназначена для включения и выключения силового контактора через цепь управления. Эта катушка совместима с контактными аппаратами серии КМИ и работает от сети переменного тока 24 В. Артикул kkm30d-ku-024 — решение для автоматизации систем с низковольтным управлением.

Назначение и область применения

Катушка управления для контактора КМИ-(40А-95А) 24В используется для дистанционного управления силовым контактором. Когда на катушку подаётся напряжение 24 В AC, она создаёт магнитное поле, которое замыкает главные контакты контактора. Это позволяет включать/выключать нагрузку — двигатель, нагреватель, освещение — без необходимости прямого воздействия на высокий ток.

Подходит для установки в щитах управления, пультах, станках и конвейерах, где требуется безопасное и удобное управление мощной нагрузкой слаботочным сигналом. Применяется в промышленной автоматике, системах вентиляции, насосных станциях и других устройствах, использующих контакторы серии КМИ.

Технические характеристики

• Тип тока: Переменный (AC) — работает только от сети переменного тока, несовместима с постоянным током.
• Напряжение питания: 24 В — стандартное напряжение для управляющих цепей в промышленном оборудовании.
• Тип изделия: Катушка управления — элемент коммутационного аппарата, реагирующий на управляющее напряжение.
• Степень защиты: IP20 — защищает от доступа пальцев и предметов более 12 мм, но не защищена от пыли и влаги; требует установки внутри закрытых корпусов.
• Способ монтажа: Монтажная плата — крепится непосредственно на печатную плату, не имеет стандартных клемм для проводов.
• Климатическое исполнение: УХЛ4 — рассчитана на работу в помещениях с умеренным климатом, возможна эксплуатация при температуре от −25°C до +40°C и относительной влажности до 80%.
• Срок службы: 15 лет — при соблюдении условий эксплуатации и номинальных нагрузок.
• Нормативный документ: IEC 60947-4-1 — соответствует международному стандарту на контакторы и пускатели.

Совместимость и монтаж

Катушка управления для контактора КМИ-(40А-95А) 24В совместима исключительно с контактными аппаратами серии КМИ от IEK. Она фиксируется на специальной монтажной плате контактора — не является модульным компонентом, который можно просто вставить в гнездо. Для замены необходимо отпаять старую катушку и запаять новую, что требует паяльника и опыта работы с печатными платами.

Не подходит для установки в шкафы без внутренней защиты — из-за степени защиты IP20 её нельзя использовать в условиях повышенной запылённости или влажности без дополнительного кожуха.

Безопасность и стандарты

Катушка соответствует требованиям стандарта IEC 60947-4-1, что гарантирует надёжность переключения, тепловую стойкость и соответствие нормам безопасности для промышленного оборудования. Сертифицирована для использования в электроустановках до 1000 В AC и 1500 В DC.

Преимущества

• Высокая долговечность — срок службы 15 лет снижает частоту обслуживания и замены.
• Стандартное напряжение 24 В AC — безопасно для операторов, легко реализуется с помощью трансформаторов или импульсных блоков питания.
• Простая интеграция — проектирование схем управления становится легче благодаря унифицированной конструкции серии КМИ.
• Работает в широком диапазоне температур — подходит для большинства промышленных помещений в России и странах СНГ.

Ограничения применения

• Не применяется вне закрытых корпусов — IP20 не обеспечивает защиту от пыли, влаги и механических повреждений.
• Только для переменного тока — нельзя использовать с источниками постоянного тока (DC).
• Требует пайки — невозможно подключить обычными клеммами, нужен опыт пайки SMD-компонентов.
• Совместима только с контактными аппаратами серии КМИ — не подходит для аналогов других производителей.

Примеры использования

• Автоматизация конвейера: катушка получает сигнал от PLC и включает двигатель через контактор КМИ-63А.
• Система вентиляции: при достижении заданной температуры контроллер подаёт 24 В на катушку, которая включает вентилятор.
• Щит управления станком: кнопка “Старт” подаёт питание на катушку, замыкая цепь двигателя.

Практические советы

• При замене катушки проверьте, чтобы новый экземпляр kkm30d-ku-024 был точно такой же модели — отличаются даже небольшие размеры выводов.
• Используйте термостойкий припой (например, SnAgCu) и паяльник с регулировкой температуры — перегрев может повредить пластиковую основу.
• Убедитесь, что напряжение на входе катушки действительно 24 В AC — превышение вызывает перегрев и выход из строя.
• Если система работает в среде с пылью, установите контактор с катушкой в герметичный бокс с фильтром — IP20 недостаточно.
• Для диагностики: если контактор не включается, измерьте напряжение на выводах катушки — отсутствие 24 В указывает на проблему в цепи управления, а не в самой катушке.
