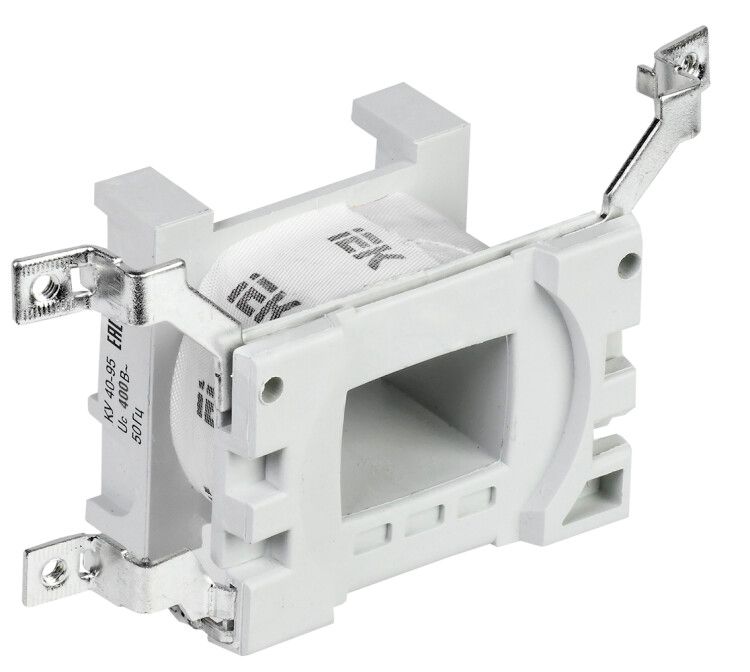

Катушка управления для КМИ-(40А-95А) 400В KARAT IEK KKM30D-KU-400

Катушка управления для контакторов (40А–95А) 400В от IEK (ИЭК), артикул kkm30d-ku-400, предназначена для включения и выключения силовых контакторов через цепь управления. Применяется в системах автоматизации на базе контакторов серии КМИ.

Назначение и область применения

Катушка управления для контакторов (40А–95А) 400В используется для передачи управляющего сигнала от кнопок, термостатов, PLC или других устройств контроля к контактному аппарату. Когда на катушку подается напряжение 400 В переменного тока, она намагничивается и замыкает главные контакты контактора. Это позволяет включить нагрузку - двигатель, нагреватель, насос или другое оборудование. Подходит для установки в распределительных щитах, на станках, конвейерах и в системах автономной автоматики.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 400 В
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не герметична
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможны колебания температур и повышенная влажность
• Соответствие нормам: IEC 60947-4-1 - международный стандарт для контакторов и пускателей

Совместимость и монтаж

Катушка управления для контакторов (40А–95А) 400В совместима с контактными аппаратами серии КМИ от IEK, предназначенными для токов 40–95 А. Монтируется исключительно на печатную плату - не имеет клемм для проводов. Для установки требуется свободное место на плате соответствующего форм-фактора. Напряжение подводится через дорожки платы или специальные разъемы. Не допускается механическая фиксация болтами или саморезами - корпус не предусматривает точки крепления вне PCB.

Безопасность и стандарты

Произведено в соответствии с требованиями стандарта IEC 60947-4-1, что гарантирует надежность коммутационных процессов и безопасность при работе в сетях до 1000 В AC. Защита IP20 обеспечивает минимальную степень изоляции от внешних воздействий - использование возможно только внутри закрытых электрошкафов. Открытые участки цепи управления должны быть недоступны для случайного прикосновения.

Преимущества

• Высокая долговечность - срок службы до 15 лет снижает затраты на обслуживание
• Стандартное исполнение УХЛ4 - работает в типовых условиях промышленных помещений без кондиционирования
• Фиксированное соответствие сериям КМИ - минимизирует риск некорректной сборки
• Работает от сети 400 В - оптимальна для трехфазных систем без необходимости преобразования напряжения

Ограничения применения

• Не применяется в открытой среде - IP20 не защищает от воды, пыли и брызг
• Подходит только для переменного тока - нельзя использовать с постоянным напряжением
• Требует наличия печатной платы; невозможно подключение напрямую к проводам
• Не рекомендовано применение в местах с частыми перегрузками или скачками напряжения выше 400 В +-10%

Примеры использования

• Автоматизация конвейера: управление запуском/остановкой двигателя через сигнал от контроллера
• Обогревательные системы: включение нагревателей при достижении заданной температуры
• Циркулярные станки: обеспечение безопасности путем отключения оборудования после открывания крышки
• Щитовые комплекты: модульное решение для группового управления несколькими контакторами

Практические советы

• Проверьте соответствие модели катушки и контактора - они должны быть одной серии (например, КМИ)
• При проектировании платы учтите габариты катушки и расположение выводов - неверная трассировка вызовет отказ работы
• Не используйте эту катушку вместо реле - её задача именно управление контактором, а не переключение слабых токов
• Запрещено вскрытие корпуса - внутренняя конструкция не ремонтопригодна
• Для длительной работы в условиях высоких температур проверьте температурный режим шкафа - максимальная рабочая температура указана в документации IEK
