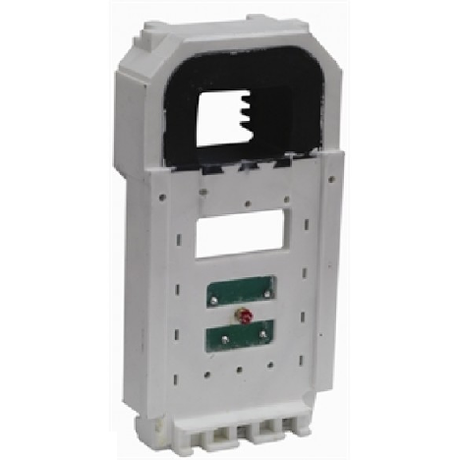

Катушка управления для NC1-09-18 AC42В 50Гц (R) | 234491 CHINT

Катушка управления для контактора NC1-09-18 AC 42В 50/60Гц от бренда CHINT предназначена для включения и выключения силового контактора NC1-09-18 через цепь управления. Эта катушка работает от переменного тока на 42 В и подходит для систем автоматизации с низковольтным управлением.

Назначение и область применения

Катушка управления для контактора NC1-09-18 AC 42В 50/60Гц используется для дистанционного управления силовым контактором. Когда на катушку подаётся напряжение 42 В, она создаёт магнитное поле, которое замыкает главные контакты контактора - тем самым включает нагрузку. Применяется в системах автоматического управления: станках, конвейерах, насосах, вентиляциях, где требуется безопасное отделение управляющей цепи от силовой.

Технические характеристики

• Тип тока управления: переменный (AC)
• Номинальное напряжение: 42 В
• Частота: 50 / 60 Гц - совместима с сетями России и Европы
• Совместима с контакторами серии NC1-09-18
• Изготовлена по стандартам CHINT для серийной сборки

Совместимость и монтаж

Катушка управления для контактора NC1-09-18 AC 42В 50/60Гц является штатным компонентом для контакторов NC1-09-18. Устанавливается на переднюю панель контактора - фиксируется механически и подключается к клеммам управления. Подключение проводов выполняется к двум контактам на корпусе катушки. Напряжение подаётся исключительно на эти клеммы - не допускается переполюсовка или подача постоянного тока. Монтаж возможен только при отключенном питании.

Безопасность и стандарты

Произведено в соответствии с требованиями CHINT к надёжности и безопасности. Соответствует международным нормам для компонентов управления низковольтной аппаратурой. Не имеет специальной защиты IP - не предназначен для установки во влажных или запылённых средах без дополнительного кожуха.

Преимущества

• Стабильная работа при колебаниях сети +-10%
• Малый уровень нагрева при длительной работе
• Высокая механическая прочность корпуса
• Универсальная частота 50/60 Гц - не требует замены при смене региона

Ограничения применения

• Не работает при подаче постоянного тока - только переменный
• Недопустимо применение при напряжении выше 42 В - риск перегрева и выхода из строя
• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных газов
• Подходит только для контакторов NC1-09-18 - не взаимозаменяема с другими моделями

Примеры использования

• Автоматизация станков с ЧПУ - управление двигателем через кнопочную станцию
• Конвейерные системы - включение/выключение ленты по сигналу с PLC
• Системы освещения - удалённое включение света в цеху по расписанию
• Вентиляционные установки - управление вентиляторами по температурному датчику

Практические советы

• Проверьте соответствие напряжения источника управления - даже 5–10% превышение может повредить катушку
• При замене используйте только оригинальную катушку управления для контактора NC1-09-18 AC 42В 50/60Гц - другие модели не гарантируют точное срабатывание
• Обязательно отключите питание перед подключением или заменой катушки
• Если система работает в помещении с высокой запылённостью - установите контактор с защитным кожухом IP54+
• Артикул 234491 - сохраняйте его при заказе запасных частей; эта катушка не продается отдельно от контактора в некоторых регионах - проверяйте наличие в наличии
