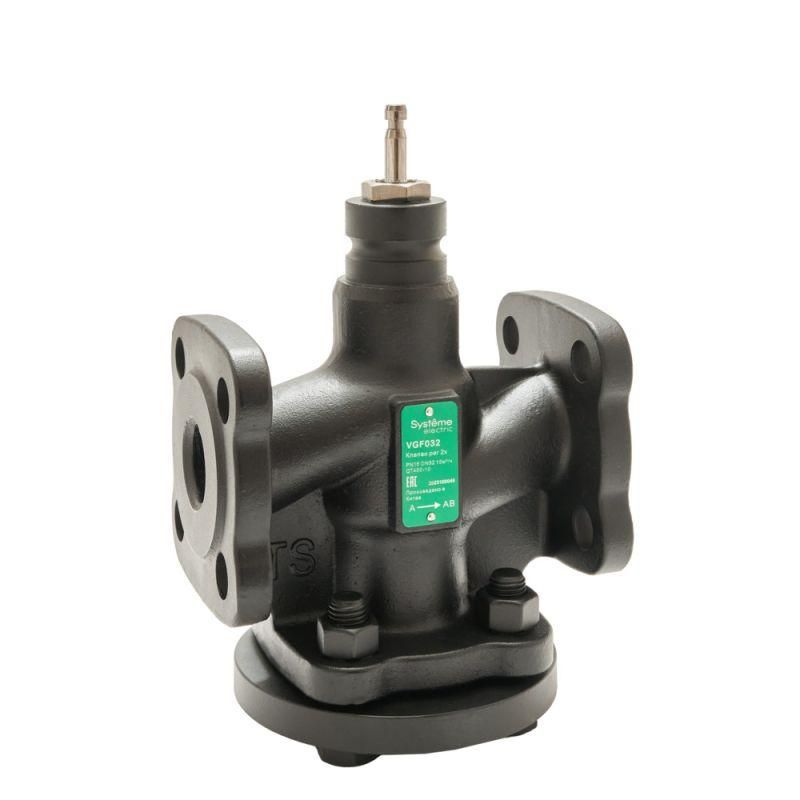

Клапан регулирующий 2-ход фланц PN16 DN32 15куб.м/ч -20…+130град.C SE VGF032 APC

Клапан регулирующий 2-ходовой фланцевый PN16 DN32 15 м³/ч -20…+130C от Systeme Electric (артикул vgf032) предназначен для точной регулировки расхода теплоносителя в системах отопления и горячего водоснабжения. Его конструкция обеспечивает надёжную работу при высоких температурах и среднем давлении.

Назначение и область применения

Клапан регулирующий 2-ходовой фланцевый используется для автоматического управления потоком воды или других жидкостей в замкнутых тепловых системах. Подходит для установки на трубопроводах центрального отопления, котельных, систем теплоснабжения зданий и промышленного оборудования. Применяется там, где требуется плавная регулировка расхода - например, в системах с терморегуляторами или АСУ ТП.

Технические характеристики

• Тип клапана: двухходовой седельный
• Присоединение: фланцевое
• Номинальное давление: PN16 (до 1,6 МПа)
• Условный проход: DN32 (диаметр трубы 32 мм)
• Пропускная способность: 15 м³/ч при максимальном открытии
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: латунь или серый чугун (по умолчанию - согласно стандарту SE)
• Исполнение: механический клапан без встроенного привода - требует внешнего исполнительного механизма

Совместимость и монтаж

Фланцевое присоединение позволяет легко интегрировать клапан в существующую трубопроводную систему. Для монтажа используются болты и прокладки соответствующего стандарта (ГОСТ 12815 или DIN EN 1092-1). Установка должна выполняться с соблюдением направления потока - указано стрелкой на корпусе. Клапан регулирующий vgf032 не имеет встроенной электроники; для автоматизации требуется подключение внешнего привода (например, серводвигателя с сигналом 0–10 В или 4–20 мА).

Обязательно проверьте посадочные размеры фланцев перед установкой - совпадение с типом фланца на трубопроводе критично для герметичности.

Безопасность и стандарты

Клапан регулирующий соответствует требованиям европейских норм для компонентов тепловых систем. Произведён в соответствии с ISO 5208 и EN 12266-1 - гарантирует минимальную утечку при закрытом положении. Работает с теплоносителем, не содержащим агрессивных химикатов (например, щелочных растворов или масел).

Преимущества

• Высокая точность регулирования благодаря седельной конструкции - минимум гистерезиса
• Широкий диапазон рабочих температур - подходит даже для систем с перепадами зимой
• Фланцевое соединение снижает риск протечек при частых демонтажах
• Простая конструкция - мало движущихся деталей, что повышает долговечность

Ограничения применения

• Не предназначена для работы с паром - только для жидких теплоносителей
• Не рекомендован для агрессивных сред: кислот, щелочей, сульфатов
• Максимальное давление - 1,6 МПа; превышение вызывает повреждение уплотнений
• Требует внешнего привода - не является готовым решением “всё в одном”
• Запрещено применение в системах с твердыми частицами в жидкости - возможна забивка седла

Примеры использования

• Автоматическая регулировка температуры в радиаторных контурах многоквартирного дома
• Поддержание заданного расхода в теплообменниках промышленных котельных
• Системы теплого пола с распределительными коллекторами
• Циркуляционные контуры в бассейнах и санитарных комплексах

Практические советы

• Перед запуском системы промойте трубопровод - песок и шлак могут повредить седло клапана
• Выбирайте привод с достаточным усилием: для DN32 и PN16 обычно требуется момент 10–20 Нм
• Устанавливайте клапан регулирующий так, чтобы ось была горизонтальна - предотвращает застревание затвора
• Проверяйте температуру теплоносителя перед монтажом - длительная работа выше +130 C сокращает срок службы уплотнений
• Для обслуживания используйте только оригинальные запчасти - особенно седло и уплотнительные кольца
