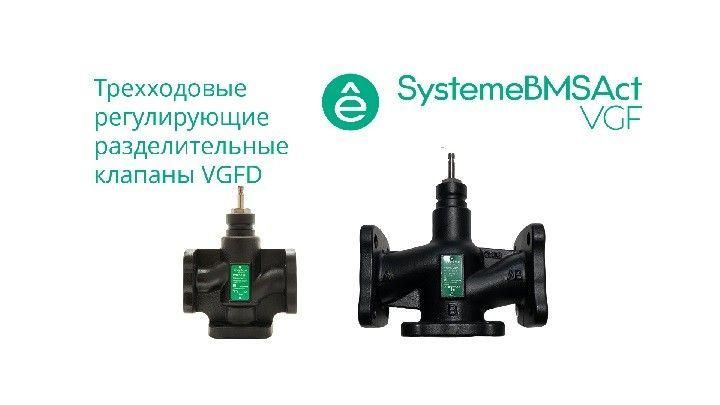

Клапан регулирующий 3-ход разд фланц PN16 DN32 15куб.м/ч -20…+130град.C SE VGFD032 APC

Клапан регулирующий 3-ход разд фланц PN16 DN32 15 м³/ч -20…+130C от бренда Systeme Electric (артикул vgfd032) предназначен для точного распределения потока теплоносителя между двумя контурами в системах отопления и ГВС. Он обеспечивает стабильную работу при перепадах температур и давления, что делает его надёжным решением для автоматизированных тепловых узлов.

Назначение и область применения

Этот трёхходовой разделительный клапан управляет потоком теплоносителя, направляя его либо в один из двух выходов, либо смешивая потоки. Его основная задача - поддерживать заданную температуру на выходе за счёт изменения соотношения горячего и остывшего теплоносителя. Применяется в системах отопления, горячего водоснабжения, тепловых пунктах и на промышленных объектах с централизованной теплоснабжающей сетью.

Технические характеристики

• Тип: 3-ходовой разделительный (не смесительный) - поток разделяется между двумя путями
• Присоединение: фланцевое, согласно DIN EN 1092-1
• Условное давление: PN16 (рабочее до 1,6 МПа)
• Условный проход: DN32 (внутренний диаметр трубопровода ~32 мм)
• Пропускная способность: 15 м³/ч при ΔP = 1 bar
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: серый чугун (EN-GJL-250)
• Уплотнения: EPDM - совместимы с водой, паром, антифризами

Совместимость и монтаж

Клапан регулирующий 3-ход разд фланц PN16 DN32 15 м³/ч -20…+130C имеет фланцы с отверстиями под болты M16. Для установки требуется выравнивание плоскостей фланцев и равномерное затягивание болтов. Установка возможна только в горизонтальном положении - шток клапана ориентирован вертикально, и наклон более чем на +-15° может повлиять на герметичность. Подключается к исполнительному механизму с выходом типа “линейный ход” (например, SE-ME40). Клапан не требует предварительной продувки системы, но перед запуском рекомендуется проверить отсутствие механических частиц в трубопроводе.

Безопасность и стандарты

Изделие соответствует требованиям Европейского стандарта EN 12516-1 для арматуры трубопроводов. Конструкция рассчитана на безопасную работу в условиях повышенной температуры и давления. Наличие термостойких уплотнений EPDM позволяет использовать клапан даже при кратковременных перегревах до 130 C. Сертифицирован для применения в системах питьевой воды при соблюдении условий температурного режима.

Преимущества

• Высокая точность регулирования благодаря седельному типу запирающего элемента - минимальный люфт и износ
• Фланцевое присоединение упрощает демонтаж и обслуживание без резки труб
• Широкий диапазон рабочих температур (-20…+130 C) - подходит для зимних условий и высокотемпературных систем
• Стандартный размер DN32 и PN16 - легко заменяется на аналогичные модели других производителей

Ограничения применения

• Не предназначена для работы с агрессивными средами: кислотами, щелочами, маслом, топливом
• Запрещено применение при давлении выше 1,6 МПа - риск разрушения корпуса
• Не допускается работа при температуре ниже -20 C - материал уплотнений становится хрупким
• Не используется в системах с частыми гидроударами - может вызвать повреждение седла
• Требуется наличие внешнего исполнительного механизма - сам по себе клапан не работает автономно

Примеры использования

• Регулирование температуры в контуре радиаторов при наличии байпаса
• Переключение между основным и резервным источником тепла в ТП
• Поддержание постоянной температуры на входе в змеевик ГВС
• Автоматизация теплового узла в жилом доме с несколькими этажами

Практические советы

• При выборе клапана убедитесь, что пропускная способность 15 м³/ч достаточна для вашего расхода - при недостатке используйте модель с большим Dn
• При монтаже следите, чтобы стрелка на корпусе указывала в сторону движения теплоносителя - неверная установка нарушит функциональность
• Для долгой службы периодически проверяйте состояние уплотнений и чистоту седла - особенно после длительного простоя
• Используйте фильтр грубой очистки перед клапаном, если система старая или ремонтировалась
• Клапан регулирующий 3-ход разд фланц PN16 DN32 15 м³/ч -20…+130C от Systeme Electric (vgfd032) лучше всего сочетается с контроллерами, поддерживающими сигнал 0–10 В или 4–20 мА
