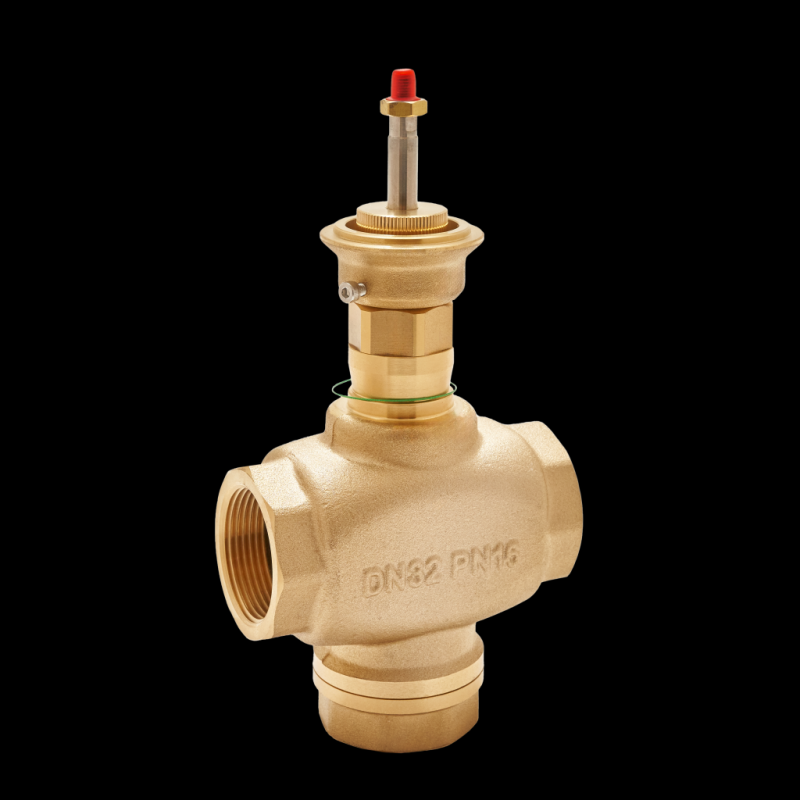

Клапан регулирующий 3-ход смес-разд резьб PN16 DN32 16куб.м/ч -10…+95град.C SE VGTBC032 APC

Клапан регулирующий 3-ход смес-разд резьб PN16 DN32 16 м³/ч -10…+95C от Systeme Electric (артикул vgtbc032) предназначен для точного управления потоками теплоносителя в системах отопления и ГВС, обеспечивая смешивание или разделение потоков при температурах от -10 до +95 C.

Назначение и область применения

Этот трёхходовой клапан используется там, где требуется изменять соотношение горячего и холодного теплоносителя - например, для поддержания заданной температуры на выходе из смесительного узла. Он работает в системах отопления, теплых полов, бойлерных и гидравлических контурах. Подходит для установки в жилых, коммерческих и промышленных зданиях. Клапан регулирующий 3-ход смес-разд резьб PN16 DN32 16 м³/ч -10…+95C применяется в автоматизированных системах с сервоприводами, когда нужна плавная регулировка.

Технические характеристики

• Тип: 3-ходовой смесительно-разделительный, седельный
• Присоединение: резьбовое (G1¼")
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN32
• Пропускная способность: 16 м³/ч
• Рабочая температура теплоносителя: от -10 C до +95 C
• Материал корпуса: латунь (по умолчанию, типично для таких моделей SE)
• Исполнение: для работы с водой, водными растворами, паром не допускается

Совместимость и монтаж

Клапан регулирующий 3-ход смес-разд резьб PN16 DN32 16 м³/ч -10…+95C имеет резьбовые входы и выходы, что позволяет легко подключить его к трубопроводам с соответствующими фитингами. Для правильной работы важно соблюдать направление потока - указано стрелкой на корпусе. Монтировать следует так, чтобы шток был вертикальным или под углом не более 45° к горизонтали. Установка возможна в любом положении, но предпочтителен доступ к приводу для обслуживания. Присоединительные резьбы G1¼" совместимы с большинством европейских и российских комплектующих.

Безопасность и стандарты

Клапан соответствует требованиям EN 12288 для регулирующих клапанов в системах отопления. Работает в рамках нормативов безопасности для оборудования с рабочим давлением до 16 бар. Не предназначен для использования с агрессивными средами, маслами, топливом или паром. Температурный диапазон -10…+95 C исключает применение в системах с перегревом выше 95 C - даже кратковременно.

Преимущества

• Высокая герметичность за счёт седельной конструкции - минимальный внутренний протеч
• Стабильная работа при колебаниях давления в сети благодаря равномерному распределению потоков
• Латунный корпус устойчив к коррозии в системах с мягкой водой
• Подходит для длительной эксплуатации в режиме частичной нагрузки - идеален для систем с переменным спросом

Ограничения применения

• Не использовать с паром, маслами, химически активными жидкостями
• Запрещено превышать максимальную температуру 95 C - риск деформации уплотнений
• Не рассчитан на работу при замерзании воды внутри - при -10 C и ниже система должна быть запущена
• Максимальная пропускная способность 16 м³/ч - не подходит для крупных промышленных объектов с расходом свыше 20 м³/ч

Примеры использования

• Смесительный узел в системе тёплого пола - смешивает горячую воду из котла с остывшей обраткой
• ГВС с бойлером косвенного нагрева - регулирует температуру подачи к точкам водоразбора
• Автоматический терморегулятор в радиаторном контуре - поддерживает постоянную температуру в помещении
• Обвязка насосно-смесительного узла в многоквартирном доме

Практические советы

• Перед монтажом проверьте направление потока - неверная установка снижает эффективность регулирования
• Устанавливайте фильтр перед клапаном, особенно если в системе есть осадок или ржавчина
• При использовании с сервоприводом убедитесь, что он совместим по усилию и сигналу управления (обычно 0–10 В или 4–20 мА)
• При первом запуске системы медленно открывайте клапан - резкий перепад давления может повредить седло
• Для обслуживания - открутите привод, не снимая сам клапан; резьбовые соединения можно демонтировать без слива всей системы
