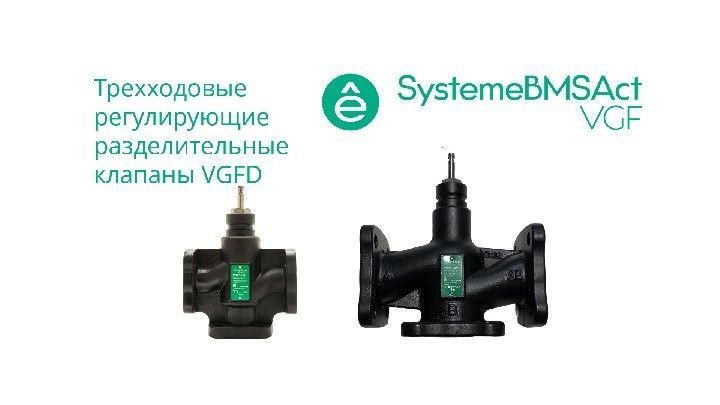

Клапан регулирующий 3-ход разд фланц PN16 DN40 24куб.м/ч -20…+130град.C SE VGFD040 APC

Клапан регулирующий 3-ход разд фланц PN16 DN40 24 м³/ч -20…+130C от бренда Systeme Electric (артикул vgfd040) предназначен для точного распределения потока теплоносителя между двумя контурами в системах отопления и ГВС. Он обеспечивает стабильную работу при перепадах температур и давления, что делает его надёжным решением для автоматизированных тепловых узлов.

Назначение и область применения

Этот трёхходовой разделительный клапан управляет потоком жидкости так, чтобы часть теплоносителя направлялась в один контур, а другая - во второй, сохраняя постоянную суммарную подачу. Подходит для систем с переменной нагрузкой: например, когда требуется одновременно поддерживать температуру в радиаторах и горячем водоснабжении. Часто применяется в котельных, тепловых пунктах, многоэтажных зданиях и промышленных установках с гибридными циркуляционными схемами.

Технические характеристики

• Тип: 3-ходовой разделительный (S-образный проход)
• Присоединение: фланцевое по DIN EN 1092-1
• Класс давления: PN16 (рабочее давление до 16 бар)
• Условный диаметр: DN40
• Пропускная способность: 24 м³/ч при ΔP = 1 бар
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: серый чугун (EN-GJL-250)
• Уплотнения: EPDM (этиленпропиленовый каучук)
• Исполнение: нормально закрытый (NC) - требует питания для открытия

Совместимость и монтаж

Фланцевое присоединение позволяет легко интегрировать клапан в существующую трубопроводную систему. Для правильной установки важно соблюдать направление потока - указано на корпусе стрелкой. Максимальный момент затяжки фланцев - 80 Нм. Учитывайте посадочные размеры: расстояние между болтовыми отверстиями соответствует стандарту PN16 DN40. Клапан можно монтировать в любом положении, но предпочтительно - вертикально с выходом вверх, чтобы избежать задержки воздуха внутри камеры.

Безопасность и стандарты

Произведён в соответствии с европейскими требованиями к герметичности и прочности. Соответствует стандартам EN 12266-1 (тестирование на герметичность) и EN 12516-1 (конструкция клапанов). Материалы контактирующих поверхностей безопасны для воды, используемой в системах ГВС.

Преимущества

• Высокая точность регулирования за счёт седельной конструкции - минимальный люфт и износ
• Широкий диапазон рабочих температур позволяет использовать даже в зимних условиях с замерзающими средами
• Фланцевое исполнение снижает риск протечек по сравнению с резьбовым соединением
• EPDM-уплотнения устойчивы к термическому старению и химически активным средам

Ограничения применения

• Не предназначена для работы с агрессивными средами: кислотами, щелочами, маслом, топливом
• Запрещено применение при давлении выше 16 бар - возможна деформация корпуса
• Не рекомендуется для частых циклов открывания/закрывания более 10 раз в час - это сокращает срок службы привода
• При температуре ниже -20 C необходимо исключить попадание воды в полость клапана - возможен размороз и повреждение седла

Примеры использования

• Обвязка котла: часть теплоносителя идёт в радиаторы, часть - в бойлер ГВС
• Тепловой пункт многоквартирного дома: распределение потока между отоплением и подогревом воды
• Промышленные системы: смешивание холодного и горячего потоков для поддержания заданной температуры на выходе

Практические советы

• Перед запуском системы обязательно продуйте клапан - удалите воздух через специальный штуцер (если есть) или через верхнюю точку трубопровода
• При использовании с электроприводом проверьте совпадение сигнала управления (например, 0–10 В или 4–20 мА) с типом привода
• Для долгой службы периодически осматривайте уплотнения и чистите седло от накипи - особенно при жёсткой воде
• Если система работает с низким расходом (<5 м³/ч), рассмотрите возможность установки байпаса - это повысит стабильность регулирования
