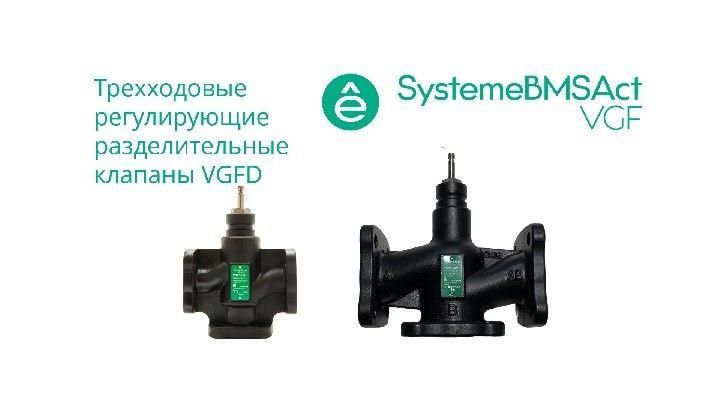

Клапан регулирующий 3-ход разд фланц PN16 DN20 5.0куб.м/ч -20…+130град.C SE VGFD020 APC

Клапан регулирующий 3-ход разд фланц PN16 DN20 5,0м³/ч -20…+130C от бренда Systeme Electric (артикул vgfd020) предназначен для точного распределения потока теплоносителя между двумя контурами в системах отопления и ГВС. Он обеспечивает стабильную работу при перепадах температур и давления, что делает его надёжным решением для автоматизированных тепловых узлов.

Назначение и область применения

Этот трёхходовой разделительный клапан управляет потоком теплоносителя, направляя его либо в один из двух выходов, либо смешивая потоки. Применяется там, где требуется постоянная температура на выходе - например, в системах отопления с радиаторами, тёплых полах, теплообменниках и гидравлических коллекторах. Подходит для установки в жилых, коммерческих и промышленных зданиях.

Технические характеристики

• Тип: 3-ходовой разделительный (распределительный) - поток разделяется между двумя выходными линиями
• Присоединение: фланцевое, соответствует DIN EN 1092-1
• Условное давление: PN16 - выдерживает рабочее давление до 16 бар
• Условный проход: DN20 - внутренний диаметр трубопровода 20 мм
• Пропускная способность: 5,0 м³/ч - максимальный расход воды при полностью открытом клапане
• Рабочая температура: от -20 C до +130 C - подходит для холодной и горячей воды, пара и других теплоносителей
• Конструкция: седельный тип - герметичное закрывание за счёт плотного прилегания затвора к седлу

Совместимость и монтаж

Фланцевое присоединение требует установки с помощью болтов и прокладок. Убедитесь, что фланцы на трубах совпадают по стандарту и размеру (DN20, PN16). Клапан можно монтировать в любом положении, но рекомендуется вертикальная ось с входом сверху для предотвращения задержки воздуха. Для работы с сервоприводом необходима совместимая система управления - сам клапан не имеет встроенного привода.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для оборудования систем отопления. Материалы корпуса рассчитаны на длительную эксплуатацию в средах с высокой температурой и давлением. Нет данных о сертификации по ISO 9001 или CE - проверьте документацию производителя перед применением в обязательных проектах.

Преимущества

• Высокая точность регулирования благодаря седельному механизму - минимизация утечек даже при частичном открывании
• Широкий диапазон температур позволяет использовать клапан в системах с низкотемпературным отоплением и паровыми контурами
• Фланцевый тип соединения обеспечивает прочность и долговечность при высоких нагрузках
• Стандартный размер DN20 легко интегрируется в существующие системы без доработки трубопроводов

Ограничения применения

• Не предназначен для агрессивных сред - кислот, щелочей, масел, суспензий; только для чистой воды и аналогичных теплоносителей
• Максимальное давление 16 бар - нельзя использовать в сетях с давлением выше этого значения
• Не имеет встроенного привода - требует внешнего исполнительного устройства (сервопривода) для автоматического управления
• Запрещено использование при замерзании жидкости внутри - при температуре ниже -20 C возможна деформация деталей

Примеры использования

• Распределение горячей воды между радиаторами и тёплым полом в одном контуре
• Поддержание заданной температуры на выходе теплообменника путём перенаправления части потока в обводной канал
• Автоматическое переключение режима нагрева в системах с баком косвенного нагрева
• Обеспечение равномерного прогрева в многоэтажных зданиях через гидравлический коллектор

Практические советы

• Перед монтажом промойте трубопровод - частицы грязи могут повредить седло клапана
• Устанавливайте фильтр перед клапаном, особенно в старых системах
• При использовании с сервоприводом выбирайте модель с подходящим моментом и ходом - уточните данные у производителя привода
• Проверяйте направление потока: стрелка на корпусе указывает правильное движение теплоносителя
• При длительном простое системы слейте воду зимой, чтобы избежать замерзания внутри клапана
