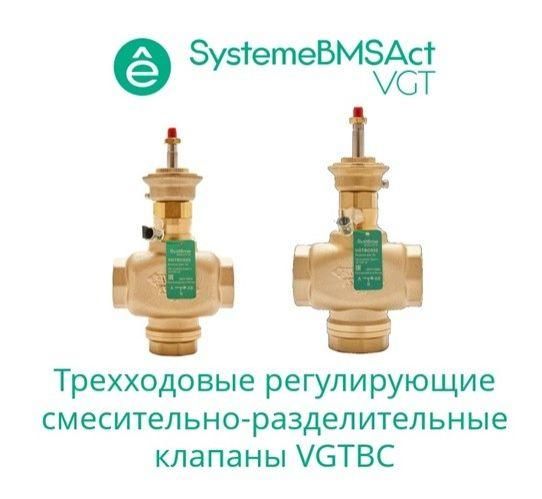

Клапан регулирующий 3-ход смес-разд резьб PN16 DN50 40куб.м/ч -10…+95град.C SE VGTBC050 APC

Клапан регулирующий 3-ход смес-разд резьб PN16 DN50 40 м³/ч -10…+95C от Systeme Electric - устройство для точного управления потоками теплоносителя в системах отопления и ГВС, где требуется смешивание или разделение жидкостей с температурой до +95 C. Артикул vgtbc050 обеспечивает надёжную работу в условиях постоянной циклической нагрузки.

Назначение и область применения

Этот трёхходовой клапан предназначен для двух задач: смешивания двух потоков теплоносителя (например, горячего и остывшего) в одном выходном канале, либо разделения одного входящего потока на два выходных. Применяется в системах отопления, теплых полах, котельных и ГВС, где важна стабильная температура на выходе. Подходит для установки в замкнутых контурах с принудительной циркуляцией.

Технические характеристики

• Тип: седельный 3-ходовой, смесительно-разделительный
• Присоединение: резьбовое (G 2")
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN50
• Пропускная способность: 40 м³/ч при перепаде давления 1 бар
• Рабочая температура теплоносителя: от –10 C до +95 C
• Материал корпуса: латунь (по умолчанию, типичный для этой серии)
• Исполнение: нормально закрытый (NC) - при отключении питания клапан закрывается

Совместимость и монтаж

Клапан регулирующий 3-ход смес-разд резьб PN16 DN50 40 м³/ч -10…+95C имеет резьбовые соединения G 2" - совместим с трубами из стали, меди, PEX и других материалов с соответствующими фитингами. Монтировать необходимо так, чтобы направление потока соответствовало стрелке на корпусе. Для работы требует внешний контроллер (электропривод не встроен - клапан механический, управляемый сервоприводом отдельно). Установка допускается в любом положении, но предпочтителен горизонтальный монтаж с вертикальным штоком для снижения риска застревания.

Безопасность и стандарты

Произведён в соответствии с европейскими требованиями к материалам контакта с питьевой водой (EN 1287, EN 12502). Класс давления PN16 гарантирует безопасную эксплуатацию в системах с рабочим давлением до 16 бар при температуре до +95 C. Соответствует директиве CE.

Преимущества

• Высокая герметичность благодаря седельному исполнению - минимальный уровень внутренней утечки даже после длительной эксплуатации
• Стабильная работа при частых изменениях расхода и температуры
• Латунный корпус устойчив к коррозии в системах с мягкой водой
• Поддерживает широкий диапазон температур - включает возможность работы при минусовых значениях, что важно для зимних запусков

Ограничения применения

• Не предназначена для агрессивных сред: кислот, щелочей, масел, топлива
• Запрещено применение при температурах выше +95 C - риск деформации уплотнений
• Не работает автономно: требует подключения внешнего сервопривода и системы автоматизации
• Не рекомендован для систем с высоким содержанием твёрдых частиц - возможен износ седла
• Резьбовое присоединение ограничивает использование в крупных сетях с высоким гидравлическим сопротивлением - лучше подходят фланцевые аналоги

Примеры использования

• Смесительный узел в системе тёплого пола: сочетание горячей воды из котла и остывшей из контура для поддержания 35–45 C
• Переключение между основным и резервным источником тепла в котельной
• Регулировка температуры в зонах с разными потребностями (например, офис vs. склад)
• ГВС с баком косвенного нагрева - контроль температуры перед циркуляционным насосом

Практические советы

• Перед монтажом проверьте соответствие диаметра резьбы - DN50 = G 2", но не все производители точно соблюдают стандарт
• Обязательно установите фильтр перед клапаном, особенно если система старая или ремонтировалась
• При использовании с сервоприводом выбирайте модель с напряжением 24 В переменного тока - наиболее распространённый вариант в системах отопления
• Не затягивайте резьбу слишком сильно - латунь легко повредить, используйте герметик только на резьбе, не на уплотнительной поверхности
• Артикул vgtbc050 - один из самых популярных в линейке SE (Systeme); при замене сверьте пропускную способность и температурный режим - другие модели могут иметь меньший расход
