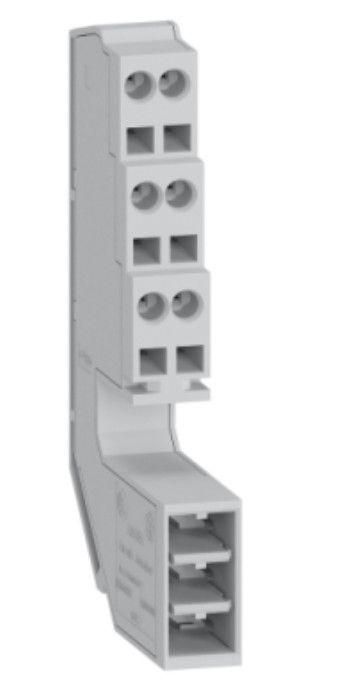

Клемма вспомогательная SYSTEMEPACT ACB1, 6 А, выкатной Systeme Electric SPA-AT16D3P

Клемма 3-проводная выкатная ACB1 SE с вспомогательным контактом 6А 1переключающим - это компонент для подключения вторичных цепей к выкатным выключателям системы SystemePact ACB1. Артикул spa-at16d3p обеспечивает надежную передачу сигналов управления и контроля, сохраняя целостность цепи при обслуживании и замене оборудования.

Назначение и область применения

Клемма используется исключительно для подключения вторичных цепей - сигнализации, управления, защиты - к выкатным выключателям серии SystemePact ACB1. Она позволяет получать информацию о положении выключателя (включен/выключен) или передавать команды управления без нарушения основной силовой цепи. Применяется в распределительных устройствах высокой напряжения, где требуется частый доступ к оборудованию - например, на промышленных объектах, в энергообъектах, на транспорте.

Технические характеристики

• Номинальный ток: 6 А (AC-15) - рассчитана на управление слаботочными цепями, включая реле, катушки, индикаторы;
• Тип подключения: втычное - клемма вставляется в специальный разъем на выкатном выключателе, не требует проводов или инструментов при установке;
• Количество переключающих контактов: 1 - один нормально открытый или закрытый контакт для коммутации сигнала;
• Способ монтажа: монтаж сверху - клемма фиксируется на верхней части выкатного механизма, совмещается автоматически при введении выключателя в рабочую позицию;
• Совместимость с выключателем: да - работает только с аппаратами серии SystemePact ACB1;
• Количество контактов: 0 - не имеет внешних клеммных зажимов, все соединения осуществляются через втычной интерфейс.

Совместимость и монтаж

Клемма 3-проводная выкатная ACB1 SE с вспомогательным контактом 6А 1переключающим устанавливается **только** на выкатные выключатели SystemePact ACB1. Монтаж происходит автоматически: при вдвигании выключателя в корпус шасси, клемма вводится в соответствующий разъем, обеспечивая механическую и электрическую связь. Никаких болтов, винтов или пайки не требуется. Удаление также выполняется просто - выдвижением выключателя из позиции. Клемма не предназначена для самостоятельного монтажа на стену или щит - она является частью модульной системы выкатного аппарата.

Безопасность и стандарты

Произведена в соответствии с требованиями безопасности систем SystemePact ACB. Соответствует международным стандартам на коммутационные устройства для вторичных цепей. Обеспечивает гальваническую развязку между силовыми и управляющими цепями. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Автоматическое подключение - снижает риск ошибок при монтаже и обслуживании;
• Высокая надежность контакта - минимизирует потери сигнала даже при многократных циклах выдвижения;
• Защита от случайного отсоединения - фиксация обеспечивается конструкцией выкатного механизма;
• Удобство диагностики - наличие вспомогательного контакта позволяет легко определить состояние выключателя без вскрытия корпуса.

Ограничения применения

• Не применяется вне системы SystemePact ACB1 - несовместима с другими сериями выключателей;
• Рабочий ток ограничен 6 А - нельзя использовать для питания нагрузок выше этого значения;
• Не предназначена для работы в условиях повышенной вибрации за пределами стандартного исполнения выкатного аппарата;
• Не допускается ручное подключение проводов - клемма не имеет клеммных зажимов для внешнего подключения.

Примеры использования

• Подключение индикационной лампы состояния “включен” на панель управления;
• Передача сигнала “замыкание контактов” в PLC для автоматизации процесса;
• Запуск блокировки при открывании двери шкафа - сигнал от клеммы активирует защиту;
• Обратная связь с системой мониторинга о положении выключателя после операции отключения.

Практические советы

• Проверьте соответствие артикула spa-at16d3p модели выкатного выключателя до заказа - клемма не универсальна;
• При замене выключателя всегда проверяйте, что новая клемма правильно вошла в разъем - слышимый щелчок говорит об успешной фиксации;
• Не используйте клемму как точку подключения внешних проводов - она не предназначена для этого и может повредиться;
• При длительных перебоях в работе сигнала - осмотрите контактную группу внутри разъема выключателя; возможна окисление или загрязнение.
