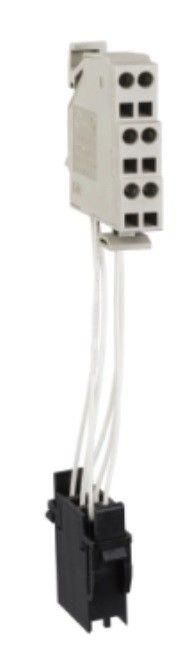

Клемма вспомогательная SYSTEMEPACT ACB2 6 А, выкатная Systeme Electric SPA-AT40D6P

Клемма 6-проводная выкатная ACB2 SE, вспомогательный контакт 6А для силового выключателя - это компонент для подключения вторичных цепей к выкатным выключателям Series SystemePact ACB. Артикул spa-at40d6p позволяет точно заменить оригинальную деталь при обслуживании или модернизации оборудования.

Назначение и область применения

Эта клемма предназначена для подключения сигналов управления, контрольной аппаратуры и вспомогательных устройств к выкатному силовому выключателю системы SystemePact ACB. Она передает информацию о положении контактора (включен/выключен), состоянии защиты или других состояниях в систему автоматизации. Применяется в распределительных устройствах на объектах энергообеспечения, промышленных линиях, насосных станциях и других местах, где используются выкатные выключатели ACB2.

Технические характеристики

• Номинальный ток: 6 А переменного тока (AC-15, 230 В) - допустимый ток для коммутирования управляющих цепей;
• Количество сигнальных контактов: 2 - два независимых контакта для передачи двух различных сигналов (например, “замкнут” и “разомкнут”);
• Тип подключения: втычное - клемма вставляется в специальный разъем на корпусе выключателя, исключая необходимость проводки;
• Способ монтажа: монтаж сверху - установка выполняется поверх основного аппарата, без демонтажа;
• Совместимость: только с выкатными выключателями линейки SystemePact ACB2;
• Число проводов: 6 - шесть точек подключения для внешних проводов, обеспечивающие гибкую маршрутизацию сигналов.

Совместимость и монтаж

Клемма совместима **только** с выкатными выключателями SystemePact ACB2. Установка происходит путём ввода её в предназначенное гнездо на верхней части выключателя. Монтаж сверху позволяет выполнять подключение без отключения питания самого силового контура - достаточно открыть доступ к вспомогательному блоку. Подключаемые провода фиксируются винтовыми зажимами внутри клеммы. Для правильной работы необходимо соблюдать ориентацию вставки: клемма имеет механический ключ, препятствующий неверной установке.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-1 и IEC 60947-5-1 для вспомогательных устройств. Номинальный ток 6 А соответствует классу нагрузки AC-15, что гарантирует долговременную работу при переключении слаботочных цепей постоянного и переменного тока. Клемма изолирована и защищена от случайного прикосновения к токоведущим частям при установленном положении.

Преимущества

• Удобство быстрой замены - клемма легко вынимается и вставляется без инструментов;
• Высокая надёжность соединений благодаря жёсткой втычной конструкции, снижающей риск окисления и ослабления контактов;
• Закрытая конструкция минимизирует влияние окружающей среды на контакты;
• Поддерживает одновременное использование двух независимых сигналов - например, состояние закрытия и аварии;
• Не требует доработки шасси или изменения схемы - полностью взаимозаменяема с заводской комплектацией.

Ограничения применения

• Не для прямой коммутации силовых цепей - максимальный ток 6 А ограничен только для вспомогательных цепей;
• Работает только с выключателями SystemePact ACB2; несовместима с другими сериями даже от того же бренда;
• Не рассчитана на высокую вибрацию вне рамок нормального рабочего режима выключателя;
• Не следует использовать в условиях повышенной запылённости без дополнительной защиты - IP-класс не указан, значит, герметизация не предусмотрена.

Примеры использования

• Передача сигнала “выключатель в положении ‘рабочее’” в PLC контроллер;
• Индикация состояния через световой индикатор на щите управления;
• Подключение реле времени или блокировки при работе с несколькими выключателями;
• Функция “блокировка открывания при наличии напряжения” - сигнал с клеммы активирует интерлок.

Практические советы

• Перед установкой проверьте, чтобы выключатель был в отключенном состоянии - хотя монтаж сверху не требует отключения главного тока, лучше работать в безопасных условиях;
• Используйте провода сечением до 1,5 мм2 - более толстые могут не войти в зажимы;
• Обязательно используйте клемму только в паре с оригинальным выключателем ACB2 - аналоги сторонних производителей не гарантированы;
• При замене сохраняйте порядок подключения проводов - каждый контакт имеет свою функцию, определённую конструкцией выключателя;
• Если клемма часто вынимается - регулярно осматривайте контакты на предмет нагара или деформации.
