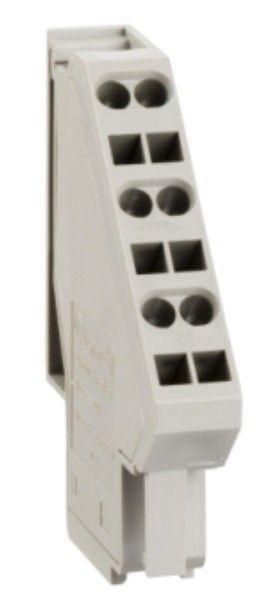

Клемма вспомогательная SYSTEMEPACT ACB2 6А, 1 переключающий контакт Systeme Electric SPA-AT1640F3P

Клемма 3-проводная стационарная ACB2 SE, вспомогательный контакт 6А 1переключающий для силового выключателя - компонент для подключения вторичных цепей управления и сигнализации к автоматическим выключателям серии SystemePact ACB2. Артикул spa-at1640f3p обеспечивает надёжное втычное соединение с силовым аппаратом, не требует дополнительной проводки между устройствами.

Назначение и область применения

Эта клемма используется исключительно для подключения вспомогательных цепей - сигналов состояния, удалённого управления или блокировок - к стационарным автоматическим выключателям системы SystemePact ACB2. Она передаёт информацию о положении главного контакта (включен/выключен) на внешние устройства: контроллеры, реле, индикаторы, пульты управления. Применяется в системах автоматизации промышленного оборудования, где требуется контроль работы силовой цепи без прямого доступа к основному току.

Технические характеристики

• Номинальный ток: 6 А переменного тока (AC-15, 230 В) - допустимая нагрузка для управляющих цепей;
• Тип контакта: один переключающий (SPDT) - замыкает и размыкает цепь одновременно;
• Подключение: втычное - фиксируется прямо на выходе выключателя без болтовых соединений;
• Количество проводов: три - два для питания сигнала, один для общего контура;
• Способ монтажа: установка сверху - совпадает с конструкцией корпуса выключателя ACB2;
• Количество контактов: 0 - не имеет собственных зажимов, работает только через втычную колодку;
• Исполнение: стационарное - предназначена только для выключателей, установленных в раму, не для выдвижных моделей.

Совместимость и монтаж

Клемма ACB2 SE совместима **только** с автоматическими выключателями серии SystemePact ACB2 в стационарном исполнении. Не подходит для других серий, даже от того же бренда. Монтаж выполняется путём плотного введения клеммы в специальный разъём на верхней части аппарата - никаких инструментов не требуется. После установки она механически защёлкивается и остаётся жёстко связанной с механизмом выключателя. Отсоединить её можно только при полностью отключённом питании и снятой крышке аппарата.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-1 и IEC 60947-3 для коммутационных устройств вторичных цепей. Номинальное напряжение до 250 В соответствует классу безопасности для слаботочных систем. Не предназначен для работы в цепях постоянного тока или с высокими импульсными нагрузками.

Преимущества

• Устраняет необходимость вручную протягивать провода от выключателя к панели управления - снижает риск ошибок при сборке;
• Гарантированная механическая и электрическая согласованность с выключателем - исключает проблемы с контактным давлением или износом;
• Не требует дополнительных кабельных каналов или кабельных муфт - экономит место внутри щита;
• Работает в режиме реального времени - сигнал всегда точно соответствует положению главных контактов.

Ограничения применения

• Не применяется с выдвижными или модульными вариантами выключателей ACB2 - только со стационарными;
• Не рассчитана на управление мощностью выше 6 А - нельзя использовать для запуска двигателей или реле большой мощности;
• Не поддерживает более одного переключающего контакта - если нужен двойной контакт, требуется другая модель;
• Не предназначена для внешнего подключения проводов - все соединения происходят внутри аппарата, пользователь не может изменить схему подключения самостоятельно.

Примеры использования

• Подключение индикатора “Выключатель включен” на панели оператора;
• Передача сигнала “Автомат отключен” в PLC для логического управления технологической линией;
• Блокировка запуска другого оборудования при открытом состоянии выключателя;
• Формирование аварийного сигнала при срабатывании защиты в системе конвейера.

Практические советы

• Перед установкой проверьте, что выключатель находится в отключенном состоянии и отключен от сети - даже малый ток может повредить чувствительные входы контроллера;
• Убедитесь, что используете именно стационарный тип выключателя - втычные клеммы не подходят к выдвижным модификациям;
• Не пытайтесь адаптировать эту клемму под другие модели - даже аналогичные по виду аппараты имеют отличающуюся геометрию разъёма;
• Замените клемму только оригинальной деталью - сторонние аналоги часто нарушают точность синхронизации с механизмом выключателя;
• При обслуживании щита помните: эта клемма не является точкой подключения проводов - все внешние провода должны идти уже от контроллера или реле, а не от самой клеммы.
