Клемма вспомогательная SYSTEMEPACT ACB1 6А, выкатной Systeme Electric SPA-AT16D6P

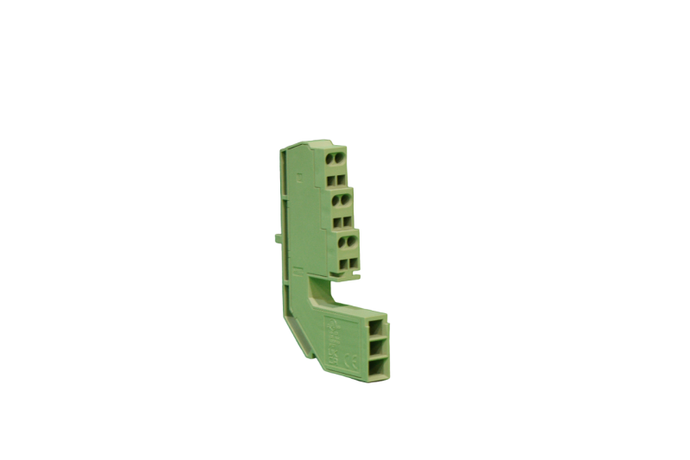

Клемма 6-проводная выкатная ACB1 SE с вспомогательным контактом 6А 2-переключающим - это компонент для надежного подключения вторичных цепей к выкатным выключателям серии SystemePact ACB. Артикул spa-at16d6p обеспечивает точную совместимость с оборудованием бренда Systeme Electric, позволяя легко интегрировать сигналы управления и контроля.

Назначение и область применения

Клемма предназначена для подключения вторичных цепей - таких как сигнализация, управление, блокировки и датчики - к выкатным выключателям системы SystemePact ACB. Она используется там, где требуется передача информации о состоянии аппарата (например, положение «включен/выключен») без изменения основной силовой цепи. Применяется в распределительных устройствах на объектах энергетики, промышленности и ЖКХ, особенно там, где важна модульность и быстрый доступ к контактам.

Технические характеристики

• Номинальный ток: 6 А (AC-15) - допустимая нагрузка для слаботочных цепей управления;
• Количество переключающих контактов: 2 - два независимых контакта типа «переключающий» (SPDT), каждый из которых замыкает одну цепь и размыкает другую одновременно;
• Тип подключения: втычное - позволяет быстро установить и демонтировать клемму без инструментов;
• Количество проводов: 6 - шесть входов для подключения внешних проводов (по три на каждую группу контактов);
• Способ монтажа: монтаж сверху - фиксируется на верхней части выкатного механизма выключателя;
• Совместимость с выключателем: да - специально разработана для аппаратов серии SystemePact ACB.

Совместимость и монтаж

Клемма ACB1 SE с артикулом spa-at16d6p устанавливается исключительно на выкатные выключатели SystemePact ACB. Монтаж выполняется сверху - клемма плотно защелкивается на специальные направляющие корпуса выключателя. Подключение проводов осуществляется через зажимы с винтовым креплением. Для правильной работы необходимо использовать только оригинальные выкатные блоки этой серии. Клемма несовместима с другими типами выключателей или системами, даже если они имеют аналогичный внешний вид.

Преимущества

• Выкатная конструкция - позволяет обслуживать клемму без отключения питания самого выключателя, достаточно просто выдвинуть блок;
• Удобство диагностики - наличие двух переключающих контактов позволяет контролировать как состояние «замкнуто», так и «разомкнуто»;
• Защита от случайного отсоединения - механическая фиксация предотвращает выпадение при вибрациях;
• Чёткая маркировка контактов - снижает риск ошибок при подключении вторичных цепей.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 6 А ограничен только для слаботочных сигналов;
• Работает только с выкатными выключателями SystemePact ACB - не подходит для других серий или брендов;
• Не рассчитана на работу во взрывоопасных средах - отсутствует соответствующая защита;
• Не рекомендуется применять вне температурного диапазона, указанного производителем (не указано в данных - проверьте документацию на конкретный экземпляр).

Примеры использования

• Подключение сигнала «выключатель в положении «включено»» к пульту управления;
• Передача состояния «блокировка от включения» в систему автоматизации;
• Обеспечение обратной связи для интерфейса HMI или PLC через два независимых контакта;
• Функция «заблокировано» при техобслуживании - один контакт сигнализирует о наличии ключевой блокировки.

Практические советы

• Перед установкой убедитесь, что выкатной механизм полностью заперт в рабочем положении - клемма не будет правильно защелкиваться при частично выдвинутом блоке;
• Затягивайте винты зажимов до упора, но без усилия - переусилие повредит пластиковую часть;
• Используйте провода сечением до 1,5 мм2 - более толстые могут не войти в зажим;
• При замене клеммы всегда используйте оригинал spa-at16d6p - аналоги могут иметь отличную геометрию или материал контактов;
• Проверяйте целостность контактов после нескольких циклов выдвижения - окисление возможно при высокой влажности окружающей среды.
