Клеммная колодка соединительная 3х7,5мм. | B253 DKC ДКС

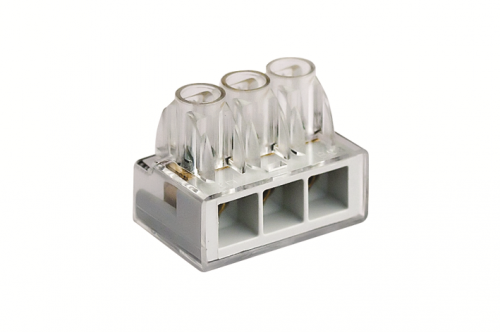

Клеммная колодка соединительная 3х7,5мм от DKC (ДКС), артикул b253 — однополюсное устройство для надёжного соединения силовых проводников сечением 10–25 мм² с использованием пружинного зажима. Подходит для монтажа на кабель в распределительных щитах, на станках и других устройствах с высокими требованиями к токовой нагрузке.

Назначение и область применения

Клеммная колодка соединительная 3х7,5мм используется для создания разъёмных соединений между многожильными и одножильными медными проводниками. Номинальный ток до 100 А и рабочее напряжение до 500 В позволяют применять её в силовых цепях промышленного оборудования: частотных преобразователях, пускателях, тепловых реле, системах автоматизации. Устройство особенно эффективно там, где требуется быстрое подключение/отключение без инструментов — например, при обслуживании или замене модулей.

Технические характеристики

• Количество контактов: 3
• Тип присоединения: пружинный зажим (не требует винтового затягивания)
• Количество клемм на полюс: 3
• Номинальный ток: 100 А
• Номинальное напряжение: 500 В
• Сечение провода: 10–25 мм²
• Рабочая температура: от -5 °C до +85 °C
• Материал корпуса: поликарбонат (PC) — устойчив к ударным нагрузкам и перегреву
• Габариты: 41×30 мм
• Позиция подключения: боковая
• Цвет: серый

Совместимость и монтаж

Клеммная колодка соединительная 3х7,5мм монтируется исключительно **на кабель** — то есть закрепляется непосредственно на жиле, а не на DIN-рейку. Для установки на рейку необходимо использовать дополнительный суппорт 159SM. Отдельно стоит отметить: хотя в описании производителя упоминаются винты, сама модель использует **пружинный зажим**, что делает монтаж проще и безопаснее — не нужен отвёртка, риск перетянуть или повредить контакт минимален. Провод вставляется в гнездо до характерного щелчка; для освобождения достаточно нажать на рычаг зажима.

Безопасность и стандарты

Корпус выполнен из самозатухающего поликарбоната, соответствующего нормам UL94 V-0. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям. Напряжение 500 В позволяет использовать изделие в сетях переменного тока до AC 440 В согласно IEC 60947-7-1. Сертификация по ГОСТ Р МЭК 60947-7-1 подтверждает соответствие требованиям промышленного электрооборудования.

Преимущества

• Пружинный зажим — быстрая и надёжная фиксация без риска срыва резьбы
• Увеличенная площадь контакта благодаря трёхточечному зажиму — снижает нагрев при 100 А
• Стандартный шаг 7,5 мм — совместим с другими элементами серии Quadro
• Поликарбонатовый корпус — устойчив к химическим воздействиям и механическим повреждениям
• Закрытая конструкция — предотвращает попадание пыли и влаги внутрь

Ограничения применения

• Не предназначен для монтажа на DIN-рейку без адаптера 159SM
• Поддерживает только медные проводники — несовместим с алюминием
• Максимальное сечение — 25 мм²; использование проводов большего диаметра невозможно
• Не рассчитана на постоянную вибрацию или динамические нагрузки — рекомендуется фиксация на жесткой основе
• Работает только в сухих помещениях или в условиях с контролируемой влажностью — IP-класс защиты не указан, значит, нет официальной степени защиты от воды и пыли

Примеры использования

• Соединение выходных кабелей частотного преобразователя с двигателем
• Разводка питания на пульте управления станком
• Объединение нескольких кабелей в распределительном щите с высокой плотностью компоновки
• Подключение терморегуляторов и реле в системах HVAC

Практические советы

• Перед вставкой провода удалите изоляцию точно на 10–12 мм — меньше не будет хорошего контакта, больше может вызвать замыкание
• Используйте только цельные провода без обрывов жил — пружинный зажим плохо работает с раздробленными многожильными проводами
• Если планируете монтаж на стену или раму — обязательно используйте крепёжную петлю, указанную в описании производителя
• Проверьте совместимость с другими элементами серии Quadro — все компоненты имеют одинаковый шаг 7,5 мм, что упрощает сборку
• Не применяйте в средах с повышенной коррозией — материал корпуса не имеет специального покрытия против агрессивных паров
