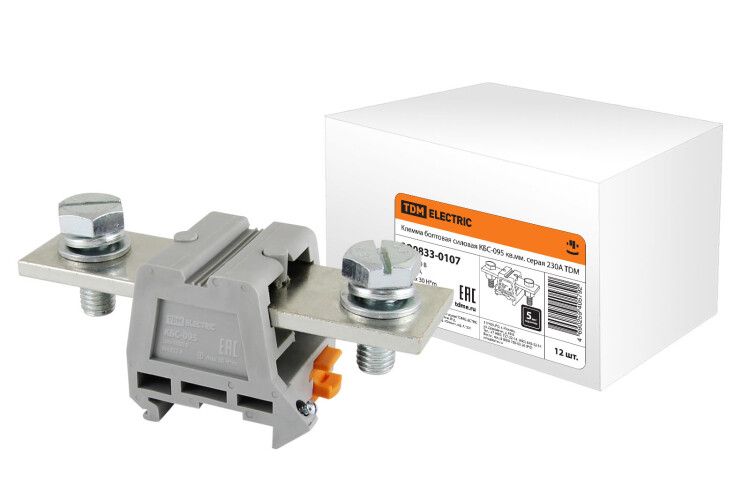

Клемма болтовая силовая КБС-095 230А 95 мм² TDM SQ0833-0107

Клемма болтовая силовая КБС-095 кв.мм. серая 230А от TDM ELECTRIC предназначена для надёжного соединения проводов большого сечения в электрощитах и распределительных устройствах. Её прочная конструкция и медная контактная группа обеспечивают стабильную передачу тока до 230 А, что делает её подходящим решением для промышленной автоматизации и энергораспределения.

Назначение и область применения

Клемма болтовая силовая КБС-095 кв.мм. серая 230А используется как вводная и распределительная клемма в электрощитах, шкафах управления и других сборках. Подходит для подключения мощных нагрузок: приводов, нагревательных элементов, преобразователей частоты, автоматических выключателей и другого оборудования с высоким потреблением тока.

Технические характеристики

• Сечение провода: 0–95 кв.мм
• Номинальный ток: 230 А
• Материал контакта: электротехническая медь
• Материал корпуса: полиамид PA 6.6 (высокопрочный термостойкий пластик)
• Цвет: серый
• Тип крепления: болтовое соединение

Совместимость и монтаж

Клемма болтовая силовая КБС-095 кв.мм. серая 230А монтируется на DIN-рейку стандартной ширины 35 мм. Для установки требуется только фиксация защёлкой и затяжка болта. Диаметр болта соответствует типичным требованиям для клемм такого класса - используйте отвертку с плоским жалом или торцевой ключ нужного размера. Обязательно проверьте плотность зажима после монтажа - перегрузка или слабый контакт могут вызвать перегрев.

Безопасность и стандарты

Изготовлена из материалов, соответствующих требованиям к электроизоляции и теплостойкости. Полиамид PA 6.6 обеспечивает устойчивость к температуре до +120 C и механическим воздействиям. Прямых указаний на соответствие ГОСТ или IEC в данных нет - рекомендуется сверить с проектными нормами при использовании в ответственных системах.

Преимущества

• Высокая проводимость благодаря медной контактной группе - снижаются потери энергии и риск перегрева
• Ударопрочный корпус из PA 6.6 выдерживает вибрацию и химические воздействия в промышленной среде
• Стандартный форм-фактор совместим с большинством DIN-реек и комплектующими
• Чёткая маркировка сечений позволяет легко выбрать правильную клемму при замене

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или повышенной запылённости - отсутствует защита IP
• Не рассчитана на многократное подключение/отключение - оптимальна для стационарных соединений
• Работает только с одножильными и многожильными проводами до 95 кв.мм; не подходит для тонких проводов менее 1,5 кв.мм
• Требует регулярной проверки затяжки болта при длительной эксплуатации под переменной нагрузкой

Примеры использования

• Вводной разъём в распределительном щите цеха
• Подключение питания к частотному преобразователю
• Распределение тока между несколькими двигателями в одной линии
• Сборка силовой части панели управления насосной станцией

Практические советы

• Перед монтажом зачистите провод до металлического блеска - оксиды снижают качество контакта
• Затягивайте болт равномерно, без перекоса - иначе повредится контактная поверхность
• При работе с многожильными проводами используйте наконечники - они предотвращают деформацию жил
• Обратите внимание на упаковку: клеммы КБС-095 поставляются группами по 2, 3 или 4 штуки - выбирайте нужный вариант в зависимости от количества точек подключения
• При замене старой клеммы сверьте сечение и токовые параметры - КБС-095 кв.мм. серая 230А от TDM ELECTRIC подходит как аналог для многих моделей с аналогичными характеристиками
