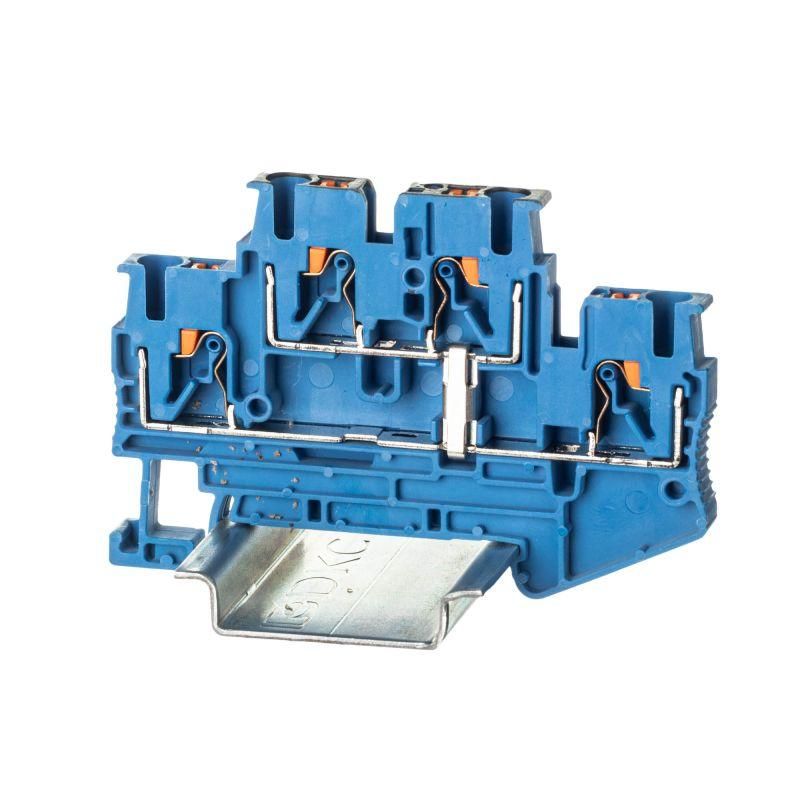

Клемма двухуровневая , зажим push-in, 4 точки подключения с перемычкой между уровнями, 2.5 кв.мм, синяя - VPRTT-2.5-PV-BU ДКС

Клемма двухуровневая зажим push-in 4 точки подключения с перемычкой между уровнями 2.5 кв.мм синяя от DKC (ДКС) - надёжное решение для быстрого и безопасного соединения проводов на DIN-рейке. Артикул vprtt-2.5-pv-bu подходит для слаботочных и силовых цепей с током до 24 А, особенно там, где важна компактность и исключение ошибок при монтаже.

Назначение и область применения

Эта клемма используется для создания электрических соединений между проводниками в распределительных щитах, автоматике, промышленном оборудовании и системах управления. Подходит для подключения одножильных и многожильных проводов сечением от 0,14 до 2,5 мм2. Благодаря двум уровням с внутренней перемычкой, позволяет передавать сигнал или питание между двумя группами контактов без внешних перемычек. Часто применяется в панелях станков, конвейеров, освещения, HVAC и других устройствах, требующих плотной укладки клемм.

Технические характеристики

• Тип зажима: пружинный push-in - провод вставляется без инструментов
• Количество контактов: 4 (по 2 на каждом уровне)
• Сечение провода: 0,14 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Рабочая температура: от -40 C до +105 C
• Ширина: 5,2 мм, высота: 47,6 мм
• Цвет корпуса: синий
• Материал изоляции: термопласт PA 6.6
• Класс горючести: V0 (UL-94) - самозагасающий материал
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение подключения: сверху
• Перемычка между уровнями: встроенная, не требует установки отдельных элементов

Совместимость и монтаж

Клемма vprtt-2.5-pv-bu совместима со всеми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Для подключения достаточно вставить подготовленный провод (без зачистки слишком глубоко) до упора - механизм зажима сработает автоматически. Кнопка-толкатель предотвращает случайное выталкивание провода и снижает риск ошибок при монтаже. Перемычка между уровнями уже установлена внутри корпуса - её не нужно докупать или устанавливать дополнительно. Отсоединить провод можно только с помощью отвертки, вставленной в специальный паз - так исключается случайное отключение.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании он самостоятельно гаснет, что повышает безопасность в закрытых шкафах. Номинальное напряжение 500 В соответствует требованиям для большинства промышленных сетей переменного тока. Рабочий диапазон температур (-40…+105 C) позволяет использовать клемму в условиях перепадов температур, включая холодные склады и жаркие помещения с нагревом оборудования.

Преимущества

• Зажим push-in - монтаж без инструментов, экономия времени
• Встроенные перемычки между уровнями - меньше деталей, проще сборка
• Защита от случайного отключения - требуется инструмент для демонтажа
• Компактная ширина 5,2 мм - позволяет разместить больше клемм на одной рейке
• Стандартный синий цвет - легко отличить от других типов клемм в щите
• Материал PA 6.6 - прочный, устойчивый к механическим нагрузкам и химическим воздействиям

Ограничения применения

• Не предназначен для многожильных проводов с опрессованной наконечниками - возможен контакт с металлом, нарушающий работу зажима
• Не рекомендуется применять в средах с постоянным вибрационным воздействием без дополнительной фиксации
• Подходит только для проводов до 2,5 мм2 - более толстые провода не войдут в зажим
• Не является герметичной - не следует использовать во влажных или запылённых местах без защиты корпуса

Примеры использования

• Распределение питания от одного входного автомата на несколько выходных устройств через два уровня клеммы
• Связка сигнальных линий в ПЛК-панели: один провод на вход, второй - на выход, с сохранением целостности цепи
• Объединение нескольких датчиков с малым потреблением тока (до 24 А) в одном месте
• Формирование шины нулевого потенциала в распределительном щите

Практические советы

• При использовании многожильных проводов - обязательно зачищайте их точно до нужной длины (не более 10–12 мм), чтобы не задеть металл в зажиме
• Проверяйте надёжность соединения после монтажа: попробуйте слегка потянуть провод - он не должен выйти
• Учитывайте ширину 5,2 мм при планировании количества клемм на рейке - на 35 мм рейке поместится до 6 таких клемм в ряд
• Для обслуживания используйте только отвёртку с плоским лезвием - другие инструменты могут повредить механизм
• Не комбинируйте эту клемму с другими типами зажимов в одной цепи без учёта различий в допустимой нагрузке
