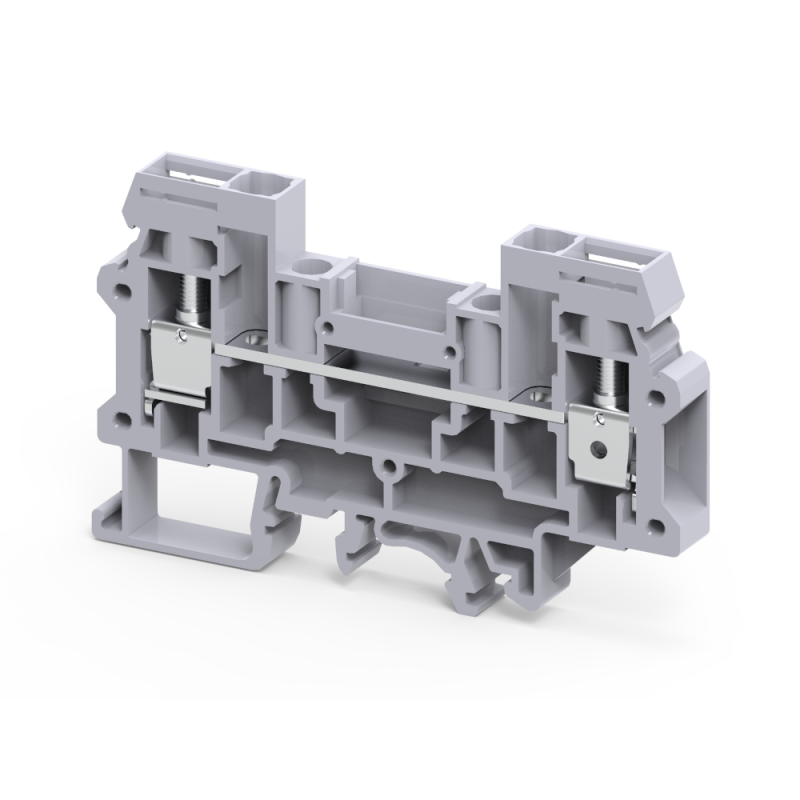

Клемма измерительная проходная винтовая OptiClip CDS/FT-6-I-41A-(0,2-6)-серый | 289800 КЭАЗ

Клемма измерительная проходная винтовая OptiClip CDS/FT-6-I-41A-(0,2-6) серая предназначена для надёжного и безопасного подключения проводов в цепях контроля и измерения, где требуется доступ к току без разрыва основной цепи. Клемма OptiClip CDS/FT-6-I-41A-(0,2-6) серая совмещает функции проходного соединения и точки измерения, что делает её удобным решением для монтажа в распределительных щитах.

Назначение и область применения

Клемма OptiClip CDS/FT-6-I-41A-(0,2-6) серая используется там, где необходимо подключить измерительные приборы — амперметры, шунты, контроллеры, терморегуляторы — без отключения нагрузки. Подходит для установки в силовые цепи до 41 А и 1000 В. Часто применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, щитах управления, энергообъектах.

Технические характеристики

• Номинальный ток: 41 А — выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 1000 В — рассчитана на работу в сетях переменного и постоянного тока до 1 кВ
• Сечение провода: 0,2–6 мм² — подходит для одножильных и многожильных медных проводов
• Способ монтажа: DIN-рейка 35 мм — устанавливается стандартными защёлками, без дополнительных креплений
• Ширина шага: 8 мм — компактный формат, позволяет плотно размещать несколько клемм рядом
• Тип разделения: слайдер — позволяет временно отключить цепь измерения, не нарушая основной токопроводящий путь
• Рабочая температура: –40…+85 °C — работает в суровых условиях, включая холодные склады и жаркие цеха
• Материал корпуса: полиамид PA — высокая механическая прочность, устойчивость к химикатам и старению
• Класс воспламеняемости: V0 — самозатухающий материал, соответствует требованиям безопасности IEC 60695
• Позиция подключения: сбоку — провода вводятся горизонтально, освобождает место сверху и снизу
• Направление кодирования: горизонтальное/вертикальное — можно использовать в любом положении на рейке
• Тип держателя: винтовой — обеспечивает надёжное зажимание провода
• Тип питания для индикации дефекта: AC/DC — совместим с любыми источниками сигнала тревоги

Совместимость и монтаж

Клемма OptiClip CDS/FT-6-I-41A-(0,2-6) серая совместима со всеми стандартными DIN-рейками 35 мм. Установка занимает секунды: просто защёлкните её в паз рейки. Для подключения используйте отвёртку — затягивайте винт до упора, но без усилия, чтобы не повредить контакт. Провод должен быть зачищен на 8–10 мм. Максимальное сечение — 6 мм²; более толстые провода не войдут. Нельзя использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Клемма OptiClip CDS/FT-6-I-41A-(0,2-6) серая изготовлена в соответствии с международными нормами IEC 60947-7-1 и имеет класс воспламеняемости V0. Корпус выполнен из самозатухающего полиамида, что исключает распространение пламени. Применение в цепях до 1000 В требует соблюдения правил работы с высоким напряжением: перед обслуживанием обязательно отключать питание.

Преимущества

• Функция слайдера позволяет отключить измерительную цепь без размыкания основного тока — снижает риск аварии при диагностике
• Удобный боковой ввод проводов экономит пространство внутри щита
• Высокая степень защиты корпуса (IP20) и устойчивость к температурным колебаниям обеспечивают долгую службу даже в агрессивной среде
• Стандартный шаг 8 мм позволяет легко комбинировать с другими элементами OptiClip — минимизирует количество типоразмеров в запасе

Ограничения применения

• Не предназначен для частых операций подключения/отключения — винтовой механизм не рассчитан на многочисленные циклы
• Запрещено применять с проводами больше 6 мм² — возможен перегрев и выход из строя контакта
• Не рекомендован для внешних установок без дополнительной защиты — IP20 не обеспечивает герметичность
• Не подходит для импульсных нагрузок выше 41 А — длительные пики тока могут вызвать нагрев и повреждение

Примеры использования

• Подключение амперметра к фазному проводу двигателя в пульте управления
• Мониторинг тока в цепи конвейера через встроенный шунт
• Тестирование работоспособности термостата в системе охлаждения
• Диагностика потребления энергии в распределительном щите без остановки производства

Практические советы

• Перед монтажом проверьте сечение провода — лучше использовать провода сечением 1,5–4 мм² для оптимального контакта
• При использовании многожильных проводов — обжимайте наконечник, чтобы избежать выпадения жил
• При групповом монтаже нескольких клемм OptiClip CDS/FT-6-I-41A-(0,2-6) серая — оставляйте минимальный зазор 5 мм между ними для теплоотвода
• Обязательно помечайте выводы измерительной цепи — слайдер может быть случайно переведён в положение “отключено”
• Для длительной эксплуатации в пыльных помещениях периодически проверяйте состояние винтов — они могут ослабнуть под воздействием вибраций
