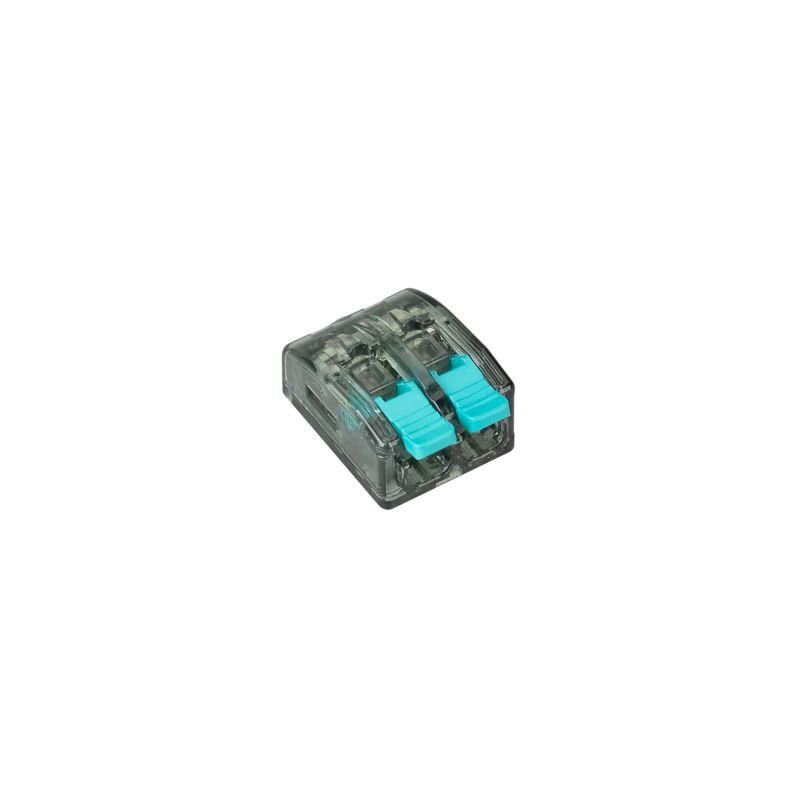

Клемма-коннектор ARL-CLT-2WS4-32A-BOX20 пластик (уп.20шт) Arlight 047399

Клемма-коннектор ARL-CLT-2WS4-32A-BOX20 - это двухконтактная клеммная колодка с рычажковым зажимом, предназначенная для быстрого и надёжного соединения медных проводов сечением 0,5–4 мм2. Упаковка из 20 штук удобна для массового монтажа. Продукт от бренда Arlight, серия ARL-CLT, рассчитана на работу в распределительных коробках, щитах и на оборудовании с током до 32 А.

Назначение и область применения

Клемма-коннector ARL-CLT-2WS4-32A-BOX20 используется для соединения жёстких и гибких медных проводов при электромонтаже. Подходит для установки в распределительных коробках, электрических щитах, на пультах управления, станках и других устройствах, где требуется надёжное, не требующее пайки соединение. Не предназначена для работы с алюминием или многожильными проводами без наконечников.

Технические характеристики

• Тип: Колодка клеммная с рычажковым механизмом
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Сечение проводника: 0,5 – 4 мм2
• Количество контактов: 2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Материал корпуса: Пластик (самозатухающий, UL94 V-2)
• Способ монтажа: На кабель - крепится прямо к проводу, без необходимости в DIN-рейке
• Упаковка: 20 штук в коробке

Совместимость и монтаж

Клемма-коннектор ARL-CLT-2WS4-32A-BOX20 устанавливается на подготовленный провод: зачищенную жилу вставляют в контактный канал и фиксируют поворотом рычага. Монтаж не требует инструментов - достаточно рук. Подходит для одножильных и многожильных медных проводов, но не для алюминиевых. Для многожильных проводов рекомендуется использовать наконечники типа НШВИ. Клемма не имеет крепления на DIN-рейку - её можно закрепить хомутом, клеем или поместить внутрь коробки.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для низковольтной аппаратуры. Материал корпуса самозатухающий (UL94 V-2), что снижает риск распространения пламени. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли - применение допускается только внутри закрытых корпусов или помещений.

Преимущества

• Рычажковый зажим позволяет быстро вставить и зафиксировать провод без отвертки
• Высокий токовый порог - 32 А - подходит для мощных нагрузок
• Пластиковый корпус устойчив к механическим воздействиям и не проводит ток
• Удобная упаковка по 20 штук - экономит время при крупном монтаже
• Не требует пайки или опрессовки - снижает трудозатраты

Ограничения применения

• Не применяется с алюминиевыми проводами
• Не предназначена для открытой установки - IP20 не защищает от влаги и пыли
• Не совместима с проводами меньше 0,5 мм2 или больше 4 мм2 - возможен перегрев или плохой контакт
• Не имеет крепления на DIN-рейку - требует дополнительного способа фиксации
• Не рекомендовано использование в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Подключение светильников в распределительной коробке
• Соединение проводов питания на станках с током до 32 А
• Объединение цепей в автоматических системах управления
• Запитка конвейеров, насосов, нагревательных элементов в закрытых щитах
• Монтаж временных схем на объектах с высокими темпами работ

Практические советы

• Перед вставкой провода обязательно зачистите его на 8–10 мм - недостаточная длина вызывает плохой контакт
• Проверьте, чтобы провод был полностью заполнен контактный канал - не используйте слишком тонкий провод в большой клемме
• После монтажа потяните за провод - он должен плотно держаться
• Фиксируйте клемму-коннектор ARL-CLT-2WS4-32A-BOX20 в коробке хомутом или термоклеем, особенно если есть риск вибраций
• При работе с несколькими клеммами в одном месте - соблюдайте интервал между ними, чтобы не перегревались соседние контакты
• Этот продукт - часть серии ARL-CLT от Arlight; другие модели этой серии имеют аналогичный принцип действия, но другое число контактов или токовые характеристики
