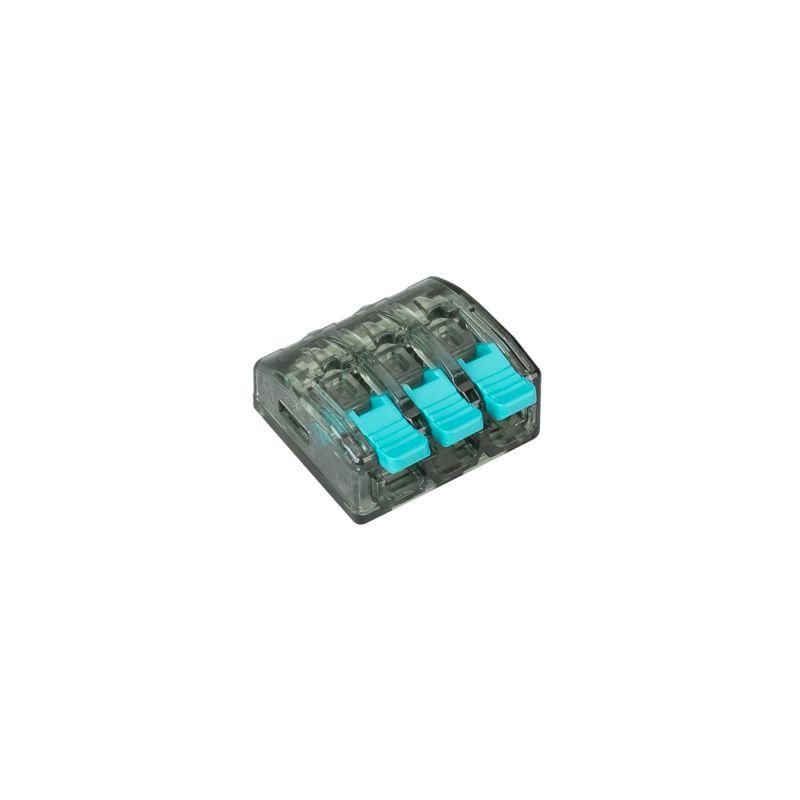

Клемма-коннектор ARL-CLT-3WS4-32A-BOX20 пластик (уп.20шт) Arlight 047400

Клемма-коннector ARL-CLT-3WS4-32A-BOX20 - компактное соединительное устройство с рычажным зажимом для надёжного соединения трёх медных проводов. Упаковка из 20 штук подойдёт для массового монтажа в распределительных коробках, щитах и на оборудовании. Бренд Arlight, артикул ARL-CLT-3WS4-32A-BOX20.

Назначение и область применения

Клемма-коннектор ARL-CLT-3WS4-32A-BOX20 предназначена для быстрого и безопасного соединения трёх медных проводов без пайки или скрутки. Подходит для внутренней электромонтажной работы: распределительные коробки, освещение, розетки, управление оборудованием. Часто используется в жилых, коммерческих и промышленных объектах там, где требуется надёжное, легко проверяемое соединение.

Технические характеристики

• Количество входов: 3
• Максимальный рабочий ток: 32 А
• Сечение провода (многожильный): 0,5–2,5 мм2
• Сечение провода (моножильный): 0,5–4 мм2
• Длина зачистки изоляции: 11 мм
• Тип зажима: рычажный механизм
• Материал корпуса: прозрачный термостойкий пластик
• Упаковка: 20 шт. в коробке

Совместимость и монтаж

Клемма-коннектор ARL-CLT-3WS4-32A-BOX20 совместима только с медными проводниками. Не применяйте с алюминием, медно-алюминиевыми или гибкими многожильными проводами без наконечников. Для установки:

1. Зачистите изоляцию каждого провода точно на 11 мм - меньше не зажмёт, больше вызовет перегрев.
2. Поднимите рычаг до упора.
3. Вставьте провод в соответствующий канал до упора.
4. Опустите рычаг до фиксации - слышен характерный щелчок.
5. Проверьте прочность соединения легким потягиванием провода.

Работает в температурном диапазоне от –25C до +85C. Не предназначен для открытого монтажа вне корпуса.

Преимущества

• Прозрачный корпус позволяет визуально контролировать качество соединения и наличие провода в контакте.
• Рычажный механизм обеспечивает равномерное давление на провод - снижает риск окисления и нагрева.
• Не требует инструментов для монтажа - удобно для быстрой замены или доработки.
• Компактные размеры экономят место в распределительных коробках.
• Упаковка по 20 шт. оптимизирует закупку для крупных проектов.

Ограничения применения

• Не допускается использование с проводами сечением менее 0,5 мм2 - контакт будет нестойким.
• Не подходит для проводов с изоляцией толще стандартной - возможна невозможность полного введения в контакт.
• Не рассчитана на постоянную вибрацию или ударные нагрузки - используйте в стационарных условиях.
• Не предназначена для внешнего монтажа или помещений с высокой влажностью без защиты корпуса.

Примеры использования

• Объединение фазы, нуля и заземления в распределительной коробке светильника.
• Соединение трёх проводов от выключателя и двух ламп в одном месте.
• Подключение датчиков движения или реле с тремя кабелями в автоматических системах.
• Монтаж в щитах управления малой мощности - например, для насосов, вентиляторов, конвейеров.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - особенно важно для моножильных проводов до 4 мм2.
• Избегайте перепутывания проводов в каналах - каждый канал имеет свою функцию, помеченные метки на корпусе помогают ориентироваться.
• Если провод слишком мягкий или гибкий - используйте наконечники типа “пальчики” для лучшей фиксации.
• После монтажа рекомендуется через несколько дней проверить затяжку - первичная деформация металла может потребовать повторного нажатия рычага.
• Храните в сухом месте - даже прозрачный пластик не защищён от конденсата при перепадах температур.
