Клемма соединительная ARL-QCT-5WS2.5-32A 32А 0.5-2.5мм2 Arlight 046186

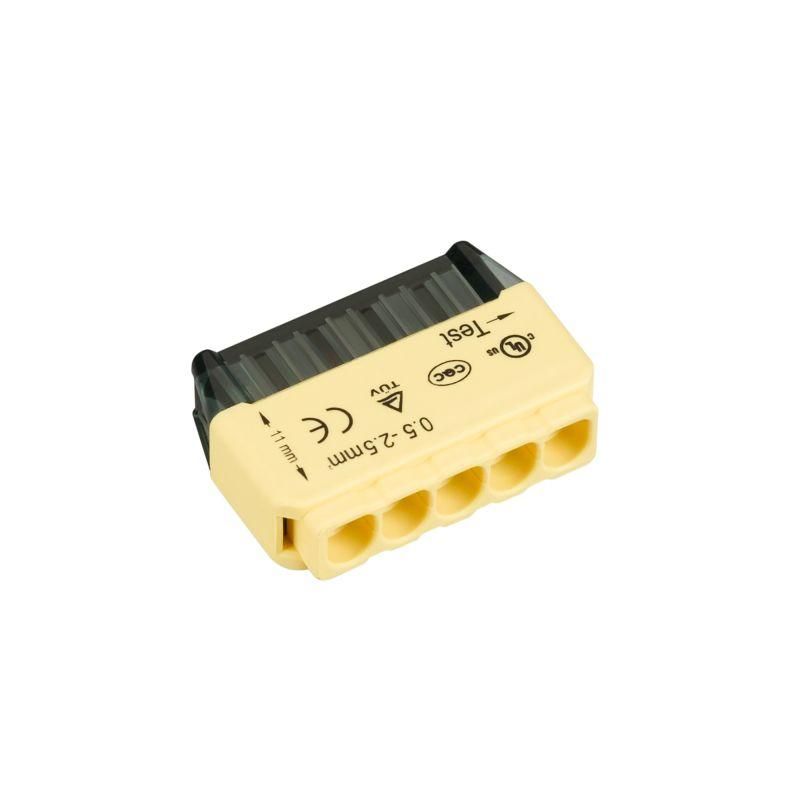

Клемма-коннектор ARL-QCT-5WS2.5-32A пластик - это компактная клеммная колодка с быстрым зажимом для соединения до пяти медных проводов. Подходит для слаботочных и силовых цепей до 300 В, используется в распределительных коробках, пультах управления и на оборудовании с ограниченным пространством. Бренд ARLIGHT, артикул 046186.

Назначение и область применения

Клемма-коннector ARL-QCT-5WS2.5-32A пластик предназначена для надёжного и быстрого соединения однопроволочных медных проводов. Применяется там, где нужна простая, не требующая инструментов коммутация: в осветительных системах, пультах управления, автоматических устройствах, шкафах управления, на станциях сборки и других местах с плотной укладкой проводов.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 300 В
• Сечение провода: 0,5–2,5 мм2 (для однопроволочных жил)
• Количество контактов: 5
• Способ монтажа: на кабель (зажимается прямо на проводе)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от пыли и влаги)
• Длина зачистки изоляции: 11 мм
• Цвет корпуса: желтый
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

ARL-QCT-5WS2.5-32A пластик совместим только с однопроволочными медными проводами. Не применяйте многожильные или алюминиевые провода - они не фиксируются надёжно и могут вызвать перегрев. Для установки зачищаете провод на 11 мм, вставляете в гнездо и закрываете зажим - никаких винтов или инструментов не требуется. Каждый контакт работает автономно, что позволяет использовать клемму как разветвитель сигнала или питания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. IP20 исключает возможность случайного прикосновения к токоведущим частям, но не обеспечивает защиту от пыли, влаги или внешних воздействий. Не используйте в условиях повышенной влажности, на улице или в пыльных средах.

Преимущества

• Быстрая установка - не нужны отвертки или пассатижи
• Компактный размер - экономит место в щитах и коробках
• Чёткая цветовая маркировка корпуса - легко отличить от других типов
• Устойчивый к нагреву пластик - выдерживает рабочую температуру до +90C
• Предварительно проверенные контакты - минимизирует риск плохого соединения

Ограничения применения

• Не подходит для многожильных проводов - возможен выход из строя зажима
• Запрещено применение в условиях влажности, запыленности, на улице - IP20 недостаточно
• Не рекомендовано для постоянной нагрузки близко к пределу 24 А - лучше работать с запасом 20%
• Не предназначен для высокочастотных сигналов или импульсных нагрузок - только для переменного/постоянного тока

Примеры использования

• Разводка света в распределительной коробке квартиры
• Подключение датчиков движения к контроллеру
• Объединение нескольких проводов от одного источника питания
• Сборка панелей управления на заводах
• Монтаж освещения в торговых точках

Практические советы

• Перед установкой всегда зачищайте провод точно на 11 мм - меньше не держится, больше может замкнуть между контактами
• Проверяйте, чтобы все жилы были полностью вставлены - зажим сработает даже при частичном входе, но соединение будет ненадёжным
• Не затягивайте провода руками - достаточно легкого нажатия; слишком сильное усилие повредит механизм
• При использовании в шкафах - располагайте клеммы так, чтобы можно было легко достать каждый контакт
• Купите сразу несколько коробок по 50 штук - расходуется быстро при массовой сборке оборудования
