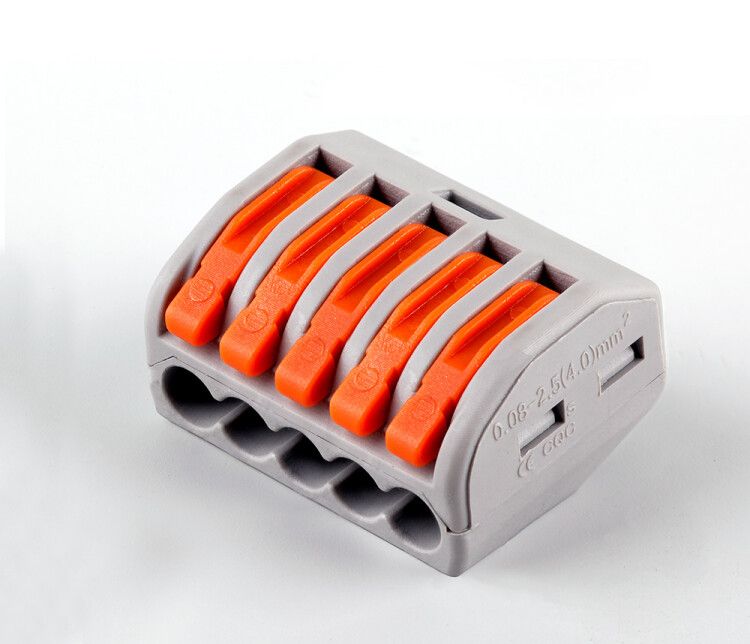

Клемма монтажная 5-проводная 32А 250В IP20 STEKKER 32422

Клемма монтажная 5-проводная (DIY упаковка 5 шт) от STEKKER - надёжное решение для быстрого и безопасного соединения до пяти проводников в одном корпусе. Артикул LD222-415 и серия FERON обеспечивают совместимость с типичными задачами домашней автоматизации и слаботочных систем. Упаковка из пяти штук удобна для мелкосерийного монтажа и запаса.

Назначение и область применения

Клемма монтажная 5-проводная (DIY упаковка 5 шт) предназначена для соединения медных проводников в распределительных коробках, щитах и устройствах управления. Подходит для подключения светильников, жалюзи, дверных приводов, малых насосов, терморегуляторов и других устройств с низкой и средней мощностью. Применяется там, где требуется быстрая замена или модификация цепей без пайки.

Технические характеристики

• Количество контактов: 5
• Номинальное напряжение: 250 В
• Рабочее напряжение: до 220 В (для постоянной эксплуатации)
• Номинальный ток: 24 А для одножильного провода, 32 А для многожильного
• Диапазон сечений проводов: 0,08–4 мм2 (подходят как одножильные, так и многожильные провода)
• Материал контактной части: латунь
• Изоляционный корпус: нейлон (UL94 V-0)
• Фиксирующие элементы: стальные пружины
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допускает работу в условиях повышенной влажности и перепадов температур
• Рабочая температура: от –20 C до +80 C
• Цвет: серый
• Тестовое отверстие: есть - позволяет проверить наличие напряжения пробником без вскрытия

Совместимость и монтаж

Клемма монтажная 5-проводная (DIY упаковка 5 шт) монтируется непосредственно на кабель. Для подключения:

• Зачистите изоляцию провода до 8 мм - маркировка на корпусе указывает нужную длину
• Поднимите оранжевый рычаг до фиксации - он откроет зажим
• Вставьте провод до упора
• Опустите рычаг - контакт закрепится пружинным механизмом

Не требует инструментов. Монтаж возможен на DIN-рейку через адаптер (не в комплекте). Габариты позволяют установить несколько клемм рядом в ограниченном пространстве.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для внутреннего использования. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям. Нейлоновый корпус устойчив к возгоранию (класс UL94 V-0). Температурный диапазон и материалы подходят для условий жилых и коммерческих помещений. Не предназначен для открытого монтажа вне корпуса или в сырых местах.

Преимущества

• Быстрое подключение без инструментов - экономит время при монтаже и обслуживании
• Поддержка одножильных и многожильных проводов - универсальность для разных типов кабелей
• Тестовое отверстие - возможность диагностики без демонтажа
• Высокая механическая прочность пружинного зажима - надёжный контакт даже при вибрациях
• Упаковка из 5 штук - удобна для ремонта, запаса и мелкосерийного производства

Ограничения применения

• Не использовать в помещениях с высокой влажностью, на улице или в бассейнах - IP20 не защищает от воды
• Не применять для проводов из алюминия - только медь
• Максимальное сечение 4 мм2 - не подходит для силовых линий выше 32 А
• Рабочая температура до +80 C - не рекомендовано для установки рядом с нагревательными элементами без теплоотвода
• Не рассчитана на частые переподключения - длительная эксплуатация снижает срок службы пружины

Примеры использования

• Подключение нескольких светодиодных светильников в одной точке
• Объединение сигналов от датчиков движения и кнопок в системе “умный дом”
• Соединение проводов от электроприводов роллет и жалюзи
• Разветвление питания для маломощных насосов в системах автополива
• Монтаж временных схем на объектах при тестировании оборудования

Практические советы

• Перед подключением всегда выключайте питание - даже при использовании тестового отверстия
• Проверяйте глубину зачистки: слишком длинная изоляция может не войти, слишком короткая - риск оголённого провода
• Не затягивайте провод с усилием - пружинный зажим сам фиксирует контакт
• Для многожильных проводов лучше использовать наконечники - они предотвращают выпадение жил
• При сборке в щитке оставляйте свободное место вокруг клеммы - она не герметична, нужен доступ для осмотра
• Артикул LD222-415 и бренд STEKKER гарантируют соответствие заявленным параметрам; аналоги без тестового отверстия менее удобны в сервисе
