Клемма монтажная STEKKER 5-проводная с рычажком 24/32А STEKKER 32398

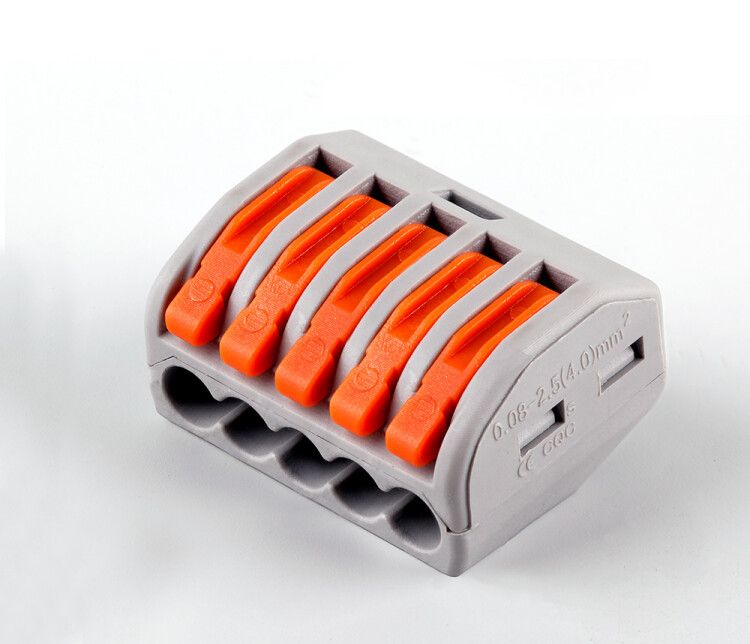

Клемма монтажная 5-проводная от STEKKER (арт. ld222-415) - компактное пружинное соединение для надёжного подключения медных проводников в бытовых и промышленных системах управления. Устройство обеспечивает безопасный контакт без инструментов, подходит для установки в распределительных коробках, щитах и корпусах оборудования.

Назначение и область применения

Клемма монтажная 5-проводная предназначена для быстрого и надёжного соединения одножильных и многожильных медных проводов. Применяется там, где требуется много точек подключения в ограниченном пространстве: управление освещением, жалюзи, дверными приводами, переговорными устройствами, насосами, громкоговорителями и другими слаботочными цепями. Подходит для внутреннего монтажа в электрошкафах, распределительных коробках и устройствах автоматизации.

Технические характеристики

• Количество контактов: 5
• Диапазон сечений проводов: 0,08–4 мм2 (для одножильных - до 2,5 мм2; для многожильных - до 4 мм2)
• Номинальное напряжение: 250 В
• Номинальный ток: 24 А (для одножильного провода), 32 А (для многожильного)
• Материал контактов: латунь
• Изоляция: самозагасающий нейлон (UL94 V-0)
• Крепление: на кабель (без DIN-рейки)
• Степень защиты: IP20 (защита от прикосновения, но не от пыли и воды)
• Рабочий температурный диапазон: от –20 C до +80 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Цвет: серый

Совместимость и монтаж

Клемма монтажная 5-проводная устанавливается прямо на кабели - не требует крепления к DIN-рейке. Для подключения:

1. Поднимите оранжевый рычажок до фиксации - он откроет зажимное окно.
2. Зачистите изоляцию с провода (длина зачистки - около 8–10 мм, согласно маркировке на корпусе).
3. Вставьте провод в соответствующее отверстие до упора.
4. Опустите рычажок - механизм плотно зажмет жилу.

Каждый контакт имеет тестовое отверстие - позволяет проверить наличие напряжения пробником без демонтажа. Материалы обеспечивают долгую работу без смазки или антикоррозийной пасты.

Безопасность и стандарты

Клемма выполнена из трудновоспламеняемого нейлона (класс UL94 V-0) и соответствует требованиям безопасности для бытовых и коммерческих применений. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не рассчитана на воздействие влаги или пыли - использовать только внутри закрытых корпусов. Напряжение 250 В и ток до 32 А позволяют работать с большинством слаботочных и силовых цепей переменного тока 220 В.

Преимущества

• Не нужны инструменты - подключение одним движением рычажка
• Высокая механическая прочность благодаря латунным контактам
• Фиксация провода без проскальзывания даже при вибрациях
• Визуальный контроль состояния соединения через тестовые отверстия
• Устойчивость к широкому диапазону температур
• Экономия места - 5 каналов в одном модульном элементе

Ограничения применения

• Не для внешних установок - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендовано использование с алюминиевыми проводами - только медь
• Максимальное сечение многожильного провода - 4 мм2; более толстые жилы не войдут
• Не предназначен для высокочастотных или импульсных нагрузок свыше 50 Гц
• Рабочая температура выше +80 C вызывает деформацию пластиковой части

Примеры использования

• Объединение проводов от нескольких светильников в одной распределительной коробке
• Подключение дверных приводов и сигнализаций в офисных и жилых зданиях
• Сборка цепей управления громкоговорителями в системах общественной адресной связи
• Подключение насосов и маломощных двигателей в системах автономного водоснабжения
• Соединение проводов в шкафах автоматики для управления жалюзи и рольставнями

Практические советы

• Перед подключением всегда проверяйте соответствие сечения провода указанному диапазону - слишком тонкий провод может плохо зажаться, слишком толстый повредит механизм
• Защитную изоляцию снимайте точно по меткам на корпусе клеммы - недостаточно зачищенная жила снижает качество контакта
• Не используйте клемму в условиях постоянной влажности, сырости или открытых площадях - она не герметична
• При замене старой клеммы убедитесь, что новый вариант совпадает по количеству контактов и типу зажима - модель STEKKER ld222-415 не является аналогом клемм с болтовым креплением
• Для удобства сборки группируйте провода одного цвета и направления - так проще найти нужный контакт при обслуживании
