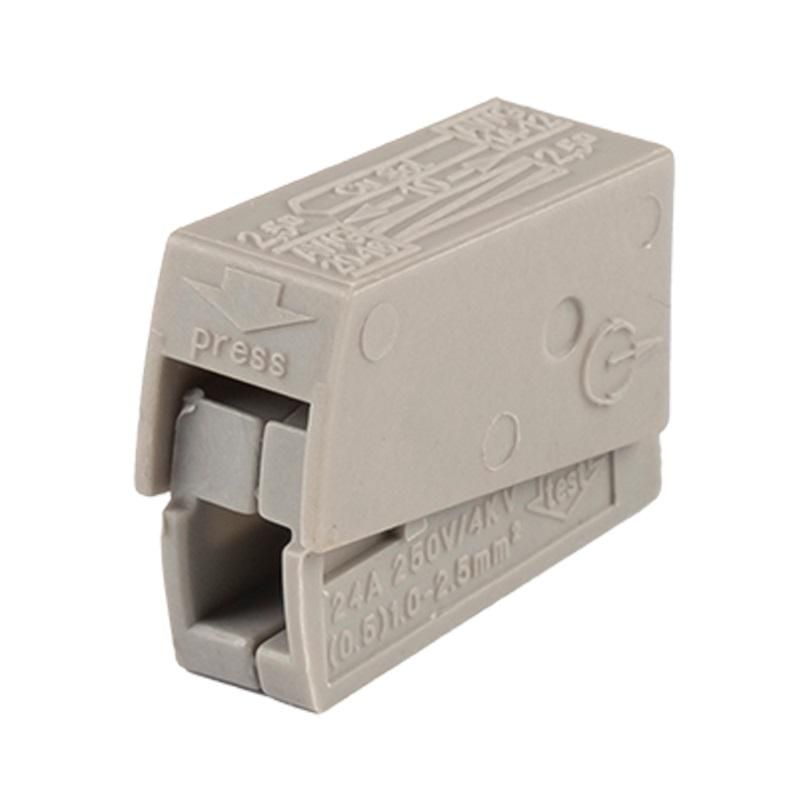

Клемма монтажная для подключения светильников PTC-2P 224-101 400В 24А 0.5-2.5кв.мм Jazzway 5051294

Клемма монтажная для подключения светильников PTC-2P 224-101 - надёжное решение для быстрого и безопасного соединения проводов в осветительных системах. Бренд JazzWay предлагает эту модель в упаковке из 100 штук, что удобно для масштабных проектов. Напряжение до 400 В и ток до 24 А позволяют использовать её в большинстве промышленных и коммерческих светильников.

Назначение и область применения

Клемма PTC-2P 224-101 предназначена для соединения одножильных и многожильных проводников в цепях освещения. Подходит для установки внутри корпусов светильников, распределительных коробок, на потолочных и стеновых креплениях. Часто применяется в торговых центрах, офисах, производственных помещениях и на объектах с высокой плотностью точек освещения.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях переменного тока до этого значения, включая 220–230 В и 380 В.
• Номинальный ток: 24 А - выдерживает нагрузку типичных мощных светодиодных и галогеновых светильников.
• Поперечное сечение провода: 0,5–2,5 мм2 - совместима с медными проводами стандартной толщины для освещения.
• Количество контактов: 2 - позволяет подключить входной и выходной провод, образуя последовательную цепочку.
• Цвет: серый - соответствует стандартному цвету корпусов оборудования, легко сочетается с другими компонентами.

Совместимость и монтаж

PTC-2P 224-101 имеет рычажный механизм зажима - достаточно опустить рычаг, вставить провод и зафиксировать его подъёмом. Для работы нужны только плоскогубцы или отвертка для фиксации на DIN-рейке (если требуется). Клемма не требует пайки или обжима. Установка возможна на стандартную DIN-рейку шириной 35 мм. Диаметр провода должен соответствовать указанному диапазону - слишком толстые жилы не войдут, слишком тонкие могут плохо фиксироваться.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Материалы корпуса - самозатухающий термопластик, обеспечивающий устойчивость к перегреву. Отсутствие открытых токоведущих частей снижает риск случайного прикосновения. Прямого указания на соответствие ГОСТ или IEC в данных нет, однако конструкция соответствует распространённым европейским нормам для аналогичных изделий.

Преимущества

• Быстрая установка - не нужна отвёртка для затяжки, достаточно движения рычага.
• Удобство обслуживания - можно легко проверить или заменить провод без демонтажа всей системы.
• Высокая механическая прочность - контакт сохраняет давление даже при вибрациях.
• Рассчитана на длительную работу - материал не хрупкий, не трескается при температурных колебаниях.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные.
• Не рекомендован для постоянного погружения в воду или влажных средах без дополнительной защиты.
• Не используется в цепях выше 400 В или с током более 24 А - превышение может вызвать нагрев и повреждение.
• Не подходит для многожильных проводов с очень тонкими жилами (менее 0,5 мм2), которые могут выпасть из зажима.

Примеры использования

• Подключение LED-панелей в офисном освещении.
• Соединение линий питания между рядами люминесцентных светильников в складских помещениях.
• Финальная сборка точечных светильников на заводе перед отправкой клиенту.
• Замена старых болтовых соединений на современные клеммы при модернизации систем освещения.

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - меньше не зафиксируется, больше может замкнуть на корпус.
• Если используете многожильный провод, слегка скрутите жилы перед вводом - так они лучше удерживаются в зажиме.
• Проверьте надёжность соединения после монтажа - легонько потяните провод, чтобы убедиться, что он не выскакивает.
• При массовой установке используйте одинаковый порядок подключения - это упрощает диагностику и будущий ремонт.
• Храните клемму PTC-2P 224-101 в сухом месте - хотя она не боится влаги, долгосрочное воздействие может повлиять на пластик.
