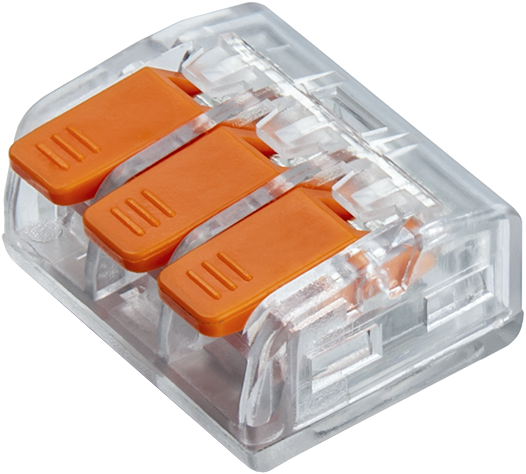

Клемма монтажная NTC-R2-3-r 32А 450В 3 зажима NAVIGATOR 95182

Клемма монтажная NTC-R2-3-r (5 шт) от бренда Navigator - это компактное устройство для быстрого и надёжного соединения проводов без инструментов. Подходит для работы в бытовых и промышленных сетях переменного тока до 450 В. Артикулы 32053 и 95182 соответствуют серии NTC-R2.

Назначение и область применения

Клемма монтажная NTC-R2-3-r используется для соединения медных однопроволочных и многопроволочных проводников с наконечниками-гильзами. Применяется в электрических цепях переменного тока частотой 50–60 Гц и напряжением до 450 В. Подходит для сборки распределительных щитов, подключения оборудования на производстве, монтажа освещения, систем автоматизации и других задач, где требуется частое подключение/отключение.

Технические характеристики

• Количество контактов: 3
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 0,2–4 мм2
• Диаметр кабеля: 0,51–2,26 мм
• Тип проводника: однопроволочные, гибкие, многопроволочные
• Материал контактов: медь
• Материал корпуса: поликарбонат
• Цвет: прозрачный
• Управление: рычаговый механизм

Совместимость и монтаж

Клемма NTC-R2-3-r совместима с любыми медными проводами и наконечниками-гильзами, соответствующими указанному сечению. Для подключения достаточно вставить провод в контакт и опустить рычаг - зажим фиксируется автоматически. Отсоединение выполняется подъёмом рычага. Монтаж возможен на DIN-рейку шириной 35 мм (стандарт EN 60715). Установка не требует отверток, кусачек или другого инструмента.

Преимущества

• На 30% компактнее аналогичных моделей - экономит место в щите
• Прозрачный корпус позволяет визуально контролировать состояние соединения
• Удобные рычаги легко управляются даже в перчатках
• Медные контакты обеспечивают низкое переходное сопротивление и долгий срок службы
• Поликарбонатный корпус устойчив к механическим нагрузкам и высоким температурам
• Защитная изоляция предотвращает случайное прикосновение к токоведущим частям

Ограничения применения

• Не предназначен для алюминиевых проводов - риск окисления и плохого контакта
• Не рассчитана на постоянную вибрацию или ударные нагрузки - рекомендовано закрепление в защищённом месте
• Запрещено использование в средах с агрессивными химическими веществами или повышенной влажностью без дополнительной защиты
• Не следует применять при температуре выше +85 C - материал корпуса теряет прочность

Примеры использования

• Подключение двигателей и насосов в промышленных станках
• Сборка распределительных щитов в жилых домах и офисах
• Монтаж светильников и розеток в условиях частого обслуживания
• Интеграция в системы автоматического контроля (например, датчики температуры NTC)
• Обслуживание конвейерных линий, где необходимо часто менять участки проводки

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод может выскочить, слишком толстый повредит контакт
• При работе с многопроволочным проводом используйте наконечники-гильзы - они предотвращают деформацию жил
• Не затягивайте рычаг силой - он сам фиксируется при правильном введении провода
• При необходимости замены - просто поднимите рычаг и вытяните провод; не используйте плоскогубцы для извлечения
• Для длительной эксплуатации в пыльных помещениях рекомендуется использовать крышку или герметичный кожух
