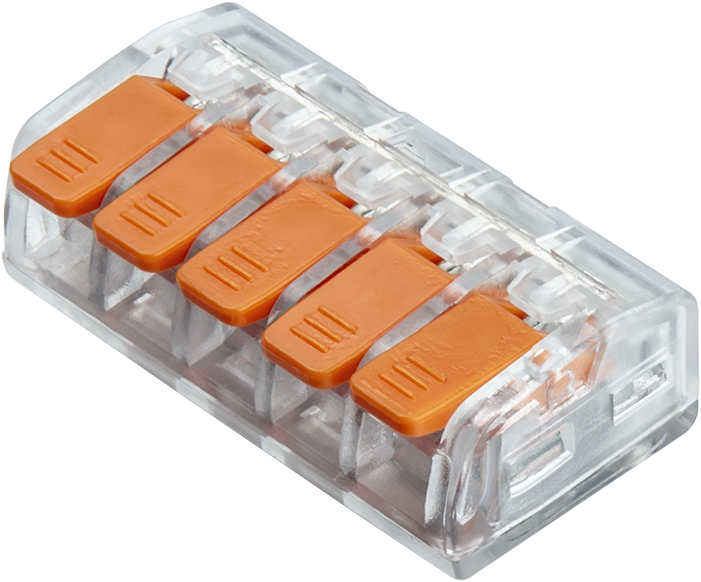

Клемма монтажная NTC-R2-5-50, 5 зажимов, 32А, 450В NAVIGATOR 95180

Клемма монтажная NTC-R2-5-50 от бренда Navigator - это компактное устройство с рычажным механизмом для быстрого и надёжного соединения проводов без инструментов. Артикулы 32051 и 95180 подходят для работы в сетях до 450 В и током до 32 А, применяются в быту и на производстве.

Назначение и область применения

Клемма монтажная NTC-R2-5-50 используется для соединения медных однопроволочных и многопроволочных проводников с наконечниками-гильзами в цепях переменного тока 50/60 Гц. Применяется там, где требуется частая перенастройка, обслуживание или замена проводов: распределительные щиты, панели управления, оборудование с часто меняющимися подключениями, автоматизация, конвейеры, станки, освещение и системы безопасности.

Технические характеристики

• Количество контактов: 5
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 0,2–4 мм2
• Диаметр кабеля: 0,51–2,26 мм
• Тип проводника: однопроволочные, гибкие, многопроволочные
• Материал контактов: медь
• Материал корпуса: поликарбонат
• Цвет: прозрачный
• Управление: рычажный механизм

Совместимость и монтаж

Клемма NTC-R2-5-50 совместима с любыми медными проводами и наконечниками-гильзами, соответствующими указанным сечениям. Для подключения достаточно вставить провод в контакт и опустить рычаг - зажим фиксируется автоматически. Разъединение происходит тем же рычагом: поднимаете - провод легко вытягивается. Монтаж возможен на DIN-рейку шириной 35 мм (стандарт EN 60715). Установка занимает несколько секунд, не требует отверток, плоскогубцев или других инструментов.

Преимущества

• На 30% компактнее аналогичных решений - экономит место в шкафах и распределительных коробках.
• Прозрачный корпус позволяет визуально контролировать состояние провода и качество соединения без вскрытия.
• Рычаги с улучшенной эргономикой работают даже в перчатках и в условиях ограниченного доступа.
• Медные контакты обеспечивают низкое переходное сопротивление и долгий срок службы.
• Поликарбонатный корпус устойчив к механическим нагрузкам, перегреву и химическому воздействию.
• Защитная изоляция предотвращает случайное прикосновение к токоведущим частям при установленном проводе.

Ограничения применения

• Не предназначен для алюминиевых проводов - риск окисления и плохого контакта.
• Не рассчитана на постоянную вибрацию выше среднего уровня - рекомендовано использовать с дополнительной фиксацией в таких условиях.
• Запрещено применять в средах с высокой концентрацией масла, растворителей или агрессивных паров - материал корпуса не устойчив к таким веществам.
• Не следует использовать в цепях постоянного тока свыше 450 В - спецификация рассчитана только на переменный ток.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации.
• Объединение групп осветительных линий в распределительных щитах жилых домов.
• Соединение кабелей питания на станках с ЧПУ, где требуется частый демонтаж для техобслуживания.
• Монтаж в пультах управления на заводах, где важна скорость и безопасность подключений.

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый повредит контакт.
• Используйте только обжатые наконечники-гильзы; голые провода допускаются, но менее надёжны.
• При работе в холодной среде (ниже –10 C) согрейте клемму перед монтажом - пластик становится более хрупким.
• Не затягивайте рычаг силой - он сам фиксируется при правильном введении провода. Перегрузка может сломать механизм.
• Артикулы 32051 и 95180 - это одна и та же клемма NTC-R2-5-50, просто разные партии. Можно смело менять между собой.
