Клемма монтажная 95 186 NTC-R4-1-1-50 (уп.50шт) NAVIGATOR 95186 32057

Клемма монтажная 95 186 NTC-R4-1-1-50 (уп.50шт) NAVIGATOR 95186 32057
Клемма монтажная 95 186 NTC-R4-1-1-50 (уп.50шт) NAVIGATOR 95186 32057

Товарные предложения:

Клемма монтажная 95 186 NTC-R4-1-1-50 (уп.50шт) NAVIGATOR 9518626.02.2026265 уп. 1 610,08 ₽

уп. 50 шт.
от 12 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Описание

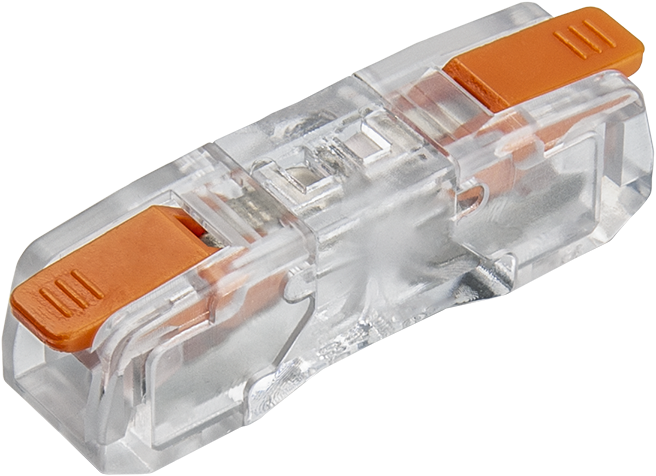

Клемма монтажная NTC-R4-1-1-50 от бренда Navigator - это проходной контактный элемент с рычажным механизмом для безопасного и инструментального соединения медных проводников в распределительных системах до 450 В. Артикулы 95186 и 32057 соответствуют одной модели, подходящей как для домашней электропроводки, так и для промышленных устройств.

Назначение и область применения

Клемма монтажная NTC-R4-1-1-50 используется для создания надежных, многоразовых соединений между двумя проводами в электрических цепях переменного тока с частотой 50–60 Гц. Применяется в щитах, пультах управления, оборудовании автоматизации, освещении, станках и конвейерах. Подходит как для бытовых установок, так и для профессионального монтажа на производстве.

Технические характеристики

  • Количество контактов: 2 - позволяет соединить входной и выходной провода через один модуль
  • Номинальный ток: 24 А - выдерживает нагрузку до этого значения без перегрева
  • Номинальное напряжение: 450 В - рассчитана на работу в сетях до 450 В переменного тока
  • Поперечное сечение провода: 0,2–2,5 мм2 - совместима с проводами от тонких сигнальных до мощных силовых
  • Диаметр кабеля: 0,51–1,78 мм - оптимальный диапазон для жил без наконечников
  • Тип проводника: однопроволочные, гибкие и многопроволочные - универсальность для разных типов кабелей
  • Материал контактов: луженая медь - устойчивость к окислению и хорошая проводимость
  • Корпус: прозрачный поликарбонат - позволяет визуально контролировать состояние соединения
  • Рычаг управления: да - обеспечивает легкое зажимание и освобождение провода без отверток

Совместимость и монтаж

Клемма NTC-R4-1-1-50 легко фиксируется на DIN-рейке шириной 35 мм благодаря стандартному защелкивающемуся креплению. Можно собирать блоки из нескольких единиц - они механически соединяются друг с другом, образуя компактную шину. Для подключения достаточно открыть рычаг, вставить провод до упора и закрыть рычаг до характерного щелчка. Отсоединение происходит аналогично - рычаг поднимается, провод свободно извлекается.

Безопасность и стандарты

Корпус изготовлен из негорючего поликарбоната, что снижает риск распространения пламени при аварии. Конструкция исключает доступ к токоведущим частям при установленном рычаге - предотвращает случайное прикосновение. Соответствует требованиям безопасности для оборудования класса защиты IP20. Нет специфических сертификатов в данных, но материалы и исполнение соответствуют общепринятым нормам для промышленных клемм.

Преимущества

  • Прозрачный корпус - позволяет видеть качество обжима и наличие поврежденных жил
  • Удобные рычаги - экономят время при монтаже и обслуживании, не требуют инструментов
  • Луженые медные контакты - минимизируют переходное сопротивление и долговечны в условиях влажности
  • Возможность сборки в блоки - упрощают организацию множественных соединений в одном месте
  • Поддержка всех типов медных проводников - не нуждается в подготовке наконечников для большинства задач

Ограничения применения

  • Не предназначен для работы с алюминиевыми проводами - возможен риск ослабления контакта
  • Не рекомендован для постоянного погружения в жидкости или высокой запыленности - степень защиты IP20 не предусматривает внешнюю герметичность
  • Не следует использовать при температуре выше +85 C - материал корпуса теряет прочность
  • Запрещено применять с проводами меньше 0,2 мм2 или больше 2,5 мм2 - риск плохого контакта или повреждения механизма

Примеры использования

  • Разводка световых цепей в распределительных щитах квартир
  • Подключение датчиков и исполнительных механизмов на станках с ЧПУ
  • Объединение групповых линий в системах автоматического освещения
  • Монтаж временных тестовых цепей в сервисных мастерских
  • Сборка блоков коммуникаций в панелях управления HVAC

Практические советы

  • Перед вставкой провода удалите изоляцию точно на длину, указанную в документации - слишком длинная жила может замкнуть соседние контакты
  • Используйте рычаг полностью - недостаточно плотное закрывание вызывает нагрев и окисление
  • При сборке блоков проверьте, чтобы все клеммы были правильно состыкованы - перекос может нарушить механическую целостность
  • Для многопроволочных проводов слегка скрутите жилы перед введением - это предотвратит выпадение отдельных проволочек
  • Артикулы 95186 и 32057 - это одна и та же клемма; различаются лишь партии поставки, но не конструкцией

Характеристики

Производитель/Бренд

Navigator

Артикул

95186

Глубина

190 мм.

Ширина

100 мм.

Высота

10 мм.

Вес

0.187 кг.

Цвет

Прозрачный

Тип изделия

Клемма

Преимущества

Прозрачный корпус, удобные рычаги, возможность соединения в блок, контакты из луженой меди, негорючий поликарбонат, защита от случайного прикосновения

Диаметр кабеля

0.51-1.78 мм

Тип проводника

Однопроволочный, гибкий, многопроволочный

Номинальный ток

24 А

Рычаг управления

Да

Поперечное сечение

0.2-2.5 кв.мм

Количество контактов

2

Номинальное напряжение

450 В

Сертификаты

AD47_W00254.23

PDF
