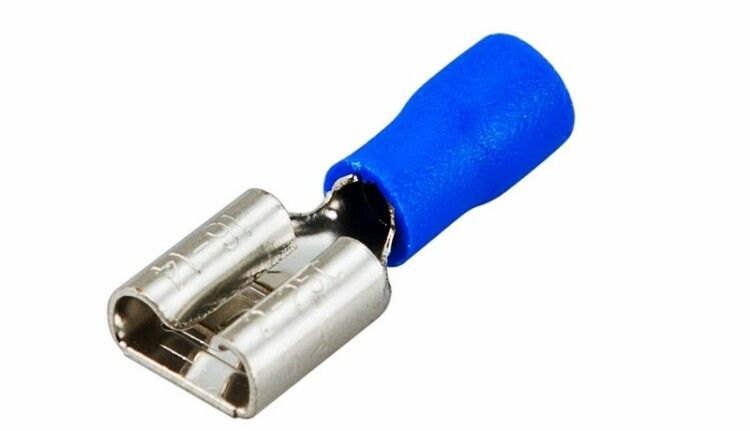

Клемма плоская изолир РПи-м 2.5-(9.0) РпИм 2.5-9.0 гнездо 9 мм 1.5-2.5 кв мм, REXANT - 08-0434 MEET

Клемма плоская изолированная гнездо 9 мм 1.5-2.5 мм2 (РПи-м 2.5-(9.0)) от REXANT - это однополюсный соединительный элемент для надёжного и быстрого подключения медных проводов сечением 1.5–2.5 мм2. Подходит для стационарной и подвижной электропроводки, особенно там, где требуется частое отключение - например, в автопроме, железнодорожном оборудовании или на судах.

Назначение и область применения

Клемма плоская изолированная гнездо 9 мм 1.5-2.5 мм2 (РПи-м 2.5-(9.0)) применяется для соединения многожильных медных проводов с штекерными разъёмами. Её основная задача - обеспечить прочное, долговечное и легко разъединяемое электрическое соединение. Особенно эффективна в условиях вибраций, перепадов температур и частых демонтажей: в автомобилях, троллейбусах, вагонах, авиационных системах и морских установках. Также подходит для сборки распределительных щитов, панелей управления и тестового оборудования.

Технические характеристики

• Диапазон сечений провода: 1.5 – 2.5 мм2
• Максимальный рабочий ток: 15 А
• Ширина контакта: 9 мм
• Размер металлического контакта: 8.0 × 0.8 мм
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Температурный диапазон: от -40 C до +80 C
• Тип исполнения: гильзовая (обжимная)
• Количество контактов: один

Совместимость и монтаж

Клемма плоская изолированная гнездо 9 мм 1.5-2.5 мм2 (РПи-м 2.5-(9.0)) совместима с штекерами шириной 9 мм, соответствующими стандарту ISO 8820-3. Для монтажа необходимо использовать пресс-клещи, обеспечивающие равномерный обжим:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116, 12-3117, 12-3016, 12-3016-4)
• HT-301 W (арт. 12-3021, 12-3021-4, 12-3121)

Обжим выполняется через изоляцию - она служит опорой для клещей и предотвращает повреждение жилы. После обжима клемма плотно фиксируется в разъёме благодаря встроенному механическому фиксатору. Убедитесь, что провод полностью вставлен в гильзу перед обжимом - недостаточная глубина снижает надёжность соединения.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к изолированным контактам для автомобильной и транспортной электроники. Материалы (латунь, ПВХ) устойчивы к нагреву, химическому воздействию и старению. Температурный диапазон (-40…+80 C) позволяет использовать её в экстремальных условиях. Лужение поверхности контакта препятствует окислению и увеличивает срок службы соединения.

Преимущества

• Защитная изоляция предотвращает случайные замыкания и поражение током
• Фиксатор обеспечивает надёжную посадку в разъёме даже при вибрациях
• Синий цвет изоляции упрощает визуальное различение цепей
• Поддерживает многократные подключения/отключения без потери качества контакта
• Удобен для автоматизированной сборки и ручного монтажа

Ограничения применения

• Не предназначен для одножильных проводов большего сечения - возможен перегрев и деформация
• Не рекомендован для постоянного погружения в жидкости - хотя ПВХ водостойкий, герметичность не гарантируется
• Не работает с разъёмами других типов (например, D-sub, XLR, DIN)
• Запрещено использование без пресс-клещей - обжим руками или пассатижами приведёт к плохому контакту

Примеры использования

• Подключение датчиков ABS в автомобиле
• Соединение кабелей освещения в вагоне метро
• Монтаж силовой цепи управления в бортовой сети самолёта
• Электропроводка в судовых системах управления
• Сборка временных тестовых стендов в сервисных центрах

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не больше, не меньше
• Проверьте соответствие сечения провода: 1.5 мм2 - минимальное, 2.5 мм2 - максимальное. Превышение вызывает перегрев
• Используйте только указанные модели пресс-клещей - другие могут не обеспечить нужное давление
• После монтажа проверяйте прочность соединения легким растяжением - клемма должна остаться на месте
• Храните в сухом месте - высокая влажность может ускорить окисление латуни, даже при лужении
