Клемма плоская изолир РПи-п 6.0-(6.3) РпИп 5-6-0,8 штекер 6.3 мм 4-6 кв желтая, REXANT - 08-0351 MEET

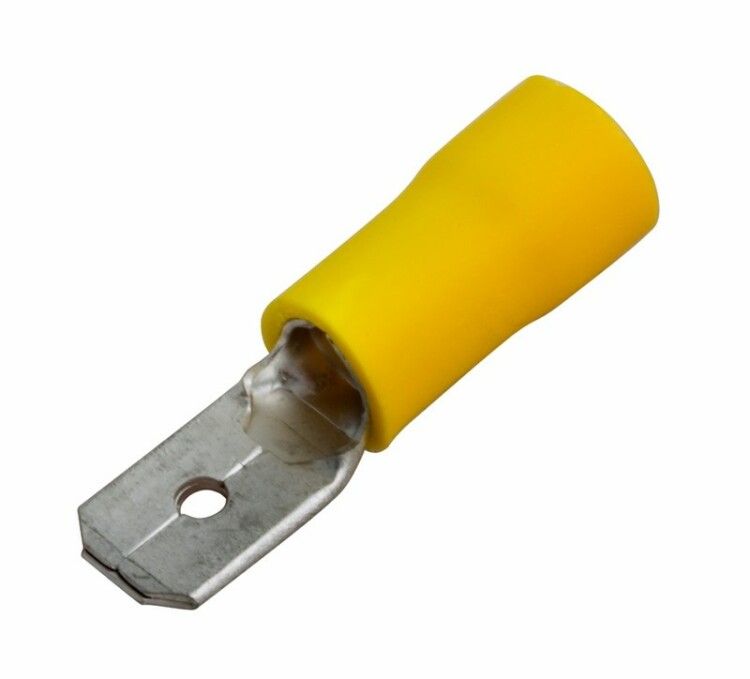

Клемма плоская изолированная штекер 6.3 мм 4-6 мм2 (РПи-п 6.0-(6.3)) желтая от REXANT - это однополюсный соединитель для быстрого и надёжного подключения медных проводов сечением 4–6 мм2. Подходит для мобильной электроники, автопрома и промышленного оборудования, где требуется частое отключение и переподключение. Артикулы 08-0351 и etm08-0351 обеспечивают совместимость с популярными инструментами обжима.

Назначение и область применения

Эта клемма предназначена для создания разъёмных соединений между проводами и разъёмами. Её используют там, где важно быстро отключить или подключить цепь без пайки - например, в автомобилях, железнодорожных вагонах, судах, авиационной аппаратуре, на конвейерах и станках с подвижными элементами. Применяется для оконцевания многожильных медных проводов, обеспечивая надёжный контакт и защиту от внешнего воздействия.

Технические характеристики

• Тип: штекер (папа) - вставляется в гнездовой разъём
• Сечение провода: 4–6 мм2 - оптимально для медных жил средней мощности
• Размер контакта: 6.3 × 0.8 мм - соответствует стандартному размеру ISO/SAE
• Материал контакта: латунь с лужением - повышает проводимость и устойчивость к окислению
• Материал изоляции: ПВХ - устойчив к механическим нагрузкам и температуре
• Цвет изоляции: жёлтый - визуальное отличие от других типов клемм
• Максимальный ток: 24 А - допустимая нагрузка при нормальных условиях
• Температурный диапазон: –40 C до +80 C - работает в широком спектре условий
• Количество контактов: один

Совместимость и монтаж

Клемма совместима с любыми гнёздами, рассчитанными на 6.3 мм штекер. Для установки нужен обжимной инструмент - клемму нельзя закрепить руками. Рекомендуются следующие пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014)
• HT-301 N (арт. 12-3117, 12-3016, 12-3016-4)
• HT-301 W (арт. 12-3021, 12-3021-4, 12-3121)

Обжим выполняется через изоляцию - она служит направляющей и предохраняет от пережима жилы. После обжима клемма фиксируется в разъёме за счёт замкового механизма - это исключает случайное выпадение.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к изолированным соединителям для автомобильной и промышленной электроники. Латунный контакт с лужением снижает риск нагрева и окисления. Изоляция из ПВХ не поддерживает горение и устойчива к маслам и бензину - что особенно важно в транспорте.

Преимущества

• Удобство монтажа - не требует пайки, достаточно обжима
• Возможность многократного подключения и отключения
• Защита от короткого замыкания благодаря изоляции
• Фиксация в разъёме за счёт замка - исключает выскальзывание
• Ярко-жёлтый цвет позволяет легко идентифицировать тип соединения

Ограничения применения

• Не подходит для проводов меньше 4 мм2 - возможен плохой контакт
• Не предназначен для постоянного погружения в воду - IP-класс не указан, изоляция не герметична
• Не рекомендуется использовать в высокочастотных цепях - не оптимизирована для RF-приложений
• Максимальный ток 24 А - не годится для силовых линий выше этого значения

Примеры использования

• Подключение датчиков в системе управления двигателем автомобиля
• Соединение кабелей питания в электросистеме троллейбуса
• Присоединение исполнительных механизмов на конвейере
• Замена проводки в бортовой сети самолёта
• Монтаж временных тестовых цепей в мастерской

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода вошли в трубку коннектора - не должно быть торчащих концов
• Используйте только указанные клещи - некорректный инструмент может повредить контакт или изоляцию
• При сборке убедитесь, что клемма полностью вставлена в разъём - слышен щелчок фиксации
• Не используйте эту клемму вместо ответвителя - она однополюсная и не предназначена для разветвлений
• При работе в условиях повышенной вибрации дополнительно проверяйте затяжку после первых 10–20 циклов подключения
