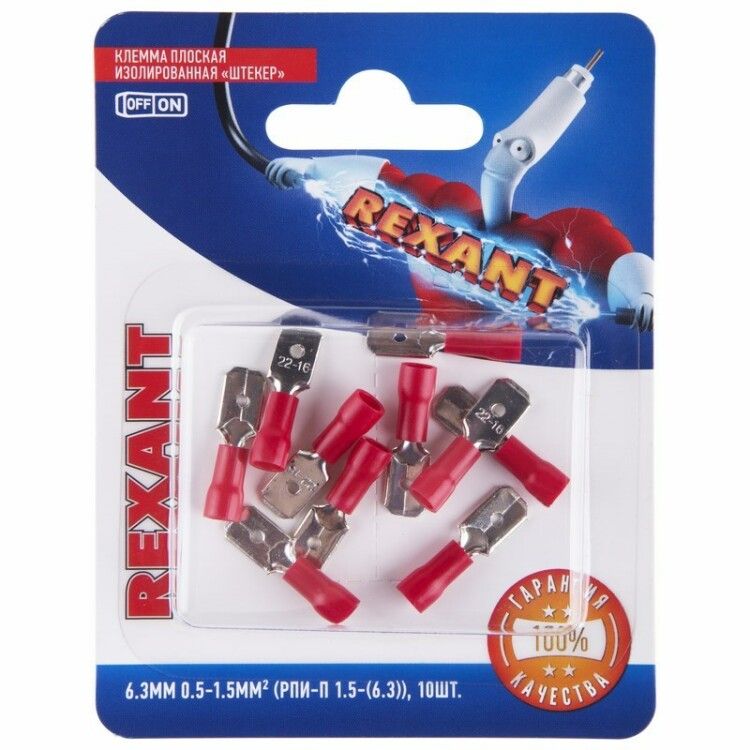

КЛЕММА ПЛОСКАЯ изолированная штекер - 6.3мм 0.5-1.5мм² (РПи-п 1.5-(6.3) / MDD1.25-250) красный (в упак. 10шт.) | 06-0383-A REXANT MEET

Клемма плоская изолированная REXANT (артикулы etm06-0383-a и 06-0383-a) - это однополюсный штекер с латунным контактом и ПВХ-изоляцией, рассчитанный на сечение провода 0,5–1,5 мм2. Подходит для быстрого и надёжного соединения в условиях вибраций и частых переподключений, например, в автопроме, железнодорожной технике и на судах.

Назначение и область применения

Эта клемма используется для оконцевания многожильных медных проводов и последующего подключения к гнездовым разъёмам. Применяется там, где требуется частое разъединение и устойчивость к механическим нагрузкам: в автомобилях, вагонах, самолётах, судах, на производственных линиях, в распределительных щитах с подвижными элементами. Отличается от обычных клемм возможностью безопасного и повторного подключения без потери качества контакта.

Технические характеристики

• Тип: штекер (папа)
• Размер контакта: 6,3 × 0,8 мм
• Диапазон сечений провода: 0,5 – 1,5 мм2
• Максимальный ток: 10 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Количество контактов: один
• Фиксация в разъёме: замковый механизм через отверстие в корпусе

Совместимость и монтаж

Клемма совместима с гнездовыми разъёмами стандарта 6,3 мм (например, серии QD, Faston, MDD1.25-250). Для установки необходимы пресс-клещи, обеспечивающие равномерный обжим поверх изоляции - без повреждения жилы. Рекомендованные модели клещей: HT-301H (арт. 12-3014), HT-301N (арт. 12-3116), HT-301W (арт. 12-3021, 12-3021-4). Обжим выполняют именно на изоляционную часть, чтобы обеспечить герметичность и предотвратить выскальзывание провода. Убедитесь, что сечение провода попадает в допустимый диапазон - меньшие или большие провода приведут к плохому контакту или деформации клеммы.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным контактам для силовой электроники. Материал ПВХ обеспечивает устойчивость к температуре до +105 C и химически активным средам. Лужение латуни снижает риск окисления и увеличивает срок службы контакта. Наличие замковой фиксации исключает случайное отсоединение при вибрациях.

Преимущества

• Удобство быстрой сборки и демонтажа - идеально для сервисного обслуживания
• Защитная изоляция предотвращает короткое замыкание и поражение током
• Латунный контакт с лужением устойчив к коррозии даже во влажной среде
• Замковая фиксация гарантирует плотное соединение с разъёмом
• Ярко-красный цвет изоляции позволяет легко идентифицировать цепь

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только с медными
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP-класс защиты не указан, материал ПВХ не является водоупорным
• Максимальный ток 10 А - не подходит для мощных устройств выше этого значения
• Обжим требует специальных инструментов; ручное зажатие плоскогубцами недопустимо - приведёт к выходу из строя

Примеры использования

• Подключение датчиков на автомобильной платформе
• Соединение проводов в системе освещения вагона метро
• Монтаж управления двигателями на судне
• Переподключение тестового оборудования на конвейере
• Сборка временных испытательных цепей в мастерской

Практические советы

• Выбирайте провод строго в диапазоне 0,5–1,5 мм2 - меньше 0,5 мм2 не будет хорошего обжима, больше 1,5 мм2 - риск разрушения изоляции
• Перед обжимом удалите изоляцию с провода на длину, соответствующую глубине гильзы клеммы - обычно около 6–8 мм
• Проверьте после монтажа: провод не должен свободно двигаться внутри клеммы
• Храните клеммы в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие может снизить эластичность изоляции
• Комплект из 10 штук оптимален для серийного монтажа - используйте сразу все, так как цветовая маркировка важна для схемы
