Клемма плоская штекер 2.8 мм 0,5-1.5 кв (РП-п 1.5-(2.8)), REXANT - 08-0909 MEET

Клемма плоская штекер 2.8 мм 0,5-1.5 кв мм (РП-п 1.5-(2.8)) от REXANT — это неизолированный соединительный элемент для надёжного и многократного подключения медных проводов сечением 0,75–1,5 мм². Применяется там, где требуется частое отключение и устойчивость к вибрациям, например, в автопроме, железнодорожной технике и авиационных системах.

Назначение и область применения

Клемма плоская штекер 2.8 мм 0,5-1.5 кв мм (РП-п 1.5-(2.8)) предназначена для быстрого и надёжного соединения одножильных и многожильных медных проводов с последующей возможностью разъединения. Подходит для установки в условиях вибраций, перепадов температур и ограниченного пространства. Часто применяется в подвижном оборудовании: автомобильных проводах, кабельных сборках вагонов, бортовых сетях самолётов и судов. Также используется в панелях управления, распределительных щитах и тестовых стендах, где нужна ремонтопригодность.

Технические характеристики

• Тип: Штекер (папа) — выступающий контакт для вставки в гнездовой разъём
• Сечение провода: 0,75–1,5 мм² (соответствует AWG 18–16)
• Размер контакта: 2,8 × 0,5 мм — ширина и толщина металлической части
• Максимальный ток: 15 А
• Максимальное напряжение: 400 В
• Материал контакта: Латунь — высокая проводимость и механическая прочность
• Изоляция: Отсутствует — требует внешней защиты или использования в закрытых корпусах
• Температурный диапазон: -55 °C до +135 °C
• Количество контактов: 1

Совместимость и монтаж

Клемма плоская штекер 2.8 мм 0,5-1.5 кв мм (РП-п 1.5-(2.8)) совместима с любыми гнездовыми разъёмами, соответствующими стандарту 2,8 мм. Для монтажа необходимо:

• Зачистить конец провода на длину, равную глубине гильзы клеммы (обычно 6–8 мм)
• Вставить провод в гильзу до упора
• Обжать пресс-клещами по жиле и по изоляции — так обеспечивается герметичность и механическая удерживаемость

Рекомендуемые клещи: HT-202 (арт. 12-3031/3032), HT-230 (арт. 12-3101/3001), HT-301 (арт. 12-3020). Убедитесь, что матрица клещей соответствует размеру 2,8 мм. Неправильно подобранный инструмент повредит контакт или вызовет плохой контакт.

Особенности конструкции

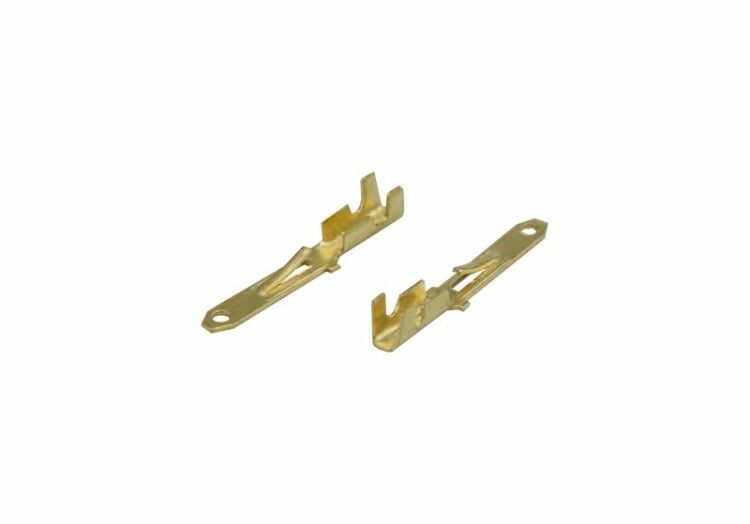

Клемма плоская штекер 2.8 мм 0,5-1.5 кв мм (РП-п 1.5-(2.8)) имеет форму прямоугольного язычка с защёлкой — это позволяет фиксировать её в гнезде и предотвращать случайное выпадение. Латунный контакт покрыт слоем олова (по умолчанию, не указано явно, но типично для таких изделий), что снижает окисление и улучшает проводимость. Отсутствие изоляции делает клемму компактной, но требует осторожного расположения в цепи — нельзя допускать соприкосновения с другими токоведущими частями.

Преимущества

• Высокая механическая прочность благодаря латунному контакту и двойному обжиму
• Устойчивость к вибрациям — идеально для подвижного оборудования
• Поддерживает многократные подключения и отключения без потери качества контакта
• Небольшие габариты позволяют использовать в плотных сборках
• Совместима с промышленным инструментом для обжима

Ограничения применения

• Не предназначен для открытой прокладки — отсутствие изоляции требует обязательной защиты в корпусе, трубке или кабельном канале
• Не рекомендуется для проводов меньше 0,75 мм² — риск проскальзывания и плохого контакта
• Не подходит для постоянного погружения в жидкости или влажной среды без дополнительной герметизации
• Не следует использовать в цепях выше 400 В или с током более 15 А — есть риск перегрева и деформации

Примеры использования

• Подключение датчиков на раме автомобиля
• Соединение силовых кабелей в электронике вагонов метро
• Фиксация проводов питания в бортовых системах самолётов
• Монтаж временных испытательных цепей на стендах
• Замена старых клемм в стартерах и генераторах

Практические советы

• Перед обжимом проверьте соответствие сечения провода — слишком толстый провод не войдёт, слишком тонкий будет болтаться
• Используйте только подходящий инструмент. Обжим «плоскогубцами» недопустим — он разрушает контакт
• После монтажа проверьте надёжность соединения легким рывком — провод не должен выскальзывать
• При использовании в агрессивной среде (высокая влажность, масло, солевые брызги) нанесите антикоррозийную смазку на контакт перед вставкой в гнездо
• Артикулы 08-0909 и etm08-0909 — это один и тот же продукт REXANT. Разница лишь в формате номера поставщика.
