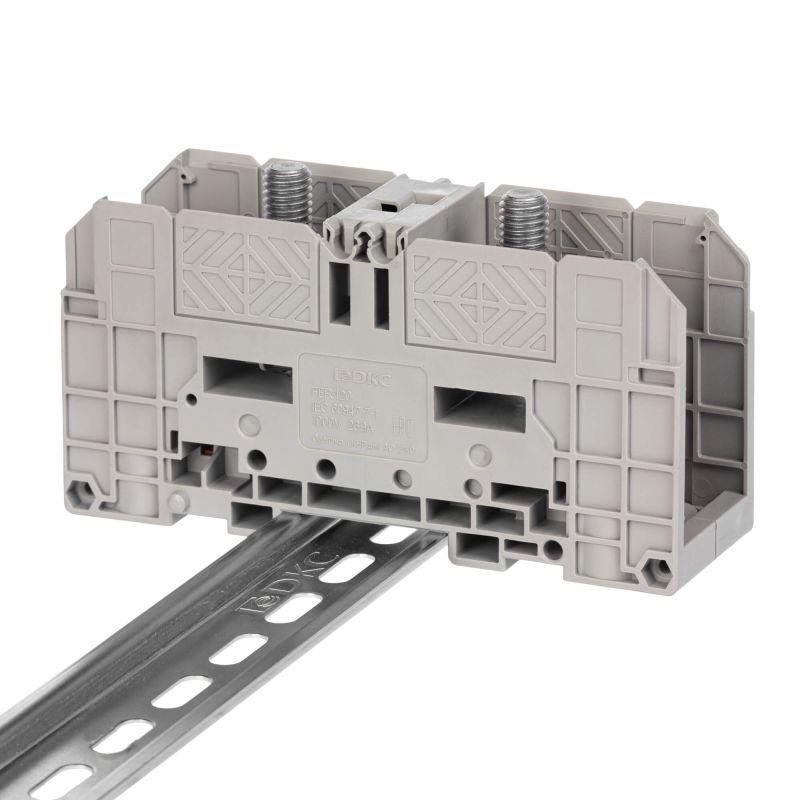

Клемма проходная болтовой зажим 2 точки подключения 120кв.мм сер. DKC FER-120 ДКС

Клемма проходная, болтовой зажим, 2 точки подключения, 120 кв.мм, серая от DKC (ДКС) - надёжное решение для передачи тока между двумя проводниками в распределительных щитах. Артикул fer-120 обеспечивает устойчивое соединение при высоких нагрузках и монтируется на стандартную DIN-рейку.

Назначение и область применения

Эта клемма используется для создания проходного соединения двух проводов - то есть входящий и выходящий проводники проходят через устройство без разрыва цепи. Подходит для силовых цепей в автоматических системах, промышленном оборудовании, щитах управления и распределительных устройствах. Часто применяется в конвейерах, насосных станциях, системах освещения и других установках с постоянной нагрузкой.

Технические характеристики

• Тип соединения: болтовой зажим - позволяет плотно фиксировать провод без специальных инструментов
• Количество точек подключения: 2 (вход и выход)
• Диапазон сечений проводов: 6–150 мм2 - совместима с медными и алюминиевыми жилами
• Максимальный ток: 269 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ переменного тока
• Импульсное напряжение: 8 кВ - выдерживает кратковременные скачки напряжения
• Материал корпуса: полиамид PA 6.6 - прочный, термостойкий и химически устойчивый пластик
• Класс горючести: V0 по UL94 - материал самозатухает при возгорании, без галогенов
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Степень загрязнения: 3 - допустимо использование в средах с пылью, влагой и проводящими частицами
• Цвет: серый - стандартизирован для удобства визуального различения
• Габариты: 73×42×132 мм (высота × ширина × глубина)
• Способ монтажа: на DIN-рейку 35 мм - совместима с большинством промышленных щитов
• Позиция подключения: сбоку - провода заходят перпендикулярно к рейке, компактно

Совместимость и монтаж

Клемма fer-120 легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких винтов или креплений не требуется. Соединение проводов осуществляется с помощью болтов: ослабьте винты, вставьте подготовленные жилы (обрезанные, зачищенные, без изоляции), затяните до упора. Убедитесь, что сечение провода попадает в диапазон 6–150 мм2. Перемычки можно устанавливать на шпильки клеммы - они подходят для последовательного соединения нескольких элементов.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для промышленного оборудования. Класс горючести V0 по UL94 гарантирует, что материал не распространяет пламя даже при прямом воздействии огня. Наличие защиты от загрязнения уровня 3 делает её пригодной для использования в условиях повышенной запылённости. Номинальное напряжение 1000 В и импульсная прочность 8 кВ обеспечивают безопасность при работе в сетях с возможными перегрузками.

Преимущества

• Луженая медная часть - снижает окисление, повышает долговечность и контактную проводимость
• Безгалогеновый корпус - не выделяет токсичных веществ при перегреве, безопасен для людей и окружающей среды
• Удобный боковой ввод - экономит место внутри щита, упрощает маршрутизацию проводов
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений

Ограничения применения

Не предназначен для частого отсоединения/присоединения - болтовой зажим не рассчитан на многократные операции. Не используйте с проводами меньше 6 мм2 - риск плохого контакта и перегрева. Не монтируйте в местах с постоянным погружением в воду - хотя IP-класс не указан, степень загрязнения 3 предполагает лишь защиту от пыли и капель, а не герметичность. Не применять в взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Подключение питания к группе двигателей на конвейере
• Разветвление цепи освещения в производственном цехе
• Передача сигнала управления между модулями ПЛК
• Объединение нулевых и заземляющих проводников в распределительном щите
• Замена старых клеммных колодок в модернизированных системах

Практические советы

• При использовании алюминиевых проводов обязательно нанесите антиоксидантную пасту - предотвращает окисление и потерю контакта
• Затягивайте болты равномерно - переусердствовать нельзя, чтобы не повредить внутреннюю планку
• Проверяйте посадочный диаметр: если провод слишком толстый (более 150 мм2), он не войдёт - выбирайте другую модель
• Для многоуровневой сборки учитывайте ширину 42 мм - на одной рейке поместится до 2–3 таких клемм рядом
• При замене убедитесь, что новая клемма fer-120 имеет те же параметры тока и напряжения - не заменяйте на более слабую
