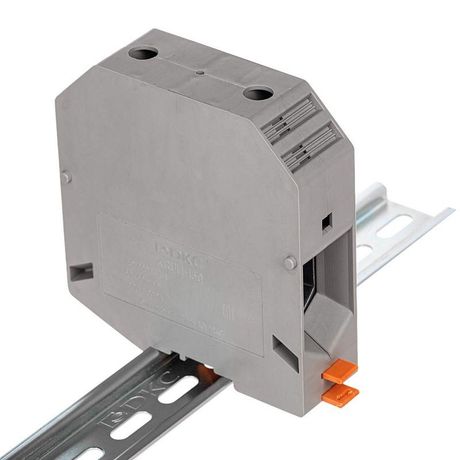

Клемма проходная , винтовой зажим, 2 точки подключения, 150 кв.мм, серая - KRUH-150 ДКС

Клемма проходная винтовой зажим 2 точки подключения 150 кв.мм серая от DKC (ДКС), артикул kruh-150 - надёжное решение для передачи тока между двумя проводниками на DIN-рейке, рассчитана на высокие нагрузки и работает в широком диапазоне температур.

Назначение и область применения

Эта клемма используется для создания последовательного электрического соединения между двумя проводами - например, при распределении питания в щитах, на шинах или в цепях управления. Подходит для установки в силовые и управляющие системы: промышленные автоматизированные линии, станки, конвейеры, системы освещения, энергообъекты. Применяется там, где требуется прочное, долговечное и легко проверяемое соединение без пайки.

Технические характеристики

• Диапазон сечений провода: 35–150 мм2 - позволяет подключать толстые медные или алюминиевые жилы
• Номинальный ток: 309 А - способна выдерживать значительную нагрузку без перегрева
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Температурный режим: от –40 C до +105 C - стабильна даже в суровых условиях (холодные склады, нагретые помещения)
• Тип зажима: винтовой - обеспечивает механически прочное и контролируемое соединение
• Способ монтажа: на DIN-рейку типа OMEGA - совместима со стандартными рейками 35 мм
• Количество точек подключения: 2 - вход и выход в одном устройстве
• Ширина: 31 мм, высота: 118,5 мм - компактный формат для плотной укладки
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к химикатам и ударным нагрузкам
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал, снижает риск распространения пламени
• Цвет: серый - стандартизированная окраска для быстрой визуальной идентификации

Совместимость и монтаж

Клемма kruh-150 фиксируется на стандартной DIN-рейке 35 мм (тип OMEGA) с помощью защёлки. Установка занимает несколько секунд: просто зацепите заднюю часть клеммы за край рейки и нажмите до характерного щелчка. Для подключения ослабьте винты, вставьте провод на глубину 15–20 мм (не более!), затем затяните до упора - не переусердствуйте, чтобы не повредить контакт. Соединение расположено сбоку - удобно для прямого подхода проводов, особенно в плотных сборках. Перемычка внутри клеммы одноканальная - не требует внешних перемычек.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 (UL-94): при возгорании материал самостоятельно гаснет, что важно для помещений с повышенными требованиями к пожарной безопасности. Номинальное напряжение 1000 В и рабочий ток 309 А обеспечивают соответствие нормам для промышленного оборудования. Сертификация по IEC/EN 60947-7-1 подтверждает надёжность в коммутационных устройствах.

Преимущества

• Увеличенная площадь контакта благодаря зажиму на 150 мм2 - минимизирует переходное сопротивление и нагрев
• Стандартный размер и форма - легко заменяется на аналогичные модели других производителей
• Прозрачная маркировка контактов - можно определить вход и выход без тестера
• Изоляция из PA 6.6 - устойчива к вибрациям, маслам и агрессивным средам
• Не требует специальных инструментов - достаточно обычной отвертки

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - используйте кабельные наконечники (вилочные или трубчатые) для алюминиевых и многожильных жил
• Запрещён монтаж в местах постоянного воздействия открытого пламени или сверхвысоких температур выше +105 C
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации проводов
• Не является герметичной - не применяйте в сырых или пыльных средах без защиты (например, IP65-корпуса)

Примеры использования

• Распределение фазы в распределительном щите на промышленном участке
• Подключение датчиков и исполнительных механизмов на конвейере через общую шину
• Обвязка мощных преобразователей частоты (ЧПП) с кабелями сечением 95–150 мм2
• Создание параллельных цепей в системах освещения крупных объектов

Практические советы

• Перед монтажом обязательно зачистите провод до металлического блеска - оксиды снижают надёжность контакта
• Для алюминиевых проводов используйте наконечники с антиоксидантной пастой
• Проверяйте затяжку винтов после первых 10–20 часов работы - возможна усадка материала
• При групповой установке нескольких клемм оставляйте минимальный зазор 10 мм между соседними - для доступа отвёртки и теплоотвода
• Помните: посадочный размер клеммы на рейку - 31 мм; убедитесь, что ваша рейка имеет достаточную несущую способность для нагрузки 309 А
