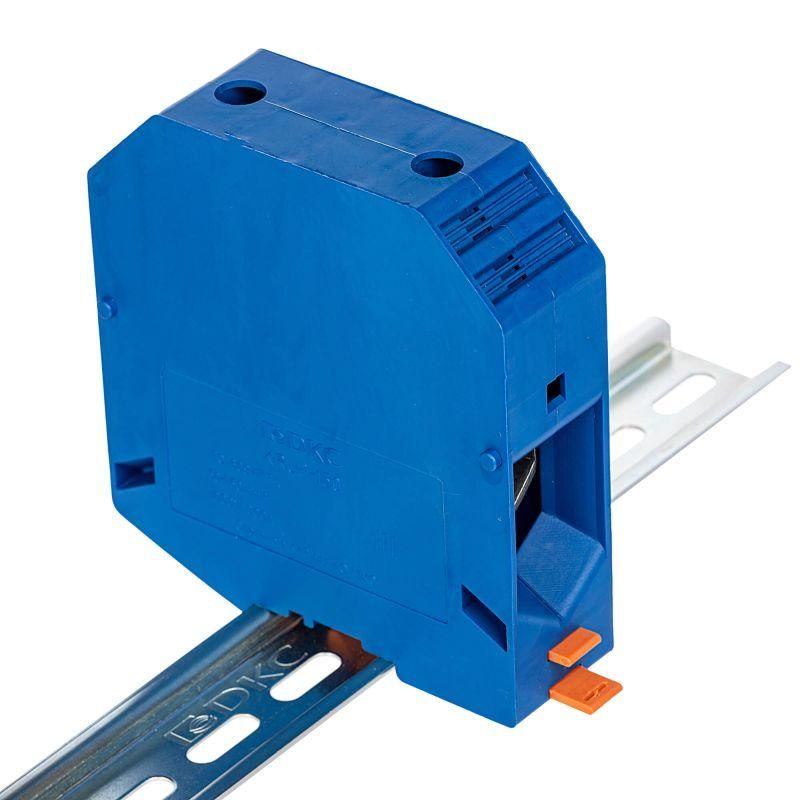

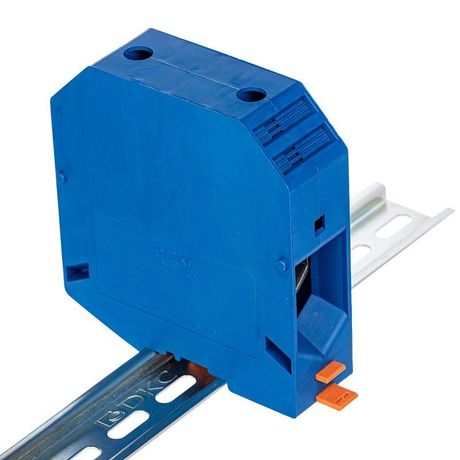

Клемма проходная , винтовой зажим, 2 точки подключения, 150 кв.мм, синяя - KRUH-150-BU ДКС

Клемма проходная винтовой зажим 2 точки подключения 150 кв.мм синяя от DKC (ДКС) - надёжное решение для последовательного соединения проводов большого сечения на DIN-рейке. Артикул kruh-150-bu подходит для силовых цепей с высокими токами, где важна устойчивость к перегрузкам и широкий температурный диапазон.

Назначение и область применения

Эта клемма используется для создания неразрывного электрического соединения между двумя проводниками. Подходит для распределительных щитов, промышленного оборудования, систем автоматизации и энергоустановок. Применяется там, где требуется передача тока до 309 А без потерь и нагрева. Часто встречается в цепях питания двигателей, преобразователей частоты, сварочных аппаратов и конвейерных линий.

Технические характеристики

• Диапазон сечений проводов: 35–150 мм2 - позволяет работать с толстыми медными или алюминиевыми жилами
• Номинальный ток: 309 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ переменного и постоянного тока
• Температурный режим: от –40 C до +105 C - работает в холодных помещениях и рядом с нагреваемыми элементами
• Количество точек подключения: 2 - вход и выход в одном устройстве
• Способ монтажа: фиксация на DIN-рейке типа OMEGA (стандарт 35 мм)
• Габариты: 118,5 × 31 мм (высота × ширина) - компактный формат для плотной укладки
• Цвет корпуса: синий - стандартизированная маркировка для силовых цепей
• Материал изоляции: термопласт PA 6.6 - прочный, устойчивый к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал, не распространяет пламя
• Позиция подключения: сбоку - удобно для прокладки кабелей параллельно рейке

Совместимость и монтаж

Клемма kruh-150-bu устанавливается на стандартную DIN-рейку 35 мм (тип OMEGA). Для монтажа достаточно защёлкнуть её на направляющие рейки - никаких инструментов не требуется. Каждый контакт зажимается винтом - затягивать следует усилием, соответствующим сечению провода: слишком слабо - риск ослабления, слишком сильно - повреждение жилы. Перемычка внутри клеммы выполнена одним каналом - обеспечивает единый электрический контур между двумя точками. Убедитесь, что проводники зачищены на длину 10–12 мм, чтобы они полностью вошли в зажим.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании он прекращает гореть после удаления источника пламени. Это требование особенно важно в закрытых щитах и промышленных условиях. Номинальное напряжение 1000 В соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Работа при температуре до +105 C допускает установку рядом с тепловыделяющими элементами, такими как трансформаторы или мощные резисторы.

Преимущества

• Увеличенная площадь зажима (до 150 мм2) снижает переходное сопротивление и предотвращает перегрев
• Стандартный синий цвет упрощает визуальную идентификацию силовых цепей
• Термостойкая конструкция выдерживает колебания температур без деформаций
• Фиксация на DIN-рейке позволяет легко заменить или добавить клемму без демонтажа всей системы
• Зажим с винтом даёт надёжный контакт даже при вибрациях и ударных нагрузках

Ограничения применения

• Не предназначен для многожильных гибких проводов без наконечников - используйте обжимные наконечники (например, НШВИ)
• Не рекомендуется применять в средах с повышенной влажностью без дополнительной защиты - хотя корпус герметичен, клемма не имеет IP-защиты
• Не подходит для подключения проводов меньше 35 мм2 - зажим будет недостаточно плотным, возможен контактный нагрев
• Не является изолирующим разъёмом - не применяйте для отключения цепи под нагрузкой

Примеры использования

• Подключение входного кабеля 120 мм2 к шине в главном распределительном щите
• Передача тока от частотного преобразователя к трём двигателям через две последовательные клеммы
• Объединение двух групп алюминиевых проводов в системе освещения промзоны
• Соединение выводов термореле и контактора в цепи управления технологической линии

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода диапазону 35–150 мм2 - меньшие жилы требуют наконечников
• Затягивайте винты равномерно и осторожно - переусиливать нельзя, иначе повредится внутренняя часть зажима
• Для алюминиевых проводов используйте антиоксидантную смазку - продлевает срок службы контакта
• Проверяйте плотность соединения каждые 6–12 месяцев в условиях вибраций или высоких токов
• При сборке щита располагайте несколько таких клемм с интервалом - теплоотвод лучше, чем при плотной укладке
