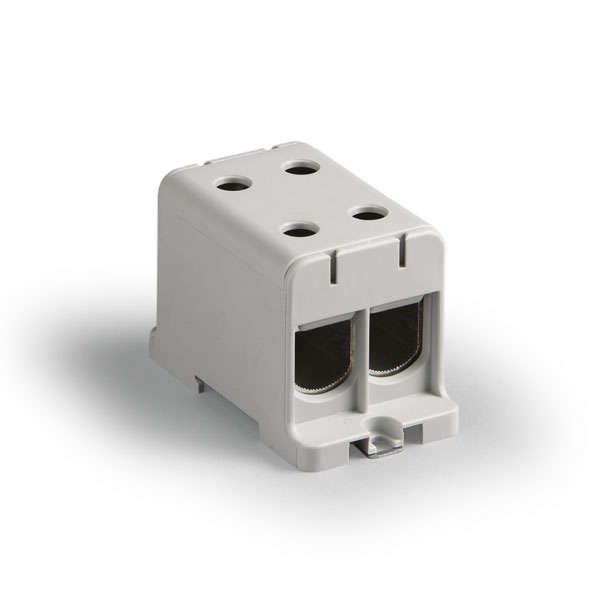

Клемма распред. 1п AL/CU 35-150кв.мм сер. ENSTO KE68R

Клемма распределительная 1-полюсная алюминий/медь 35–150 мм2 серая 4 подключения от ENSTO (артикул ke68r) предназначена для надёжного соединения силовых проводов в распределительных щитах - особенно там, где требуется комбинирование алюминиевых и медных жил без переходников.

Назначение и область применения

Эта клемма используется для распределения электроэнергии внутри щитов: в промышленном оборудовании, системах автоматизации зданий, станках, конвейерах и других устройствах с высокой нагрузкой. Подходит для монтажа в щитах, где важно сочетать алюминиевые и медные провода - например, при реконструкции старых объектов или при использовании OEM-компонентов. Клемма ke68r из серии Ensto Clampo Pro обеспечивает безопасную передачу тока до 320 А и выдерживает напряжение до 690 В.

Технические характеристики

• Количество полюсов: 1
• Диапазон сечений проводов: 35–150 мм2 (подходят как одножильные, так и многожильные провода без обжимных втулок)
• Номинальный ток: 290 А (при 35–95 мм2), 320 А (при 120–150 мм2)
• Номинальное напряжение: 690 В
• Рабочая температура: от –40 C до +80 C
• Способ монтажа: на DIN-рейку или через винты на монтажную плату
• Цвет: серый (цветовая кодировка соответствует стандартам для нейтральных и заземляющих цепей)
• Количество подключений: 4 входа на одну клемму
• Затяжка: один болт с шестигранной головкой - надёжная, тугая фиксация без повреждения резьбы при повторном использовании
• Ингибитор окисления: уже нанесён при производстве - предотвращает коррозию контактов
• Конструкция: моноблочная - единый корпус, исключающий расслоение и снижающий риск перегрева

Совместимость и монтаж

Клемма ke68r совместима с DIN-рейкой типа TS35 (по стандарту EN 60715). Для монтажа на плату используются два винта M5, расположенные с боков. Установка занимает менее 30 секунд: достаточно защёлкнуть клемму на рейку или закрутить винты. Все контакты доступны сверху - легко проверить и обслуживать без демонтажа. Благодаря компактным габаритам, на одной DIN-рейке можно разместить больше клемм, чем при использовании конкурентных решений.

Безопасность и стандарты

• Сертифицирована по международному стандарту IEC 60947-7-1 и российскому ГОСТ Р
• Наличие маркировки UL позволяет экспортировать оборудование в США
• Прошла испытания на короткое замыкание - сохраняет целостность при аварийных режимах
• Материалы: алюминиевый сплав корпуса, медные контактные элементы - обеспечивают долговечность и термическую стабильность

Преимущества

• Поддержка двух металлов - алюминий и медь - в одном устройстве, без необходимости переходных клемм
• Уменьшенный объём: на 20–30% меньше, чем у аналогичных моделей других производителей
• Чёткая цветовая маркировка - отличает заземляющие и нулевые контакты
• Один винт на каждую точку подключения - минимум инструментов и времени на монтаж
• Не требует обжимных наконечников даже для многожильных проводов - снижает стоимость и сложность сборки
• Линейка состоит всего из четырёх типоразмеров - упрощает запасы и управление ассортиментом

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP-класс не указан, поэтому не используйте в сырых помещениях без защиты
• Максимальная температура окружающей среды - +80 C; при более высоких значениях возможен перегрев контактов
• Не следует применять в условиях частых вибраций без дополнительной фиксации - хотя конструкция устойчива, длительные механические колебания могут ослабить контакт
• Не подходит для проводов меньшего сечения - ниже 35 мм2 контакт будет ненадёжным

Примеры использования

• Распределительный щит станка с алюминиевой подводкой от трансформатора и медными выходами к двигателям
• Щит управления HVAC-системой, где необходимо объединить несколько мощных линий
• Автоматизация производства: соединение кабелей от датчиков, приводов и PLC с основной сетью
• Обновление старого щита: замена устаревших клемм на современные без изменения всей проводки

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 35–150 мм2 - слишком тонкий провод не зажмётся плотно, слишком толстый - не войдёт
• Для многожильных проводов не нужен обжим - просто введите жилы до упора и затяните винт равномерно
• Проверьте момент затяжки: не переусердствуйте - болт с шестигранником не требует усилия выше 10–12 Нм
• Если клемма монтируется на плату, используйте антивибрационные прокладки в местах крепления
• При работе с алюминием - не трогайте поверхность провода руками после зачистки: кожный жир ускоряет окисление
• Для удобства обслуживания группируйте клеммы по функциям: питание, заземление, ноль - цветовая кодировка поможет избежать ошибок
