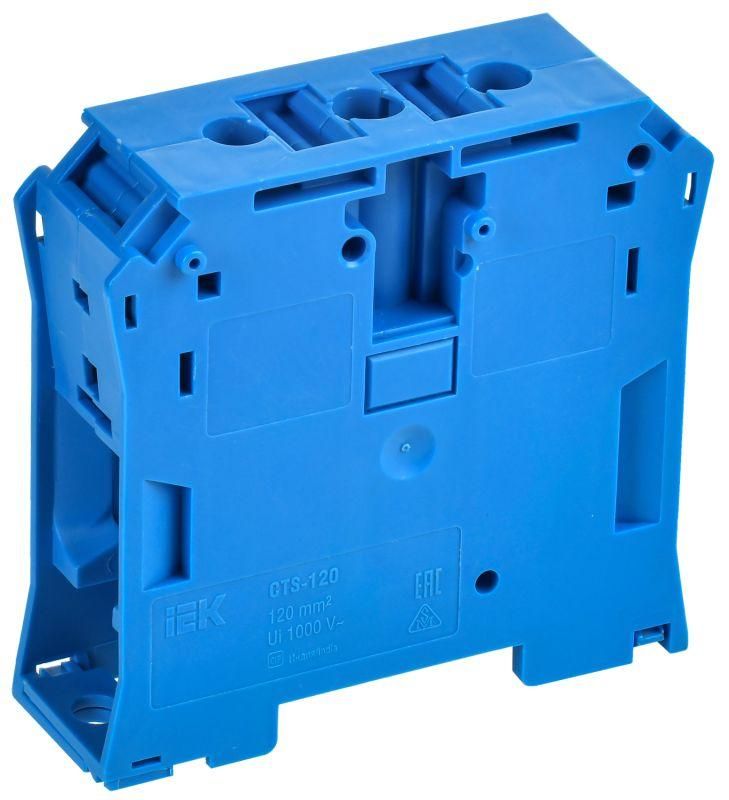

Колодка клеммная CTS ARMAFIX 120кв.мм син. IEK YCT10-00-K07-120

Колодка клеммная CTS 120 мм2 синяя от IEK предназначена для надёжного электрического соединения силовых и управляющих цепей в промышленном оборудовании. Артикул yct10-00-k07-120 обеспечивает фиксацию проводов сечением до 120 мм2 на DIN-рейке, что делает её удобной для сборки щитов и распределительных устройств.

Назначение и область применения

Колодка клеммная CTS 120 мм2 синяя используется для коммутации мощных токов в промышленных системах: управление двигателями, питание конвейеров, подключение преобразователей частоты, распределение электроэнергии в щитах. Подходит для установки в условиях повышенной нагрузки - например, на объектах энергетики, машиностроения и ЖКХ.

Технические характеристики

• Поперечное сечение провода: 25–120 мм2 - подходит для толстых медных и алюминиевых жил
• Номинальный ток: 269 А - способна выдерживать длительные нагрузки без перегрева
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Температурный режим: от –40 C до +85 C - работает в холодных и жарких помещениях
• Материал корпуса: полиамид (PA) - устойчив к механическим повреждениям и химическим воздействиям
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами
• Ширина: 27 мм - компактный формат, экономит место в щите
• Цвет: синий - визуально отличается от других клемм, упрощает идентификацию цепей
• Количество полюсов: 1 - одноканальная, для одного провода
• Тип соединения: винтовой - надёжный зажим с высоким контактным усилием
• Позиция подключения: сверху - удобно для прокладки кабелей сверху вниз

Совместимость и монтаж

Колодка клеммная CTS 120 мм2 синяя легко монтируется на стандартную DIN-рейку 35 мм. Для подключения используйте отвертку с плоским лезвием - затягивайте винт до упора, но без излишнего усилия, чтобы не повредить резьбу. Кабель зачищают на 12–15 мм, без оголённых жил вне зажима. Убедитесь, что сечение провода соответствует заявленному диапазону: менее 25 мм2 требуют переходника, более 120 мм2 - не подходят.

Безопасность и стандарты

Клеммы серии CTS соответствуют требованиям международных норм IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция исключает самопроизвольное ослабление контакта даже при вибрациях. Нагрузка до 269 А проверена в контролируемых условиях, материал корпуса не поддерживает горение.

Преимущества

• Высокое контактное усилие - минимизирует нагрев и окисление в точках соединения
• Универсальный диапазон сечений - заменяет несколько типов клемм, снижает количество запчастей
• Стойкий к внешним факторам корпус - сохраняет целостность в пыльных, влажных и агрессивных средах
• Чёткая цветовая маркировка - синий цвет помогает быстро определить цепь в сложных щитах
• Простота обслуживания - можно отсоединить провод без демонтажа всей колодки

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требуется обжим термоусадочных или металлических наконечников
• Запрещено использовать в взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Не рекомендовано применение в постоянных условиях выше +85 C - возможна деформация корпуса
• Не подходит для переменного тока выше 1000 В - превышение напряжения нарушает изоляционные свойства

Примеры использования

• Подключение выходов частотного преобразователя к двигателю 75 кВт
• Распределение питания на группу насосов в водоканале
• Фиксация входных кабелей в главном распределительном щите промзоны
• Объединение нескольких заземляющих проводников в одном месте

Практические советы

• Перед монтажом всегда проверяйте сечение провода - использование меньших жил (например, 16 мм2) требует установки специальных вставок или переходников
• Для алюминиевых проводов применяйте антиоксидантную пасту - предотвращает окисление и увеличивает срок службы контакта
• При сборке щита располагайте эту клемму рядом с источником питания - так сокращаются длины ответвлений и снижаются потери
• После первого включения через 1–2 недели проверьте затяжку винтов - первичная осадка проводов может вызвать ослабление
• Артикул yct10-00-k07-120 совместим с другими элементами серии CTS - можно собирать многоступенчатые системы с одинаковым шагом
