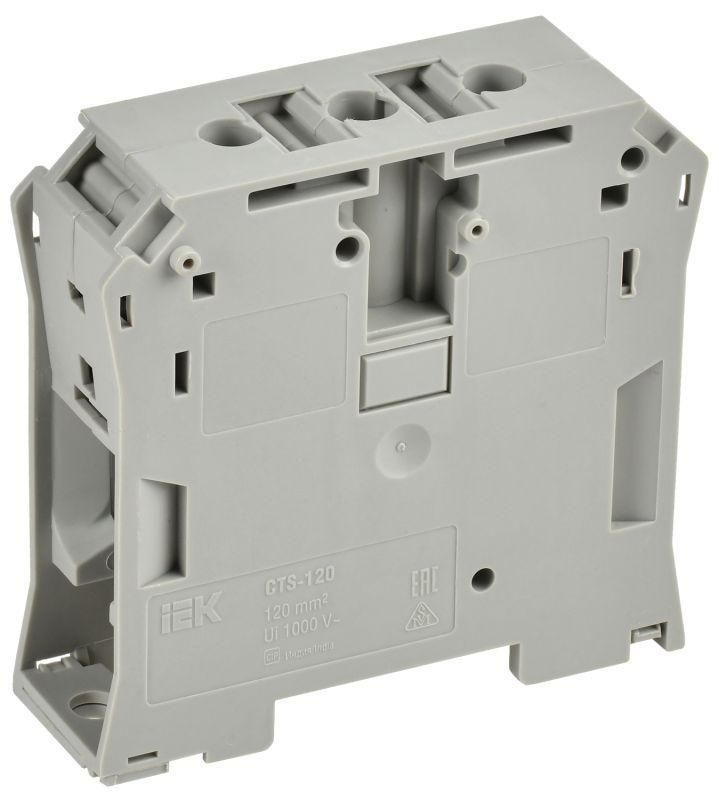

Колодка клеммная CTS ARMAFIX 120кв.мм сер. IEK YCT10-00-K03-120

Колодка клеммная CTS 120 мм2 серая от IEK - надёжное винтовое соединение для промышленного распределения электроэнергии с сечением провода от 25 до 120 мм2. Артикул yct10-00-k03-120 подходит для монтажа на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Колодка клеммная CTS 120 мм2 серая предназначена для надёжного электрического соединения силовых и управляющих цепей в промышленной автоматике, энергообъектах и инфраструктурных системах. Подходит для подключения медных и алюминиевых проводов в щитах управления, распределительных устройствах, станках, конвейерах и системах освещения.

Технические характеристики

• Тип: винтовая клемма КВИ
• Поперечное сечение проводника: 25–120 мм2
• Номинальный ток: 269 А
• Номинальное напряжение: 1000 В
• Количество полюсов: 1
• Количество зажимов на полюс: 2 - можно подключить два провода одного сечения
• Ширина ячейки: 27 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Тип присоединения: винтовой зажим
• Позиция подключения: сверху
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и химическим воздействиям
• Цвет: серый

Совместимость и монтаж

Колодка CTS 120 мм2 серая совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается защёлкиванием - никаких дополнительных креплений не требуется. Для подключения используйте отвертку с плоским жалом. Обязательно затягивайте винты равномерно, чтобы избежать перекоса контакта. Максимальный момент затяжки не указан производителем - следите, чтобы провод не деформировался, а винт не повредил резьбу.

Безопасность и стандарты

Клеммы серии CTS соответствуют требованиям международных норм IEC 60947-7-1 и ГОСТ Р 50030.5.1. Номинальное напряжение 1000 В обеспечивает безопасную работу в сетях до 1 кВ. Материал корпуса - самозатухающий полиамид, что снижает риск распространения горения.

Преимущества

• Высокое контактное усилие - минимизирует нагрев и окисление контактов даже при длительной нагрузке
• Два зажима на один полюс - позволяют выполнять ответвления без дополнительных перемычек
• Узкая ширина (27 мм) - экономит место в щитах
• Стойкий к перепадам температур материал - подходит для холодных складов и жарких цехов
• Серый цвет - легко отличим от других клемм, упрощает визуальный контроль

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требует предварительной опрессовки
• Запрещено использовать для проводов меньше 25 мм2 - возможен плохой контакт и выскальзывание
• Не рассчитана на частую перестановку - винтовые зажимы теряют плотность после нескольких демонтажей
• Не имеет защиты от случайного прикосновения - требует установки в закрытые щиты

Примеры использования

• Подключение мощных двигателей к частотному преобразователю
• Распределение питания на группу насосов в водоканале
• Объединение выходов PLC с исполнительными механизмами
• Создание распределительной точки в щите управления лифтом

Практические советы

• Перед монтажом зачистите провод на 10–12 мм - слишком длинная зачистка может вызвать замыкание
• Для алюминиевых проводов используйте специальные наконечники и смазку против окисления
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - особенно при больших токах
• При сборке щита оставляйте свободное пространство вокруг клеммы - она греется при работе
• Артикул yct10-00-k03-120 - единственный вариант этой модели с таким сечением; другие цвета или размеры не подходят взаимозаменяемо
