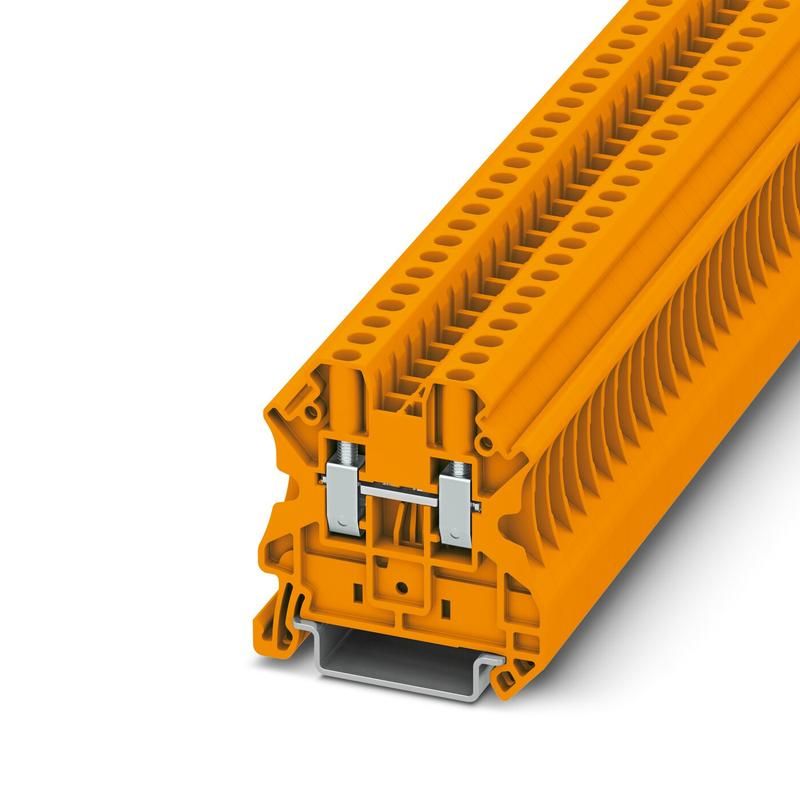

Клемма проходная КНВ 4-2-O СТЭЗ 11000017

Клемма проходная КНВ 4-2-О, Клемма проходная КНВ 4-2-O СТЭЗ - это надёжный элемент для соединения проводов в распределительных щитах и цепях управления, обеспечивающий передачу тока без разрыва цепи. Продукт от бренда СТЭЗ предназначен для постоянного монтажа в условиях промышленной автоматизации.

Назначение и область применения

Клемма проходная КНВ 4-2-О используется для создания неразрывного электрического соединения между двумя участками цепи. Подходит для подключения медных проводов сечением до 4 мм2. Находит применение в силовых и слаботочных цепях: распределительных щитах, пультах управления, системах автоматики, на станках и конвейерах.

Технические характеристики

• Тип: проходная клемма
• Максимальное сечение провода: 4 мм2
• Количество контактов: 2 (вход и выход)
• Исполнение: однополюсная
• Материал корпуса: термостойкий пластик
• Материал контактной части: медь, покрытие - никель
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 20 А
• Стандарт крепления: DIN-рейка 35 мм

Совместимость и монтаж

Клемма проходная КНВ 4-2-О СТЭЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения проводов используйте отвертку с плоским жалом - зажим осуществляется винтом. Провод зачищают на 8–10 мм, вставляют в гнездо и затягивают винт до упора. Не перетягивайте - это повредит контакт. Клеммы можно располагать рядом друг с другом без зазора.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1. Обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям. Напряжение и ток рассчитаны для безопасной работы в промышленных сетях 50/60 Гц.

Преимущества

• Устойчивый контакт благодаря никелированной меди - снижает риск нагрева и окисления
• Простая установка и быстрый доступ к контактам
• Высокая механическая прочность корпуса
• Поддерживает длительную работу при нагрузке до 20 А
• Совместима с большинством типов DIN-реек

Ограничения применения

• Не предназначена для многожильных проводов без наконечника - возможна деформация жил
• Не рекомендована для цепей с импульсными нагрузками выше 20 А
• Не подходит для внешней установки - отсутствует защита IP
• Не использовать в средах с высокой концентрацией химически активных паров

Примеры использования

• Передача фазы через распределительный щит без коммутации
• Объединение входного и выходного провода в цепи управления двигателем
• Подключение датчиков и реле в пультах автоматики
• Разводка сигнала в системах освещения и вентиляции

Практические советы

• При использовании многожильных проводов - обязательно применяйте наконечники типа НШВИ
• Проверяйте плотность затяжки винта после первых нескольких часов работы - возможно ослабление
• Для удобства обслуживания группируйте несколько клемм проходных КНВ 4-2-О СТЭЗ на одной рейке
• Не смешивайте с клеммами других серий - различаются шаг и форма зажима
• Артикул 11000017 соответствует именно этой модели - сверьте его при заказе
