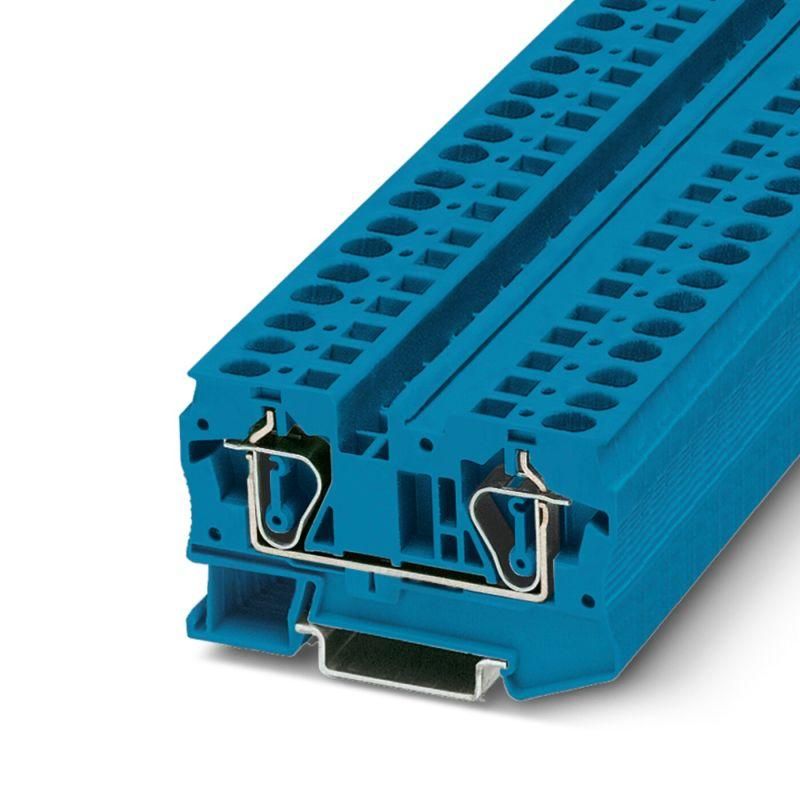

Клемма проходная КНЗ 6-2-С СТЭЗ 10000031

Клемма проходная КНЗ 6-2-С СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и силовых цепях. Этот элемент из серии СТЭЗ обеспечивает механическую фиксацию и электрический контакт без необходимости пайки, что ускоряет монтаж и повышает долговечность соединений.

Назначение и область применения

Клемма проходная КНЗ 6-2-С СТЭЗ используется для передачи тока между двумя точками цепи без разрыва. Подходит для подключения медных проводов сечением до 6 мм2. Применяется в распределительных щитах, на пультах управления, в системах автоматизации и на оборудовании с высокой вибрацией - например, на станках, насосах, конвейерах.

Технические характеристики

• Тип: проходная клемма
• Максимальное сечение провода: 6 мм2
• Количество контактов: 2 (вход и выход)
• Материал корпуса: термостойкий пластик
• Материал контактов: медь, покрытая оловом
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 48 А (при температуре +30C)
• Степень защиты IP20 - защищена от прикосновения пальцами, но не от пыли и брызг воды

Совместимость и монтаж

Клемма проходная КНЗ 6-2-С СТЭЗ монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в направляющие рейки - никаких инструментов не требуется. Соединение проводов осуществляется с помощью зажимных винтов: оголённый конец провода вставляется в гнездо и затягивается отверткой. Убедитесь, что провод не перегнут и имеет чистый, равномерный конец - это предотвращает плохой контакт и нагрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.5.1. Произведено в соответствии с нормами безопасности для электроустановок до 1000 В. Напряжение и ток указаны для условий эксплуатации при температуре до +40C. Не применяйте в средах с агрессивными химическими веществами или повышенной влажностью - материал корпуса не рассчитан на защиту от влаги.

Преимущества

• Устойчивость к вибрациям - жёсткая конструкция исключает самопроизвольное ослабление контакта
• Простота монтажа - не требует специальных инструментов, легко заменяется
• Высокая теплопроводность контактов снижает риск перегрева при длительной нагрузке
• Чёткая маркировка входа/выхода - позволяет избежать путаницы при сборке

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не допускается использование в условиях постоянной влажности, пыли или на открытом воздухе - степень защиты IP20 недостаточна
• Не рекомендуется применять в цепях с импульсным током выше 100 А - возможен пробой изоляции
• Максимальная рабочая температура +40C; при более высоких температурах необходимо снижать допустимый ток

Примеры использования

• Подключение питания к частям автоматического контура в шкафу управления
• Передача сигнала от датчика к контроллеру внутри распределительного щита
• Объединение двух участков цепи без разрыва - например, при модернизации системы освещения
• Фиксация нулевых и заземляющих проводников в групповых клеммниках

Практические советы

• При использовании многожильных проводов используйте наконечники - они предотвращают выскальзывание жил и обеспечивают лучший контакт
• Затягивайте винты усилием 0,4–0,5 Нм - слишком слабо - контакт будет греться, слишком сильно - можно повредить резьбу
• Проверяйте плотность соединения через 1–2 месяца после монтажа - особенно в условиях вибраций
• Клемма проходная КНЗ 6-2-С СТЭЗ совместима с другими изделиями серии СТЭЗ - можно собирать компактные блоки на одной DIN-рейке
• Артикул 10000031 - это единственный номер для заказа этой модели. Не путайте с аналогичными клеммами других серий - даже при внешнем сходстве параметры могут отличаться
