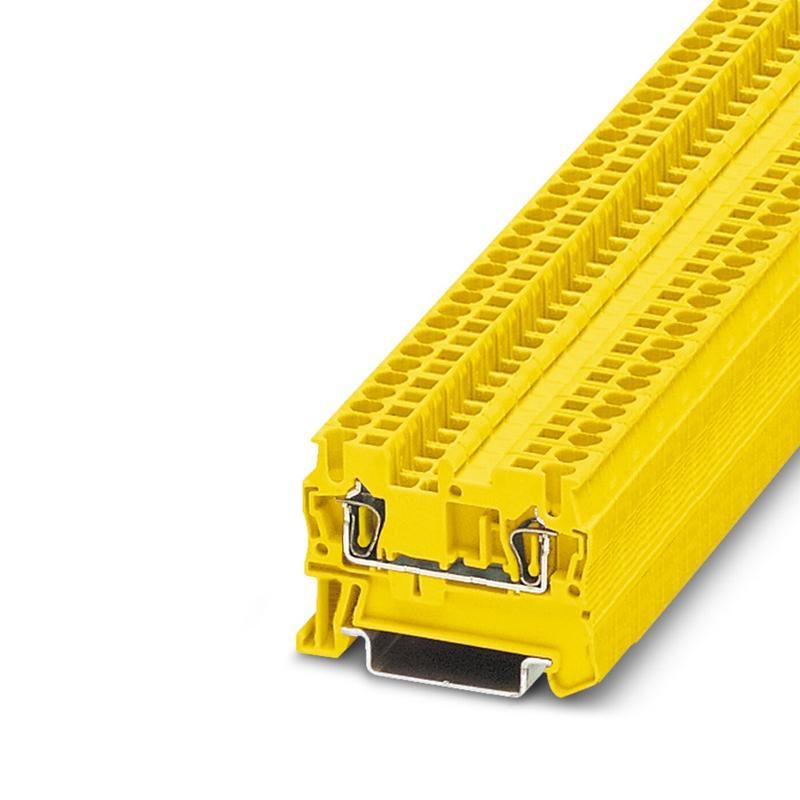

Клемма проходная КНЗ 2.5-2-Ж СТЭЗ 10000018

Клемма проходная КНЗ 2.5-2-Ж от бренда СТЭЗ - это надёжный элемент для соединения проводов в распределительных щитах и силовых цепях, обеспечивающий постоянный токовой контакт без разрыва цепи. Артикул 10000018 предназначен для работы в условиях повышенной нагрузки и частой замены проводов.

Назначение и область применения

Проходная клемма КНЗ 2.5-2-Ж используется для создания неразрывного электрического соединения между двумя участками цепи. Применяется в распределительных шкафах, на входе/выходе автоматических выключателей, в системах управления оборудованием. Подходит для монтажа в щитах жилых домов, промышленных объектах и на транспорте.

Технические характеристики

• Максимальный ток: 24 А
• Сечение провода: до 2,5 мм2
• Количество контактов: 2 (вход и выход)
• Тип клеммы: проходная, без зажима на корпусе
• Цвет изолятора: жёлтый
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид PA66

Совместимость и монтаж

Клемма КНЗ 2.5-2-Ж устанавливается на DIN-рейку шириной 35 мм. Для подключения зачищенный провод вставляется в гнездо и фиксируется винтом M3,5. Оба контакта внутри клеммы соединены напрямую - при затяжке одного винта второй остаётся целостным. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода.

Безопасность и стандарты

Изготовлена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает безопасную работу при температуре от -40C до +85C. Наличие самозатухающего материала снижает риск распространения пламени при перегреве.

Преимущества

• Устойчивость к вибрациям - подходит для установки на движущихся механизмах
• Высокая механическая прочность корпуса
• Легкий доступ к обоим контактам для проверки и замены
• Жёлтый цвет изолятора позволяет легко отличить её от других типов клемм

Ограничения применения

• Не предназначена для многожильных проводов без наконечника - требуется опрессовка
• Не подходит для переменного тока выше 24 А
• Не рассчитана на использование во взрывоопасных средах
• Работает только с одножильными и многожильными проводами до 2,5 мм2 - большие сечения требуют другой модели

Примеры использования

• Подключение входного автомата к групповым автоматам в этажном щите
• Передача питания от основного кабеля к нескольким устройствам на конвейере
• Обходной контур в системе управления насосом
• Разъёмное соединение в испытательных стендах для быстрой замены оборудования

Практические советы

• Перед монтажом обязательно зачистите провод до 8–10 мм - недостаточная зачистка вызывает нагрев
• Затягивайте винты равномерно, без усилия - перетяжка повредит контакт
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвращает ослабление контакта
• Проверяйте плотность соединений через 1–2 месяца после первого запуска системы
• Артикул 10000018 совместим с другими клеммами серии КНЗ - можно комбинировать в одной рейке
