Проходные клеммы - 11000008 СТЭЗ

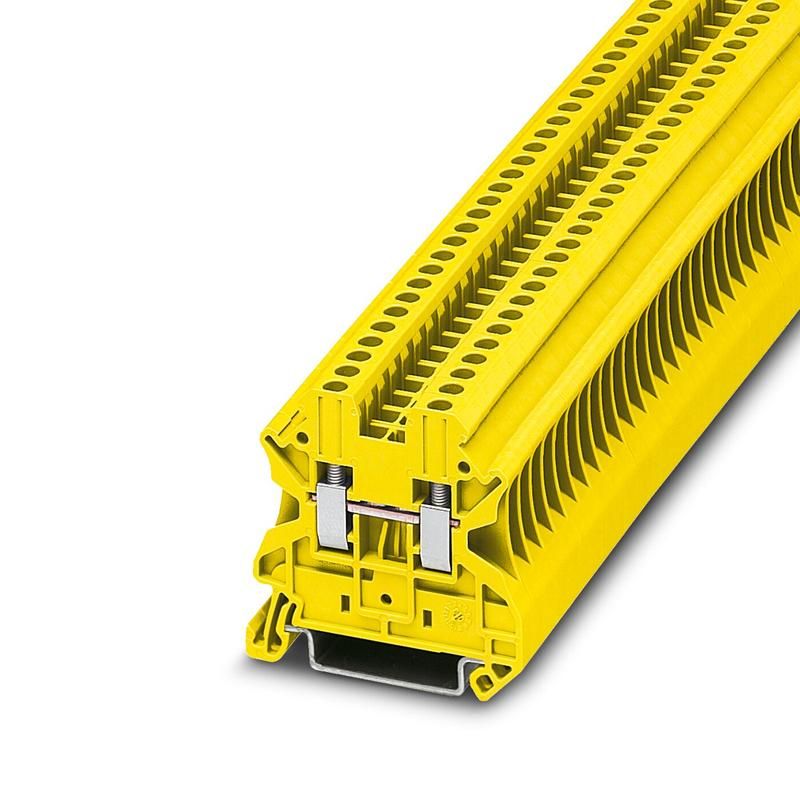

Клемма проходная КНВ 2.5-2-Ж от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и электроустановках. Артикул 11000008 обеспечивает простой и безопасный способ передачи тока без разрыва цепи.

Назначение и область применения

Проходная клемма КНВ 2.5-2-Ж используется для создания неразрывной электрической цепи между двумя точками - например, при подключении последовательных участков проводки. Подходит для установки в распределительных щитах, на пультах управления, в шкафах автоматизации. Часто применяется в системах освещения, сигнализации, управляемых устройствах и промышленном оборудовании.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Количество контактов: 2 (проходные)
• Тип клеммы: винтовой зажим
• Цвет изолятора: жёлтый
• Материал контактной части: медь
• Материал корпуса: полиамид (самозатухающий)

Совместимость и монтаж

Клемма КНВ 2.5-2-Ж устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в направляющие рейки - фиксация механическая, без дополнительных креплений. Провода вводятся через верхние отверстия и зажимаются винтом. Убедитесь, что зачищенная часть провода не превышает 8–10 мм, чтобы избежать плохого контакта. После затяжки проверьте надёжность соединения легким потягиванием.

Безопасность и стандарты

Изготовлена в соответствии с требованиями к электротехническим компонентам для бытовых и промышленных применений. Материал корпуса соответствует нормам самозатухания UL94 V-2. Напряжение изоляции рассчитано на работу до 500 В переменного тока. Не предназначен для высоких токов свыше 20 А.

Преимущества

• Устойчивость к перегреву благодаря качественному полиамидному корпусу
• Чёткая цветовая маркировка (жёлтый) позволяет легко отличить проходную клемму от других типов
• Простота монтажа - не требует инструментов кроме отвёртки
• Высокая механическая прочность при вибрациях и нагрузках

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - возможен перегрев и оплавление
• Не рекомендовано использование в условиях постоянного воздействия воды или агрессивных сред - отсутствует защита IP
• Не предназначен для многожильных проводов без наконечника - риск повреждения жил при затяжке
• Работает только в пределах температур от -25C до +70C

Примеры использования

• Подключение нескольких светильников в одной цепи
• Передача сигнала от датчика к контроллеру без разрыва
• Объединение фазных проводов в распределительном щите
• Создание перемычек между автоматическими выключателями

Практические советы

• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность контакта и продлит срок службы клеммы КНВ 2.5-2-Ж
• При замене или обслуживании всегда отключайте питание - даже проходные клеммы находятся под напряжением
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать контакт
• Проверяйте состояние клемм ежегодно: окисление, нагрев или ослабление винтов - первые признаки необходимости замены
• Артикул 11000008 совместим с другими изделиями серии КНВ от СТЭЗ - можно использовать в одном щите с аналогичными клеммами
