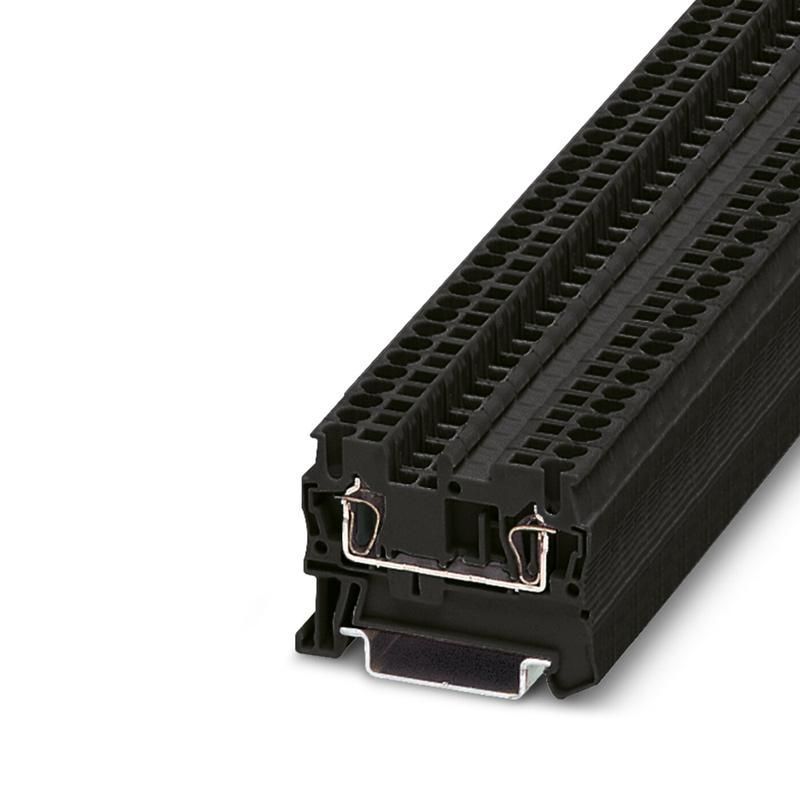

Клемма проходная КНЗ 2.5-2-Ч СТЭЗ 10000014

Клемма проходная КНЗ 2,5-2-Ч от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных коробках и силовых цепях. Артикул 10000014 обеспечивает простой и быстрый монтаж без инструментов, что делает её удобной как для монтажника, так и для технического обслуживания.

Назначение и область применения

Проходная клемма КНЗ 2,5-2-Ч используется для передачи тока между двумя участками электрической цепи без разрыва. Подходит для соединения медных проводов сечением до 2,5 мм2. Применяется в щитах управления, распределительных коробках, на станциях автоматизации и в системах освещения. Часто встречается в промышленном оборудовании и жилых зданиях при модернизации проводки.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Количество контактов: 2 (проходные)
• Тип крепления: винтовой зажим
• Материал корпуса: термостойкий пластик
• Материал контактной части: медь, омеднённая
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 20 А

Совместимость и монтаж

Клемма КНЗ 2,5-2-Ч устанавливается на DIN-рейку шириной 35 мм. Для подключения зачищенный провод вставляется в гнездо и фиксируется винтом. Нет необходимости использовать специальные инструменты - достаточно обычной отвёртки. Оба контакта внутри клеммы соединены напрямую, поэтому она работает как однополюсный переходник. Установка возможна в любом положении - горизонтальном или вертикальном.

Безопасность и стандарты

Клемма соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет класс защиты IP20. Конструкция предотвращает случайное прикосновение к токоведущим частям. Температурный режим работы - от -40C до +85C. Не рекомендуется применять в средах с высокой влажностью или агрессивными парями без дополнительной герметизации.

Преимущества

• Устойчивый контакт благодаря омеднённым зажимам - снижает риск нагрева и окисления
• Простая установка и демонтаж - экономит время при ремонте
• Компактный размер позволяет размещать несколько клемм в ограниченном пространстве
• Цветовая маркировка корпуса (чёрный) отличает её от других типов клемм

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требуется опрессовка
• Не рассчитана на постоянную нагрузку выше 20 А
• Не подходит для внешней установки или помещений с повышенной влажностью без дополнительной защиты
• Не совместима с алюминиевыми проводами - возможен электрохимический эффект и ослабление контакта

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Переход между старой и новой проводкой при замене щита
• Соединение проводов в пульте управления насосной станцией
• Обход выключателя при организации двухпозиционного управления

Практические советы

• Перед установкой обязательно зачистите изоляцию провода на 8–10 мм - недостаточная длина вызывает плохой контакт
• Затягивайте винты равномерно, без перегруза - это продлит срок службы клеммы
• Используйте клемму КНЗ 2,5-2-Ч только с медными проводами; для алюминия выбирайте специализированные модели
• При групповой установке нескольких клемм оставляйте минимум 5 мм свободного места между ними для лучшего теплоотвода
• Артикул 10000014 - проверенная модель от СТЭЗ, часто используемая в проектах по замене устаревших клеммных колодок
