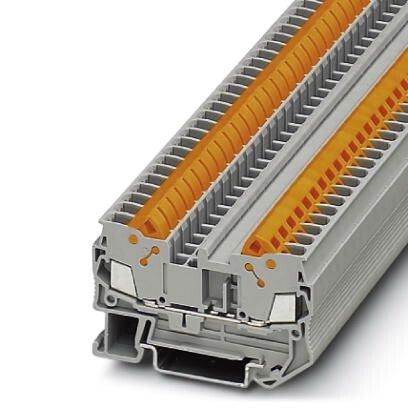

Проходные клеммы QTC 2,5 | 3206416 Phoenix Contact

Клемма проходная QTC 2,5 от Phoenix Contact предназначена для надёжного соединения проводов в распределительных коробках, щитах управления и других точках коммутации. Артикул 3206416 обеспечивает простой и быстрый монтаж без инструментов, что делает её удобной как для монтажника, так и для инженера.

Назначение и область применения

Клемма проходная QTC 2,5 используется для передачи тока между двумя участками цепи без разрыва. Подходит для соединения медных проводов сечением до 2,5 мм2. Применяется в силовых и слаботочных цепях: в автоматических системах, пультах управления, распределительных шкафах, на производстве и в объектах ЖКХ.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Тип контактов: винтовые зажимы
• Материал корпуса: полиамид (PA 6.6), самозатухающий
• Цвет корпуса: серый
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 24 А
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Клемма QTC 2,5 устанавливается на DIN-рейку шириной 35 мм. Монтаж осуществляется защёлкиванием - достаточно плотно прижать клемму к рейке до характерного щелчка. Для подключения провода ослабьте винт, вставьте жилу до упора и затяните. Нельзя использовать с алюминиевыми проводами или многожильными проводами без наконечников. Клемма совместима с другими изделиями серии QTC от Phoenix Contact.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Сертифицирована для использования в промышленных условиях. Корпус выполнен из материала, устойчивого к возгоранию - класс горючести UL94 V-0.

Преимущества

• Удобство монтажа: фиксация на DIN-рейке без дополнительных креплений
• Надёжный контакт: винтовой зажим с высокой механической прочностью
• Простота обслуживания: возможность проверить и переподключить провод без демонтажа
• Высокая долговечность: корпус выдерживает температурные колебания от -40C до +100C

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с повышенной запылённостью - степень защиты IP20 не обеспечивает герметичность
• Запрещено применять с проводами большего сечения - риск перегрева и повреждения контактов
• Не рекомендовано для частых подключений/отключений - винты могут изнашиваться после 10–15 циклов

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите освещения
• Переход между группами реле в панели управления станком
• Объединение нескольких датчиков в одной точке контроля
• Разводка сигнальных линий в системах автоматизации

Практические советы

• Перед установкой удалите изоляцию с провода на длину 8–10 мм - этого достаточно для надёжного контакта
• Используйте плоскую отвертку с подходящим наконечником - слишком толстый или тонкий инструмент может повредить винт
• Проверяйте затяжку через несколько дней после монтажа - первоначальное «усадочное» давление может ослабнуть
• Для многожильных проводов применяйте наконечники типа “штырь” или “вилка”, чтобы предотвратить выпадение жил
• Артикул 3206416 - это именно проходная клемма; если нужна клемма с возможностью отключения - выбирайте другую модель из серии QTC
