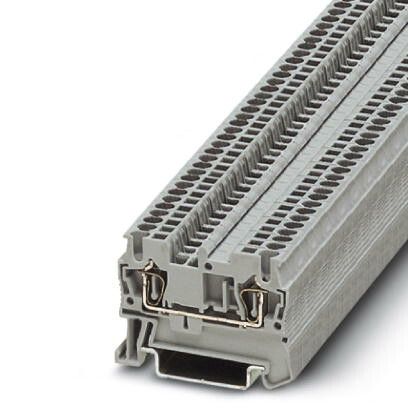

Проходные клеммы ST 1,5 BU | 3031089 Phoenix Contact

Клемма проходная ST 1.5 BU от Phoenix Contact и СТЭЗ предназначена для надёжного соединения проводов в распределительных коробках, щитах управления и других точках коммутации. Простая, проверенная конструкция обеспечивает долгий срок службы без обслуживания.

Назначение и область применения

Клемма проходная ST 1.5 BU используется для передачи тока между двумя участками цепи без разрыва. Подходит для подключения медных проводов в силовых и управляющих цепях постоянного и переменного тока. Часто применяется в промышленной автоматике, системах освещения, на объектах ЖКХ и энергетики.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 500 В
• Сечение провода: до 1,5 мм2
• Цвет корпуса: синий (BU - blue)
• Материал контактов: медь, покрытый оловом
• Материал изоляции: полиамид (PA 6.6), самозатухающий
• Рабочая температура: от –40 C до +100 C
• Степень защиты IP20

Совместимость и монтаж

Клемма проходная ST 1.5 BU монтируется на DIN-рейку шириной 35 мм. Устанавливается одним защёлкивающимся фиксатором - достаточно плотно прижать её к рейке до характерного щелчка. Для подключения провода ослабьте зажимной винт, вставьте жилу на глубину 8–10 мм, затем затяните винт моментом около 0,5 Нм. Не перетягивайте - это повредит контактную поверхность. Клемму можно использовать в одножильных и многожильных проводах с опрессованной или запаянной оконечностью.

Безопасность и стандарты

Клемма проходная ST 1.5 BU соответствует требованиям IEC 60947-7-1 и EN 60998-1. Сертифицирована для работы в условиях промышленного оборудования. Материалы изоляции не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Устойчивость к вибрациям благодаря надёжному зажиму с пружинным механизмом
• Высокая теплостойкость - не деформируется даже при длительном нагреве
• Чёткая маркировка полярности и номера клеммы на корпусе
• Легко заменить или добавить в существующую сборку без демонтажа всей группы

Ограничения применения

• Не предназначен для проводов сечением более 1,5 мм2 - возможен перегрев и потеря контакта
• Не рассчитана на работу во взрывоопасных средах (не имеет взрывозащиты)
• Не следует применять в условиях постоянного воздействия воды, масла или химически активных паров - степень защиты IP20 не предохраняет от внешних факторов
• Не рекомендовано использование в цепях с импульсными нагрузками выше 100 А/с

Примеры использования

• Передача сигнала от датчика к PLC в панели управления станком
• Объединение фазных проводов в распределительном щите
• Подключение питания к нескольким реле в одном ряду
• Разводка нулевых и заземляющих шин в бытовых и промышленных щитах

Практические советы

• Используйте только зачищенные провода без изоляции на конце - длина зачистки должна быть 8–10 мм
• Проверяйте затяжку винта через 1–2 месяца после установки - особенно в вибрационных условиях
• При групповой установке нескольких клемм ST 1.5 BU оставляйте минимум 5 мм свободного пространства между ними для лучшего теплоотвода
• Артикул 3031089 совпадает у обоих производителей - Phoenix Contact и СТЭЗ - они взаимозаменяемы по габаритам и функциям
• Синий цвет корпуса указывает на рабочее напряжение до 500 В - не путайте с другими цветами в серии (например, красный - для высокого напряжения)
