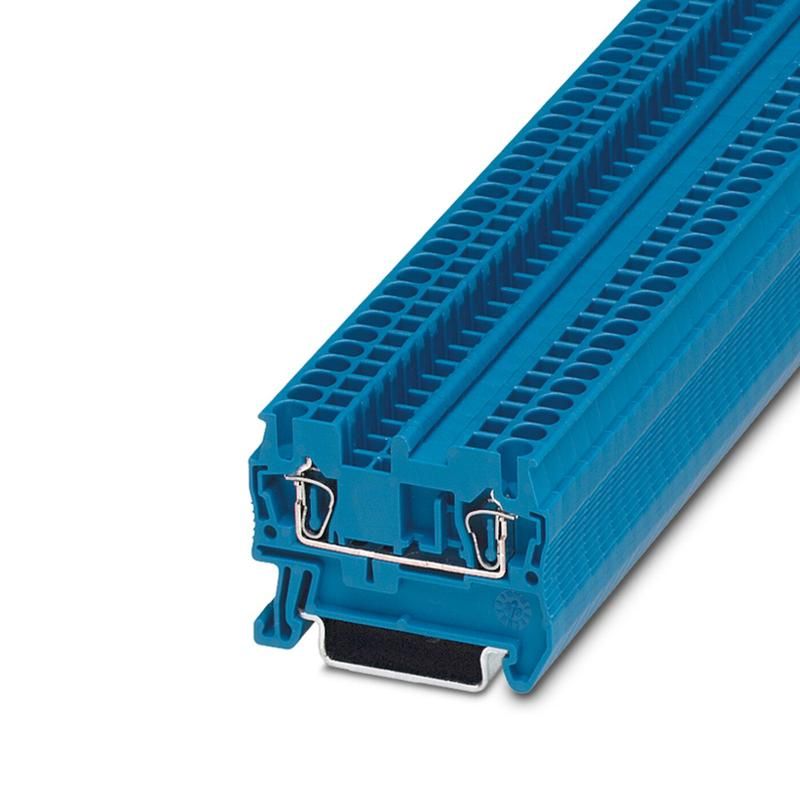

Проходные клеммы КНЗ 2,5-2-С - 10000011 СТЭЗ

Проходная клемма 2,5-2-С от СТЭЗ - надёжное соединение для разветвления электрических цепей на DIN-рейке. Артикул 10000011 подходит для промышленной автоматизации, где важны устойчивость к перегрузкам и простота обслуживания.

Назначение и область применения

Проходная клемма 2,5-2-С используется для создания последовательных соединений между проводниками в распределительных щитах. Подходит для передачи сигнала или питания между устройствами без разрыва цепи. Применяется в системах управления, на конвейерах, в пультах управления, в оборудовании с частыми вибрациями - благодаря прочному пружинному зажиму.

Технические характеристики

• Номинальный ток: 24 А - выдерживает длительную нагрузку без нагрева
• Номинальное напряжение: 800 В - безопасно работает в сетях до высоких значений
• Сечение провода:
  • Одножильный: 0,2–4 мм2
  • Многожильный: 0,25–2,5 мм2
• Шаг подключения: 5,2 мм - совместим с большинством стандартных клеммных рядов
• Количество контактов: 2 - вход и выход в одном уровне
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям и химикатам
• Рабочая температура: от –60 C до +105 C - работает в экстремальных условиях
• Высота монтажа: 36,5 мм - компактный форм-фактор
• Цвет: синий - стандартизированная цветовая маркировка
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: сверху, пружинный зажим - без инструментов

Совместимость и монтаж

Проходная клемма 2,5-2-С легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения достаточно вставить провод в зажим и нажать на рычаг - он сам зафиксирует жилу. Максимальная ширина одного элемента - 5,2 мм, что позволяет плотно устанавливать несколько клемм рядом. Установка замыкающей пластины доступна - можно соединить несколько клемм в один поток без внешних перемычек. Совместима с аналогом ST 2,5 BU.

Безопасность и стандарты

Проходная клемма 2,5-2-С прошла испытание на взрывозащищённость Ex e - соответствует требованиям IEC 60079-7. Это делает её допустимой к применению во взрывоопасных зонах класса 2 (Zone 2). Корпус выполнен из самозатухающего полиамида, не поддерживающего горение. Напряжение 800 В обеспечивает запас безопасности для импульсных и коммутируемых нагрузок.

Преимущества

• Пружинный зажим исключает необходимость периодической подтяжки - контакт остаётся надёжным даже при вибрациях
• Увеличенный рабочий диапазон температур - подходит для холодных складов и жарких цехов
• Изолированный корпус снижает риск случайного замыкания
• Синий цвет - отличается от других типов клемм, упрощает визуальную диагностику
• Поддержка замыкающих пластин - экономит место и время при сборке многоуровневых цепей

Ограничения применения

• Не предназначена для подключения проводов сечением более 4 мм2 (одножильных) или 2,5 мм2 (многожильных) - риск перегрева и ослабления контакта
• Не рекомендовано использовать в средах с постоянным воздействием открытого пламени или расплавленного металла
• При использовании в условиях повышенной влажности требуется дополнительная герметизация - IP-класс не указан, значит, защита от брызг и пара не гарантирована
• Не подходит для частого демонтажа - пружинный механизм рассчитан на долгую эксплуатацию, а не на регулярное переподключение

Примеры использования

• Разветвление сигнала от датчика температуры к нескольким контроллерам
• Соединение цепей питания в панелях ЧПУ станков
• Объединение проводов в распределительном щите на пищевом производстве
• Формирование цепей освещения в холодильных камерах (благодаря широкому диапазону температур)

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная жила может заклинить механизм
• Для многожильных проводов используйте наконечники - они предотвращают выпадение отдельных жил
• При установке нескольких клемм в ряд - проверьте, чтобы все были правильно защёлкнуты на рейке; слабый контакт вызывает нагрев
• Если нужна сплошная цепь - обязательно установите замыкающую пластину, она продлевает срок службы контактов
• Артикул 10000011 - не путать с другими моделями СТЭЗ: 2,5-2-С имеет именно синий корпус и 5,2 мм шаг
