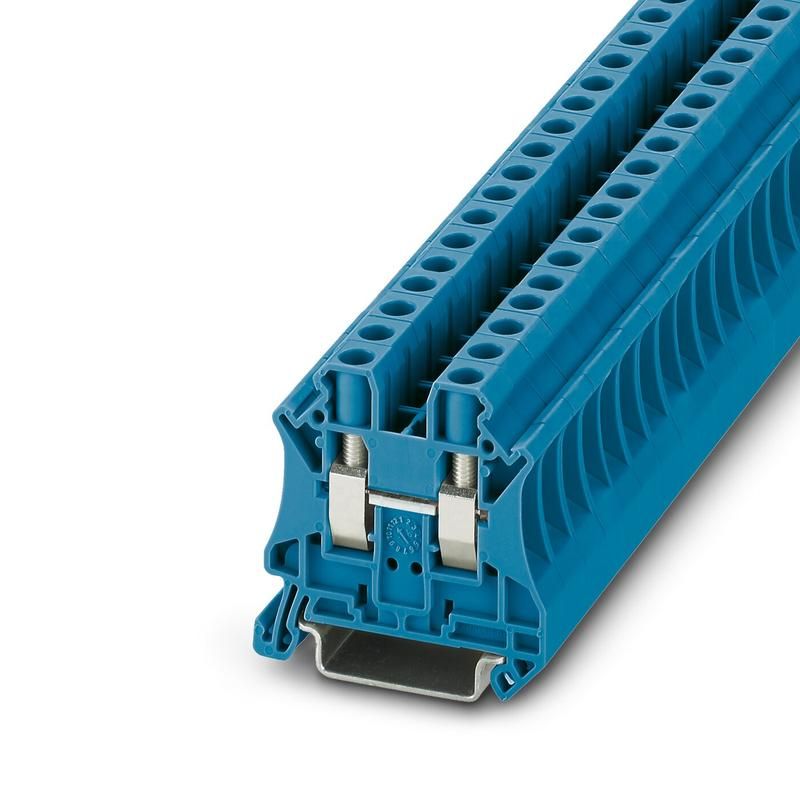

Проходные клеммы КНВ 6-2-С - 11000021 СТЭЗ

Проходная клемма 6-2-С от СТЭЗ - надёжное решение для разветвления электрических цепей в распределительных щитах. Клемма 6-2-С обеспечивает прочное винтовое соединение проводников с номинальным током до 41 А и работает в широком диапазоне температур, что делает её подходящей для промышленной автоматизации и энергетических систем.

Назначение и область применения

Проходная клемма 6-2-С предназначена для последовательного соединения двух проводников в одной цепи - то есть позволяет передавать ток через клемму без разрыва. Подходит для использования в распределительных шкафах, пультах управления, станках, конвейерах и других устройствах, где требуется компактное и надёжное ответвление проводов. Применяется в системах с высокими требованиями к безопасности, включая взрывоопасные среды благодаря сертификации Ex e.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Сечение провода: 0,2–10 мм2 (для одножильных и многожильных проводников)
• Шаг подключения: 8,2 мм
• Тип соединения: винтовой зажим
• Количество клемм на уровне: 2
• Количество уровней: 1
• Материал корпуса: полиамид PA - устойчив к механическим нагрузкам и химическим воздействиям
• Рабочая температура: от –60 C до +105 C
• Высота монтажа: минимум 47,5 мм
• Расположение подключения: боковое
• Цвет: синий
• Поддержка замыкающих пластин: да
• Исполнение: взрывозащищённое (Ex e)
• Способ монтажа: на DIN-рейку 35 мм (совместима с NS 35/7,5 и NS 35/15)

Совместимость и монтаж

Проходная клемма 6-2-С устанавливается на стандартную DIN-рейку 35 мм. Для фиксации достаточно защёлкнуть её в паз рейки - никаких инструментов не требуется. Монтаж выполняется сбоку: провода вставляются в зажимы сверху и затягиваются винтом. Учитывайте, что минимальная высота сборки составляет 47,5 мм - это важно при планировании плотной компоновки в щите. Возможна установка замыкающей пластины между соседними клеммами для создания непрерывной цепи - это снижает количество соединений и повышает надёжность.

Безопасность и стандарты

Проходная клемма 6-2-С прошла испытание на взрывозащиту по стандарту Ex e - соответствует требованиям IEC 60079-7. Это значит, что она безопасна для использования во взрывоопасных зонах класса 2 (Zone 2), где возможно образование взрывоопасной смеси. Корпус выполнен из самозатухающего полиамида, который не распространяет горение. Номинальное напряжение 1000 В и ток 41 А обеспечивают работу в условиях повышенной нагрузки без перегрева.

Преимущества

• Универсальное сечение проводов - подходит как для тонких контрольных линий (0,2 мм2), так и для силовых жил (до 10 мм2)
• Стабильное винтовое соединение - не требует периодической подтяжки при нормальной эксплуатации
• Высокая термостойкость - сохраняет работоспособность даже при экстремальных температурах
• Совместимость с замыкающими пластинами - упрощает создание многоуровневых цепей
• Яркий синий цвет корпуса - удобен для визуального различения цепей в сложных щитах

Ограничения применения

Не применяйте клемму 6-2-С в условиях постоянного контакта с открытым огнем или в зонах с частыми ударными нагрузками - хотя материал прочный, он не предназначен для механической защиты. Также не рекомендуется использовать в средах с агрессивными химическими парами (например, концентрированные кислоты), которые могут повредить полиамид. Хотя клемма совместима с DIN-рейкой 35 мм, она не подходит для более узких реек (например, 15 мм). Не допускайте перегрузки по току - превышение 41 А вызывает перегрев и выход из строя.

Примеры использования

• Разветвление сигнальных линий в системах автоматизации (PLC, датчики)
• Подключение питания к нескольким устройствам в одном контуре
• Объединение фазных проводов в распределительном щите
• Сборка цепей в взрывозащищённых шкафах на нефтегазовых объектах
• Формирование непрерывной шины с помощью замыкающих пластин

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вставлен - проверьте, чтобы не было видно оголённой жилы вне зажима
• Для многожильных проводов используйте наконечники - это предотвращает деформацию и улучшает контакт
• При использовании нескольких клемм 6-2-С подряд, обязательно установите замыкающие пластины - это исключит случайный разрыв цепи
• При монтаже в плотных щитах учтите высоту 47,5 мм - не забудьте оставить место для других элементов выше или ниже
• Артикул 11000021 - это оригинальный продукт СТЭЗ; аналог UT 6 BU имеет те же параметры, но проверяйте совместимость при замене
